Підвіска штанги обприскувача

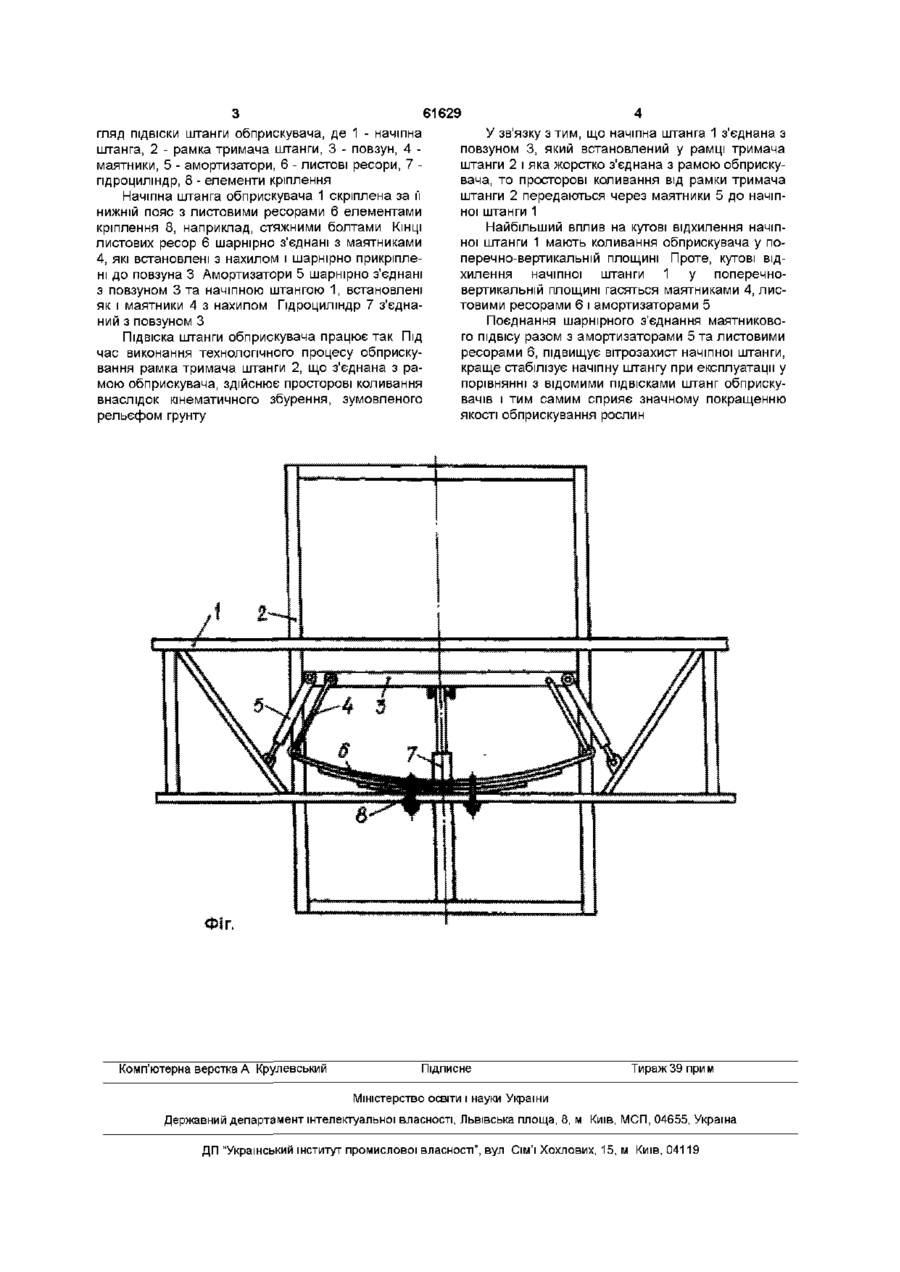

Підвіска штанги обприскувача, що містить начіпну штангу, повзун, з'єднаний з гідроциліндром Винахід відноситься до сільськогосподарського машинобудування і може бути використаний у сільськогосподарських машинах, що призначені для ХІМІЧНОГО захисту рослин і внесення в грунт рідких мінеральних добрив, а також може бути використана і в інших галузях машинобудування, зокрема у вантажопідіймальних механізмах і машинах та транспортних машинах, що мають начіпне обладнання, яке потребує зменшення інтенсивності коливань і вібронавантаження вантажів, чи начіпного обладнання та їх стабілізації при виконанні технологічного процесу обприскування ВІДОМІ різноманітні конструкції ПІДВІСОК штанг обприскувачів з пружними і демпфувальними елементами, з шарнірно-важільним маятниковим ПІДВІСОМ з використанням ручних та автоматичних пристроїв керування положенням штанги в просторі, (патенти PCT/GB98/00101, ЕР0577091А1, ЕР043547А1, \Л/097/37533(РСТ/ДК97/00151), \Л/089/09540(РСТ/ДК89/00072), 2222755 (РСТ/ДК89/00072)) Найближчою до запропонованого винаходу за технічною суттю і досягненням результату є підвіска штанги обприскувача (патент ЕР05 72091, В1, А01М7/00 1993р BEIIAARD MARTINUS JOHANNES ANT(NL)), що має начіпну штангу, повзун, з'єднаний з гідроциліндром і розміщений в рамці тримача штанги, маятники, шарнірно з'єднані з повзуном Проте, дана підвіска, недостатньо забезпечує віброзахист штанги при и експлуатації на підвищених швидкостях роботи у зв'язку з інтенсивними кутовими коливаннями начіпної штанги у вертика і розміщений в рамці тримача штанги, маятники, шарнірно з'єднані з повзуном, яка відрізняється тим, що додатково містить листові ресори і амортизатори, при цьому листові ресори шарнірно з'єднані з маятниками, що встановлені з нахилом і нерухомо з'єднані з нижнім поясом начіпної штанги елементами кріплення, а амортизатори також встановлені з нахилом, шарнірно з'єднані з повзуном і начіпною штангою льній площині В основу винаходу поставлено завдання створити підвіску штанги обприскувача в якій введення нових елементів забезпечувало би віброзахист начіпної штанги на підвищених швидкостях руху обприскувача під час технологічного процесу обприскування, збільшувало би ДОВГОВІЧНІСТЬ роботи обприскувача і сприяло би покращенню якості обприскування рослин Поставлена задача вирішується тим, що у ВІДОМІЙ ПІДВІСЦІ штанги обприскувача, яка має начіп ну штангу, повзун, з'єднаний з гідроциліндром і розміщений в рамці тримача штанги, маятники, шарнірно з'єднані з повзуном, згідно винаходу, що додатково містить листові ресори і амортизатори, причому листові ресори шарнірно з'єднані з маятниками, встановленими з нахилом, і нерухомо з'єднані з нижнім поясом начіпної штанги елементами кріплення, а амортизатори також встановлені з нахилом, шарнірно з'єднані з повзуном і начіпною штангою Введення додаткових листових ресор, шарнірно-з'єднаних з маятниками, встановлених з нахилом, і амортизаторів, шарнірно-з'єднаних з повзуном та начіпною штангою, забезпечує зменшення інтенсивності кутових коливань начіпної штанги, забезпечує и вітрозахист при русі обприскувача на підвищених швидкостях під час виконання технологічного процесу обприскування, збільшує ДОВГОВІЧНІСТЬ роботи обприскувача в цілому і сприяє покращенню рівномірності нанесення препарату на рослини На кресленні (фіг) зображено загальний ви (О (О 61629 гляд ПІДВІСКИ штанги обприскувача, де 1 - начіпна штанга, 2 - рамка тримача штанги, 3 - повзун, 4 маятники, 5 - амортизатори, 6 - листові ресори, 7 гідроциліндр, 8 - елементи кріплення Начіпна штанга обприскувача 1 скріплена за її нижній пояс з листовими ресорами 6 елементами кріплення 8, наприклад, стяжними болтами КІНЦІ листових ресор 6 шарнірно з'єднані з маятниками 4, які встановлені з нахилом і шарнірно прикріплені до повзуна 3 Амортизатори 5 шарнірно з'єднані з повзуном 3 та начіпною штангою 1, встановлені як і маятники 4 з нахилом Гідроциліндр 7 з'єднаний з повзуном З Підвіска штанги обприскувача працює так Під час виконання технологічного процесу обприскування рамка тримача штанги 2, що з'єднана з рамою обприскувача, здійснює просторові коливання внаслідок кінематичного збурення, зумовленого рельєфом грунту Комп'ютерна верстка А Крулевський У зв'язку з тим, що начіпна штанга 1 з'єднана з повзуном 3, який встановлений у рамці тримача штанги 2 і яка жорстко з'єднана з рамою обприскувача, то просторові коливання від рамки тримача штанги 2 передаються через маятники 5 до начіпноі штанги 1 Найбільший вплив на кутові відхилення начіпноі штанги 1 мають коливання обприскувача у поперечно-вертикальній площині Проте, кутові відхилення начіпної штанги 1 у поперечновертикальній площині гасяться маятниками 4, листовими ресорами 6 і амортизаторами 5 Поєднання шарнірного з'єднання маятникового підвісу разом з амортизаторами 5 та листовими ресорами 6, підвищує вітрозахист начіпної штанги, краще стабілізує начіпну штангу при експлуатації у порівнянні з відомими підвісками штанг обприскувачів і тим самим сприяє значному покращенню якості обприскування рослин Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
