Диференційно-контактний тепло-масообмінний апарат
Номер патенту: 61721
Опубліковано: 25.07.2011
Автори: Коломієць Роман Валерійович, Носач Ванадій Олексійович
Формула / Реферат
1. Диференційно-контактний тепло-масообмінний апарат, що містить вертикальний циліндровий корпус, нерухомі горизонтальні кільцеві перегородки, коаксіально розміщений вал з закріпленими на ньому горизонтальними диспергуючими дисками, який відрізняється тим, що з метою інтенсифікації процесу масообміну за рахунок зміни величини поздовжнього змішування, диспергуючі диски мають форму прямої або зворотної конусності.
2. Диференційно-контактний тепло-масообмінний апарат за п. 1, який відрізняється тим, що кут конусності лежить в межах 140-170°.
3. Диференційно-контактний тепло-масообмінний апарат за п. 1, який відрізняється тим, що конусні диски виконані з радіальними прорізями.
Текст

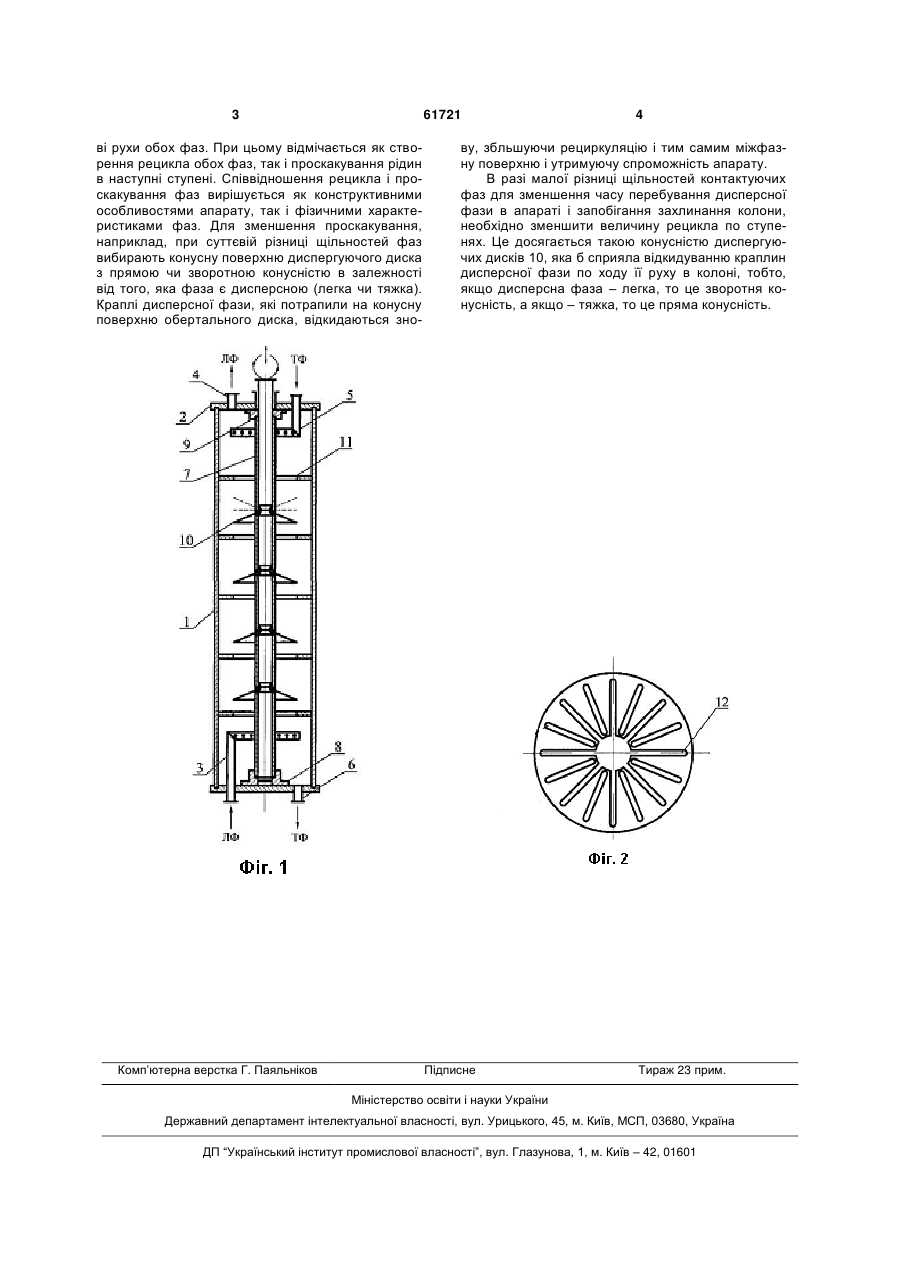

1. Диференційно-контактний тепломасообмінний апарат, що містить вертикальний циліндровий корпус, нерухомі горизонтальні кіль 3 61721 ві рухи обох фаз. При цьому відмічається як створення рецикла обох фаз, так і проскакування рідин в наступні ступені. Співвідношення рецикла і проскакування фаз вирішується як конструктивними особливостями апарату, так і фізичними характеристиками фаз. Для зменшення проскакування, наприклад, при суттєвій різниці щільностей фаз вибирають конусну поверхню диспергуючого диска з прямою чи зворотною конусністю в залежності від того, яка фаза є дисперсною (легка чи тяжка). Краплі дисперсної фази, які потрапили на конусну поверхню обертального диска, відкидаються зно Комп’ютерна верстка Г. Паяльніков 4 ву, збльшуючи рециркуляцію і тим самим міжфазну поверхню і утримуючу спроможність апарату. В разі малої різниці щільностей контактуючих фаз для зменшення часу перебування дисперсної фази в апараті і запобігання захлинання колони, необхідно зменшити величину рецикла по ступенях. Це досягається такою конусністю диспергуючих дисків 10, яка б сприяла відкидуванню краплин дисперсної фази по ходу її руху в колоні, тобто, якщо дисперсна фаза – легка, то це зворотня конусність, а якщо – тяжка, то це пряма конусність. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDifferentially-contact heat-mass exchange apparatus
Автори англійськоюNosach Vanadii Oleksiiovych, Kolomiets Roman Valeriiovych
Назва патенту російськоюДифференциально-контактный тепло-массообменный аппарат
Автори російськоюНосач Ванадий Алексеевич, Коломиец Роман Валериевич
МПК / Мітки
МПК: F28F 13/00
Мітки: тепло-масообмінний, апарат, диференційно-контактний
