Диференційно-контактний тепломасообмінний апарат

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61043

Опубліковано: 11.07.2011

Автори: Коляка Борис Григорович, Кошовець Микола Володимирович, Носач Ванадій Олексійович, Коломієць Роман Валерійович

Завантажити PDF файл.

Формула / Реферат

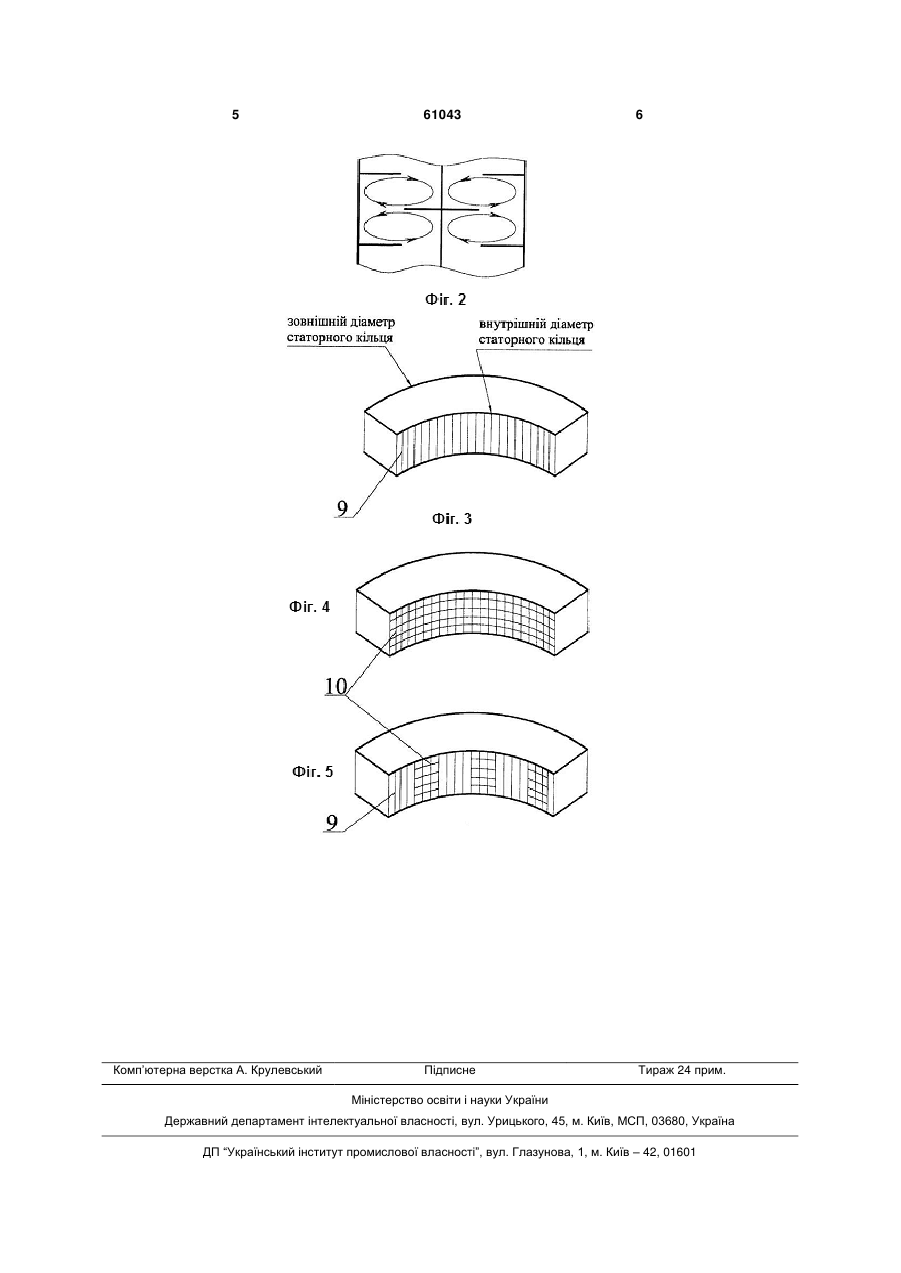

1. Диференційно-контактний тепломасообмінний апарат, який містить вертикальний циліндровий корпус, статорні кільця, коаксіально розміщений вал з закріпленими на ньому диспергуючими дисками та пристрої вводу і виводу фаз, який відрізняється тим, що по периметру внутрішніх діаметрів статорних кілець по висоті апарата розміщені розсікачі.

2. Диференційно-контактний тепломасообмінний апарат за п. 1, який відрізняється тим, що як розсікач застосовують стержні.

3. Диференційно-контактний тепломасообмінний апарат за п. 1, який відрізняється тим, що стержні розміщені під будь-яким кутом.

4. Диференційно-контактний тепломасообмінний апарат за п. 1, який відрізняється тим, що стержні чергуються з сітчаними смугами.

5. Диференційно-контактний тепломасообмінний апарат за п. 1, який відрізняється тим, що як розсікач застосовують сітку.

Текст

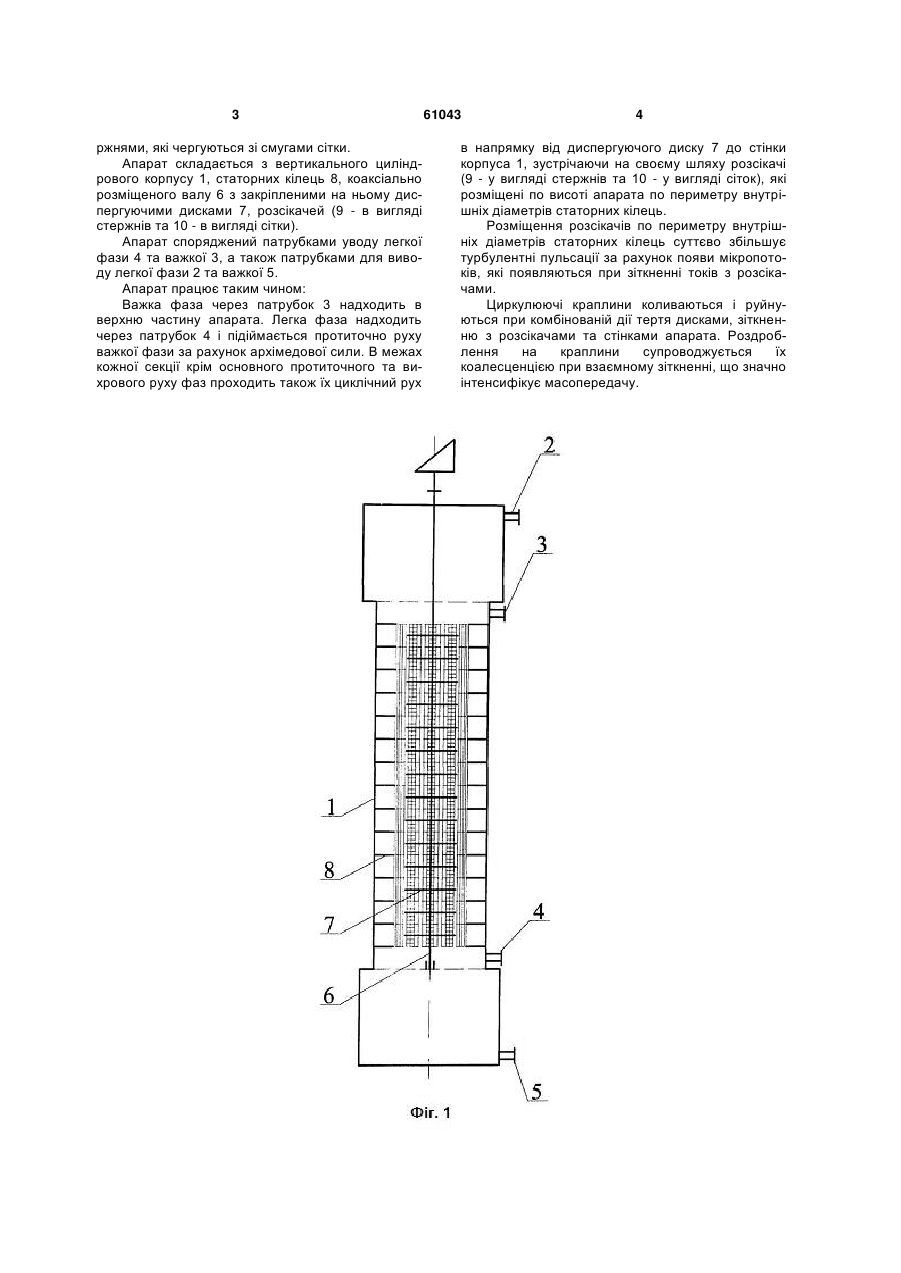

1. Диференційно-контактний тепломасообмінний апарат, який містить вертикальний циліндровий корпус, статорні кільця, коаксіально розміщений вал з закріпленими на ньому диспергуючими 3 ржнями, які чергуються зі смугами сітки. Апарат складається з вертикального циліндрового корпусу 1, статорних кілець 8, коаксіально розміщеного валу 6 з закріпленими на ньому диспергуючими дисками 7, розсікачей (9 - в вигляді стержнів та 10 - в вигляді сітки). Апарат споряджений патрубками уводу легкої фази 4 та важкої 3, а також патрубками для виводу легкої фази 2 та важкої 5. Апарат працює таким чином: Важка фаза через патрубок 3 надходить в верхню частину апарата. Легка фаза надходить через патрубок 4 і підіймається протиточно руху важкої фази за рахунок архімедової сили. В межах кожної секції крім основного протиточного та вихрового руху фаз проходить також їх циклічний рух 61043 4 в напрямку від диспергуючого диску 7 до стінки корпуса 1, зустрічаючи на своєму шляху розсікачі (9 - у вигляді стержнів та 10 - у вигляді сіток), які розміщені по висоті апарата по периметру внутрішніх діаметрів статорних кілець. Розміщення розсікачів по периметру внутрішніх діаметрів статорних кілець суттєво збільшує турбулентні пульсації за рахунок появи мікропотоків, які появляються при зіткненні токів з розсікачами. Циркулюючі краплини коливаються і руйнуються при комбінованій дії тертя дисками, зіткненню з розсікачами та стінками апарата. Роздроблення на краплини супроводжується їх коалесценцією при взаємному зіткненні, що значно інтенсифікує масопередачу. 5 Комп’ютерна верстка А. Крулевський 61043 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Differential-contact heat-mass exchange apparatus

Автори англійською

Koshovets Mykola Volodymyrovych, Nosach Vanadii Oleksiiovych, Koliaka Borys Hryhorovych, Kolomiets Roman Valeriiovych

Назва патенту російською

Дифференциально-контактный тепломассообменный аппарат

Автори російською

Кошовец Николай Владимирович, Носач Ванадий Алексеевич, Коляка Борис Григорьевич, Коломиец Роман Валериевич

МПК / Мітки

МПК: F28F 13/00

Мітки: тепломасообмінний, апарат, диференційно-контактний
