Робочий орган шарнірного гвинтового конвеєра
Номер патенту: 61757
Опубліковано: 25.07.2011
Автори: Гевко Мирослав Романович, Рогатинський Роман Михайлович, Вітровий Андрій Орестович
Формула / Реферат
Робочий орган шарнірного гвинтового конвеєра, що містить шарнірно з'єднані між собою секції гвинтових спіралей, які виконані у вигляді двох паралельно розташованих плоских пластин, на яких закріплені гвинтові ребра, а з плоскими пластинами через антифрикційні втулки взаємодіє шарнірний елемент, який відрізняється тим, що шарнірний елемент виконаний у вигляді проміжної основи, яка в поперечному перерізі має форму квадрата, в отворах якої розташовані радіальні пальці, один з яких виконано суцільним з виточкою по центру, а два інші встановлені у перпендикулярній площині, причому їх конусні частини розташовані у виточці, а самі пальці закріплені в проміжній основі.
Текст

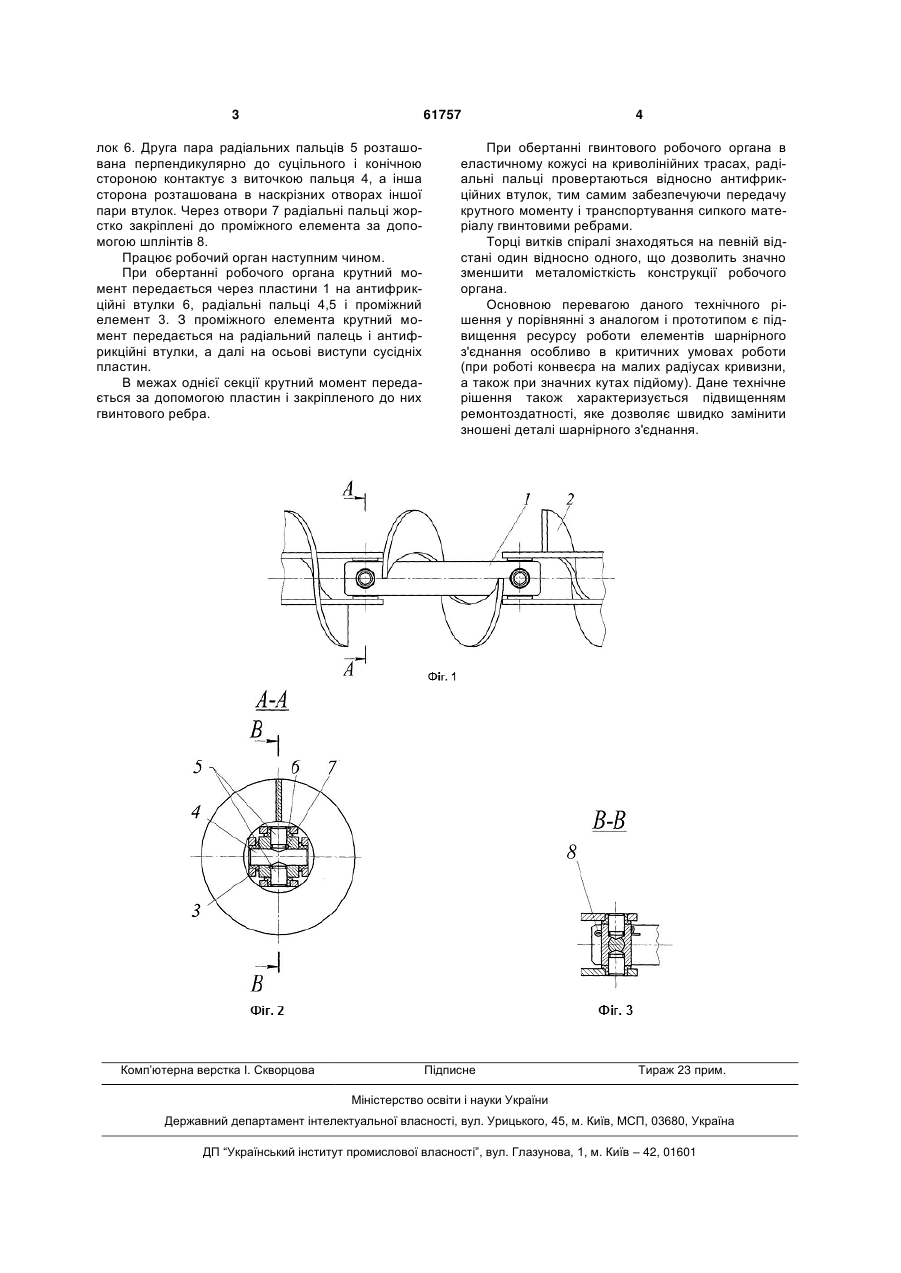

Робочий орган шарнірного гвинтового конвеєра, що містить шарнірно з'єднані між собою секції гвинтових спіралей, які виконані у вигляді двох 3 61757 лок 6. Друга пара радіальних пальців 5 розташована перпендикулярно до суцільного і конічною стороною контактує з виточкою пальця 4, а інша сторона розташована в наскрізних отворах іншої пари втулок. Через отвори 7 радіальні пальці жорстко закріплені до проміжного елемента за допомогою шплінтів 8. Працює робочий орган наступним чином. При обертанні робочого органа крутний момент передається через пластини 1 на антифрикційні втулки 6, радіальні пальці 4,5 і проміжний елемент 3. З проміжного елемента крутний момент передається на радіальний палець і антифрикційні втулки, а далі на осьові виступи сусідніх пластин. В межах однієї секції крутний момент передається за допомогою пластин і закріпленого до них гвинтового ребра. Комп’ютерна верстка І. Скворцова 4 При обертанні гвинтового робочого органа в еластичному кожусі на криволінійних трасах, радіальні пальці провертаються відносно антифрикційних втулок, тим самим забезпечуючи передачу крутного моменту і транспортування сипкого матеріалу гвинтовими ребрами. Торці витків спіралі знаходяться на певній відстані один відносно одного, що дозволить значно зменшити металомісткість конструкції робочого органа. Основною перевагою даного технічного рішення у порівнянні з аналогом і прототипом є підвищення ресурсу роботи елементів шарнірного з'єднання особливо в критичних умовах роботи (при роботі конвеєра на малих радіусах кривизни, а також при значних кутах підйому). Дане технічне рішення також характеризується підвищенням ремонтоздатності, яке дозволяє швидко замінити зношені деталі шарнірного з'єднання. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking body of screw swing conveyor
Автори англійськоюRohatynskyi Roman Mykhailovych, Hevko Myroslav Romanovych, Vitrovyi Andrii Orestovych
Назва патенту російськоюРабочий орган шарнирного винтового конвейера
Автори російськоюРогатинский Роман Михайлович, Гевко Мирослав Романович, Ветровой Андрей Орестович
МПК / Мітки
МПК: B65G 33/00
Мітки: шарнірного, робочий, конвеєра, гвинтового, орган
