Лемішно-полицевий робочий орган коренебульбозбиральної машини

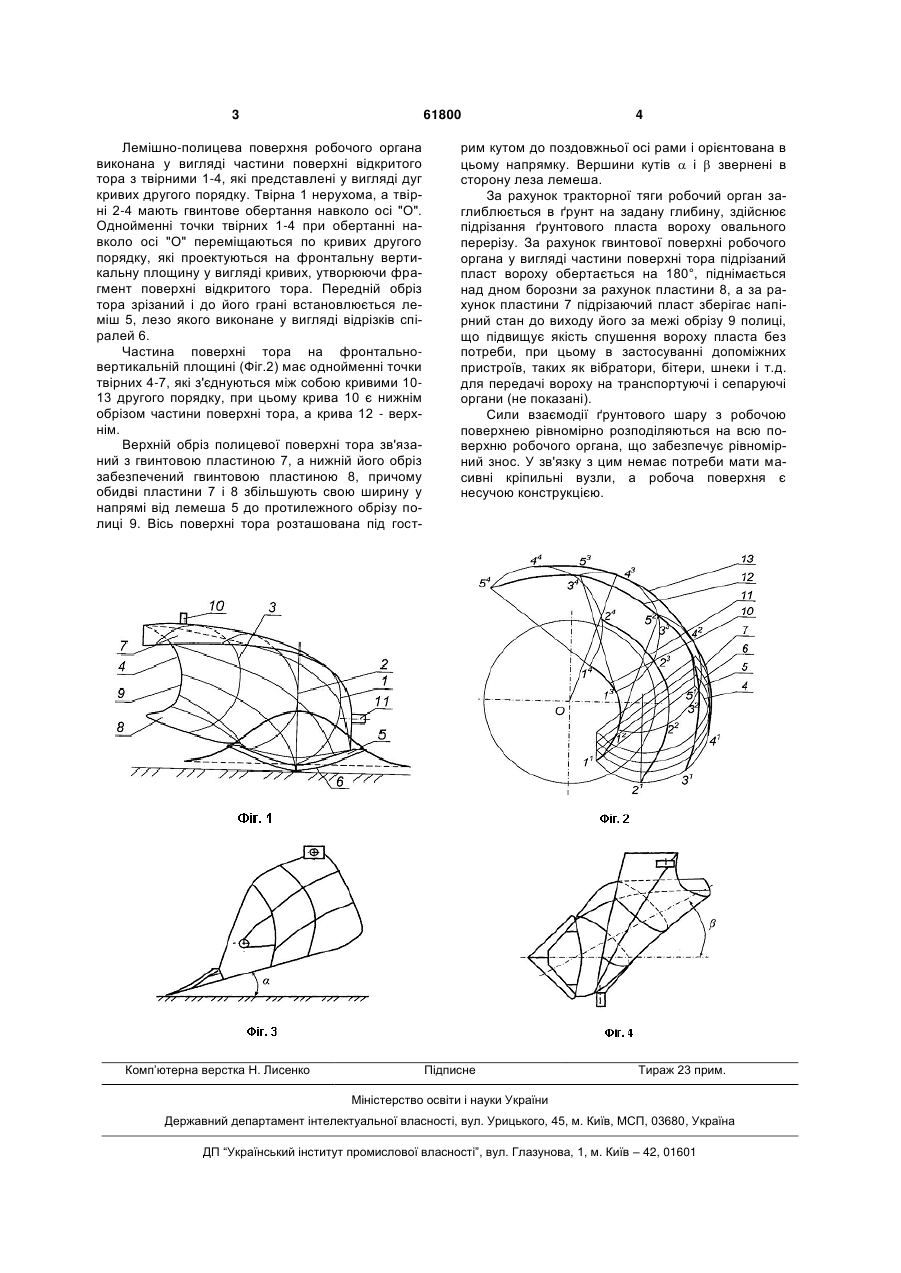

1. Лемішно-полицевий робочий орган коренебульбозбиральної машини, що містить лемішнополицеву поверхню гвинтового типу і елементи приєднання його до базової рами машини, який відрізняється тим, що полицева поверхня виконана у вигляді частини поверхні відкритого тора, яка утворена гвинтовим обертанням навколо осі, а леміш має лезо у вигляді відрізка спіралі, причому нижній і верхній обрізи полиневої поверхні по всій їх довжині додатково забезпечені пластинами гвинтової форми і зв'язані з ними, при цьому ширина пластин збільшується в напрямку від лемеша до U 1 3 61800 Лемішно-полицева поверхня робочого органа виконана у вигляді частини поверхні відкритого тора з твірними 1-4, які представлені у вигляді дуг кривих другого порядку. Твірна 1 нерухома, а твірні 2-4 мають гвинтове обертання навколо осі "О". Однойменні точки твірних 1-4 при обертанні навколо осі "О" переміщаються по кривих другого порядку, які проектуються на фронтальну вертикальну площину у вигляді кривих, утворюючи фрагмент поверхні відкритого тора. Передній обріз тора зрізаний і до його грані встановлюється леміш 5, лезо якого виконане у вигляді відрізків спіралей 6. Частина поверхні тора на фронтальновертикальній площині (Фіг.2) має однойменні точки твірних 4-7, які з'єднуються між собою кривими 1013 другого порядку, при цьому крива 10 є нижнім обрізом частини поверхні тора, а крива 12 - верхнім. Верхній обріз полицевої поверхні тора зв'язаний з гвинтовою пластиною 7, а нижній його обріз забезпечений гвинтовою пластиною 8, причому обидві пластини 7 і 8 збільшують свою ширину у напрямі від лемеша 5 до протилежного обрізу полиці 9. Вісь поверхні тора розташована під гост Комп’ютерна верстка Н. Лиcенко 4 рим кутом до поздовжньої осі рами і орієнтована в цьому напрямку. Вершини кутів  і  звернені в сторону леза лемеша. За рахунок тракторної тяги робочий орган заглиблюється в ґрунт на задану глибину, здійснює підрізання ґрунтового пласта вороху овального перерізу. За рахунок гвинтової поверхні робочого органа у вигляді частини поверхні тора підрізаний пласт вороху обертається на 180°, піднімається над дном борозни за рахунок пластини 8, а за рахунок пластини 7 підрізаючий пласт зберігає напірний стан до виходу його за межі обрізу 9 полиці, що підвищує якість спушення вороху пласта без потреби, при цьому в застосуванні допоміжних пристроїв, таких як вібратори, бітери, шнеки і т.д. для передачі вороху на транспортуючі і сепаруючі органи (не показані). Сили взаємодії ґрунтового шару з робочою поверхнею рівномірно розподіляються на всю поверхню робочого органа, що забезпечує рівномірний знос. У зв'язку з цим немає потреби мати масивні кріпильні вузли, а робоча поверхня є несучою конструкцією. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
