Робочий орган тістомісильної машини
Номер патенту: 54141
Опубліковано: 25.10.2010
Автори: Васильків Василь Васильович, Стадник Ігор Ярославович
Формула / Реферат
Робочий орган тістомісильної машини, що виконаний у вигляді просторової спіралі, який відрізняється тим, що просторова спіраль виконана у вигляді з'єднаних між собою зовнішньої та внутрішньої спіралей, причому поперечний переріз витка зовнішньої спіралі являє собою фігуру, виконану у формі кругового сегмента, хорда якого розміщена зі сторони внутрішньої спіралі, а поперечний переріз витка внутрішньої спіралі являє собою фігуру, виконану у формі трапеції, більша основа якої розміщена зі сторони зовнішньої спіралі.
Текст

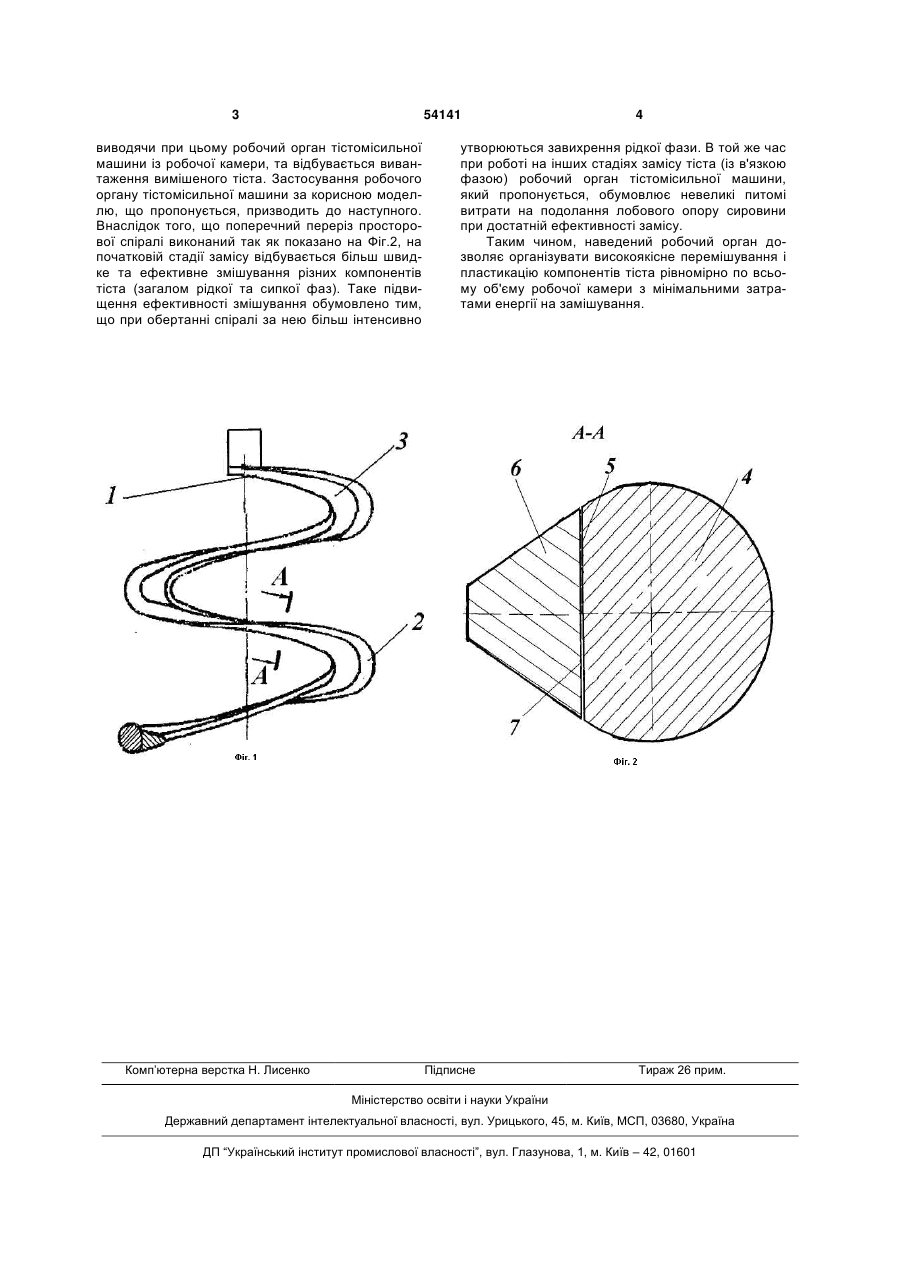

Робочий орган тістомісильної машини, що виконаний у вигляді просторової спіралі, який від 3 54141 виводячи при цьому робочий орган тістомісильної машини із робочої камери, та відбувається вивантаження вимішеного тіста. Застосування робочого органу тістомісильної машини за корисною моделлю, що пропонується, призводить до наступного. Внаслідок того, що поперечний переріз просторової спіралі виконаний так як показано на Фіг.2, на початковій стадії замісу відбувається більш швидке та ефективне змішування різних компонентів тіста (загалом рідкої та сипкої фаз). Таке підвищення ефективності змішування обумовлено тим, що при обертанні спіралі за нею більш інтенсивно Комп’ютерна верстка Н. Лиcенко 4 утворюються завихрення рідкої фази. В той же час при роботі на інших стадіях замісу тіста (із в'язкою фазою) робочий орган тістомісильної машини, який пропонується, обумовлює невеликі питомі витрати на подолання лобового опору сировини при достатній ефективності замісу. Таким чином, наведений робочий орган дозволяє організувати високоякісне перемішування і пластикацію компонентів тіста рівномірно по всьому об'єму робочої камери з мінімальними затратами енергії на замішування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of kneading machine
Автори англійськоюVasylkiv Vasyl Vasyliovych, Stadnyk Ihor Yaroslavovych
Назва патенту російськоюРабочий орган тестомесильной машины
Автори російськоюВасилькив Василий Васильевич, Стадник Игорь Ярославович
МПК / Мітки
МПК: A21C 1/00
Мітки: тістомісильної, робочий, орган, машини
Код посилання
<a href="https://ua.patents.su/2-54141-robochijj-organ-tistomisilno-mashini.html" target="_blank" rel="follow" title="База патентів України">Робочий орган тістомісильної машини</a>
Робочий орган тістомісильної машини
Номер патенту: 53029
Опубліковано: 27.09.2010
Автори: Стадник Ігор Ярославович, Васильків Василь Васильович, Радик Дмитро Леонидович
МПК: A21C 1/00
Мітки: машини, робочий, тістомісильної, орган
Формула / Реферат:
Робочий орган тістомісильної машини, який виконаний у вигляді просторової спіралі, який відрізняється тим, що поперечний переріз витка просторової спіралі являє собою фігуру, виконану у формі овоїда.
Робочий орган тістомісильної машини
Номер патенту: 53030
Опубліковано: 27.09.2010
Автори: Стадник Ігор Ярославович, Васильків Василь Васильович
МПК: A21C 1/00
Мітки: робочий, тістомісильної, орган, машини
Формула / Реферат:
Робочий орган тістомісильної машини, який виконаний у вигляді просторової спіралі, який відрізняється тим, що поперечний переріз витка просторової спіралі являє собою фігуру, яка містить дві суміжні розміщені під кутом одна до одної лицьові по напрямку відносного руху оброблюваного середовища сторони, кожна з яких виконана у вигляді циклоїди, причому одна із лицьових сторін виконана опуклою, а інша - випуклою, а тильна по напрямку відносного...
Робочий орган тістомісильної машини
Номер патенту: 48533
Опубліковано: 25.03.2010
Автори: Андрієшин Павло Петрович, Васильків Василь Васильович, Стадник Ігор Ярославович
МПК: A21C 1/00
Мітки: орган, машини, тістомісильної, робочий
Формула / Реферат:
Робочий орган тістомісильної машини, що виконаний у вигляді просторової спіралі, який відрізняється тим, що величина висоти витка поділена на величину висоти зовнішньої крайки витка виконана рівною величині висоти зовнішньої крайки витка, поділеної на величину висоти внутрішньої крайки витка.
Робочий орган тістомісильної машини
Номер патенту: 48532
Опубліковано: 25.03.2010
Автори: Стадник Ігор Ярославович, Васильків Василь Васильович, Андрієшин Павло Петрович
МПК: A21C 1/00
Мітки: машини, орган, тістомісильної, робочий
Формула / Реферат:
Робочий орган тістомісильної машини, що виконаний у вигляді просторової циліндричної або конічної спіралі із постійним або змінним кроком витків по довжині, який відрізняється тим, що поперечний переріз витка просторової спіралі являє собою фігуру, виконану у формі трикутного рівновісного контуру, який описується системою рівнянь:,де
Робочий орган тістомісильної машини
Номер патенту: 48531
Опубліковано: 25.03.2010
Автори: Андрієшин Павло Петрович, Васильків Василь Васильович, Стадник Ігор Ярославович
МПК: A21C 1/00
Мітки: машини, робочий, орган, тістомісильної
Формула / Реферат:
Робочий орган тістомісильної машини, що виконаний у вигляді просторової спіралі, який відрізняється тим, що проекція просторової спіралі на площину, яка є перпендикулярною до її поздовжньої осі, виконана у формі трикутного рівновісного контуру, а рівняння гвинтової лінії просторової спіралі описується системою рівнянь:,де D - середній діаметр поперечного...
