П’єзоелектричний трансформатор

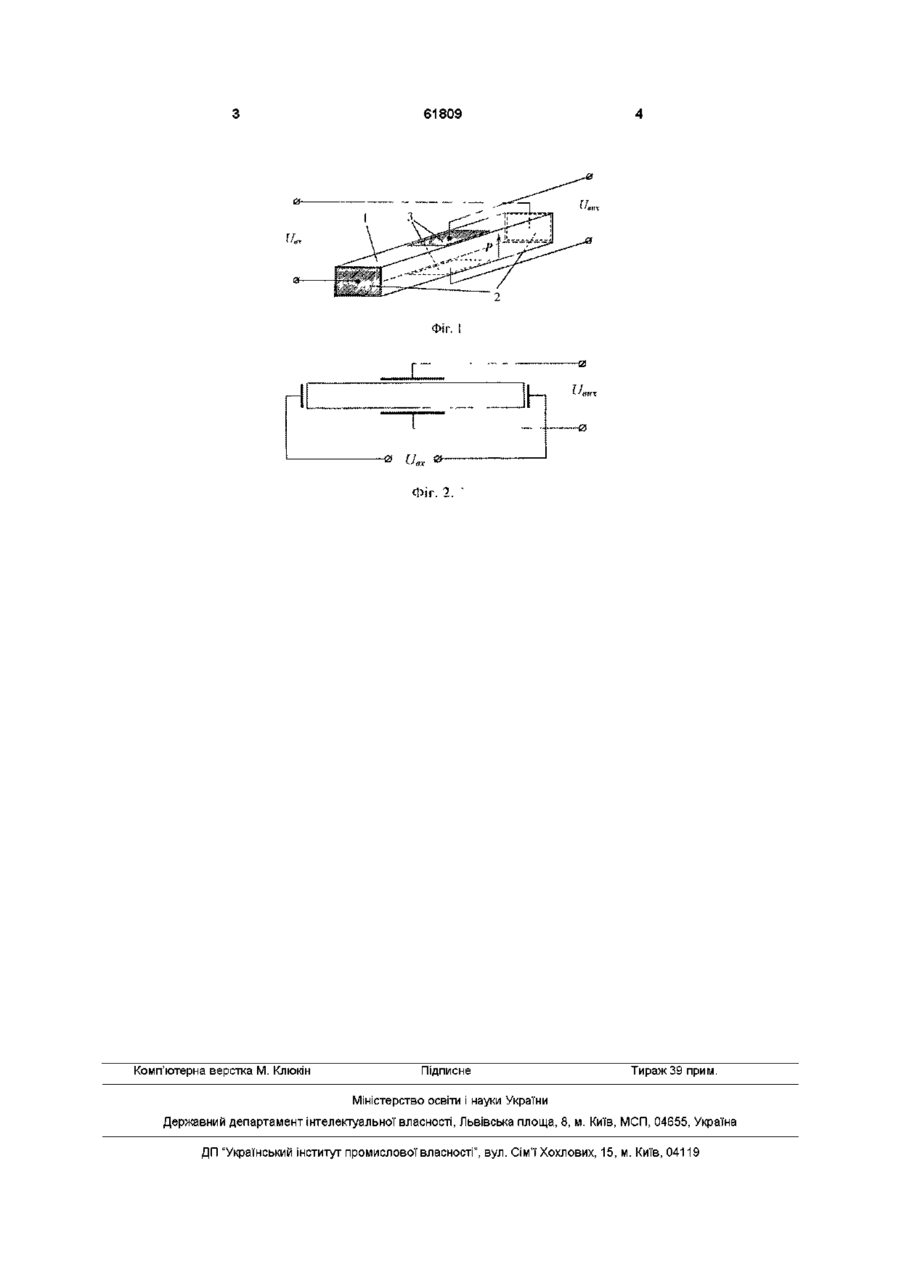

П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, причому вихідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів розташована на торцевих поверхнях п'єзоелемента Винахід відноситься до п'єзоелектричних трансформаторів і може бути використаний у радіоелектронній апаратурі в якості трансформатора напруги Відомий п'єзотрансформатор, що містить п'єзозлемент у вигляді диска і дві системи електродів - вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Трофимов А И Пьезоэлектрические преобразователи статических нагрузок - М , Машиностроение, 1979, стор 18, мал 3, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Відомий п'єзотрансформатор, що містить п'єзоелемент у вигляді паралелепіпеда і дві системи електродів вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Лавриненко В В Пьезоэлектрические трансформатори М , «Энергия», 1975, стор 19, мал 5, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Зазначений п'єзотрансформатор найбільш близький по технічній сутності й обраний в якості прототипу В основу винаходу поставлена задача розширення робочого діапазону частот п'єзотрансформатора шляхом зміни місця розташування вхідних електродів п'єзотрансформатора П'єзотрансформатор, що заявляється, містить п'єзоелемент у вигляді паралелепіпеда і з вхідною і вихідною системами електродів, причому вихідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації П'єзотрансформатор відрізняється тим, що вхідна система електродів розташована на торцевих поверхнях п'єзоелемента Зазначена ознака є необхідною і достатньою для досягнення технічного результату Технічним результатом винаходу є розширення робочого діапазону частот Винахід пояснюється кресленнями, де - на фіг 1 - показана конструкція п'єзотрансформатора в аксонометричній проекції, - на фіг 2 - показана схема підключення п'єзотрансформатора П'єзотрансформатор містить п'єзоелемент 1 у вигляді паралелепіпеда з двома системами електродні вхідною 2, що ромашована на торцевих поверхнях п'єзоелемента, і вихідною 3, що розташована на гранях паралелепіпеда перпендикулярно вектору поляризації Р Експериментальне встановлено, що саме таке розташування вхідної системи електродів лінеаризує амплітудно-частотну характеристику п'єзотрансформатора і розширює, таким чином, робочий діапазон частот Приклад конкретного застосування Був виготовлений п'єзотрансформатор на основі п'єзоелемента 50x10x10 мм із п'єзокераміки ЦТС-19 із вхідною системою електродів 10x10 мм, яка нанесеної на торцеві поверхні п'єзоелемента, і з вихідною системою електродів 10x10 мм, яка нанесена на грані п'єзотрансформатора перпендикулярно напрямку вектора поляризації Виміри проведені на вимірювачі амплітудне" частотних характеристик Х1-46 Як показали експерименти, АЧХ п'єзотрансформатора лінійна в діапазоні від 20Гц до 70кГц У прототипі же існує резонанс на частоті ЗбкГц, що призводить до звуження робочого діапазону частот від 20Гц до 28кГц о 00 (О 61809 Фіг. -a U,,x &• Фіг. 2. Комп'ютерна верстка М. Клюкін Підписне Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
