Повітряний трансформатор струму
Номер патенту: 38468
Опубліковано: 15.05.2001
Автори: Байдак Юрій Вікторович, Кузмицький Віктор Вікторович
Формула / Реферат
Повітряний трансформатор струму, що містить одновиткову первинну обмотку та мідну котушочну вторинну обмотку розташовану концентрично в середені контура первинної обмотки який відрізняється тим, що одновиткова первинна обмотка виконана розщепленою в дві паралелі половинного перерізу, а вторинна котушочна обмотка з манганіну розташована проміж витків розщепленої первинної обмотки.
Текст

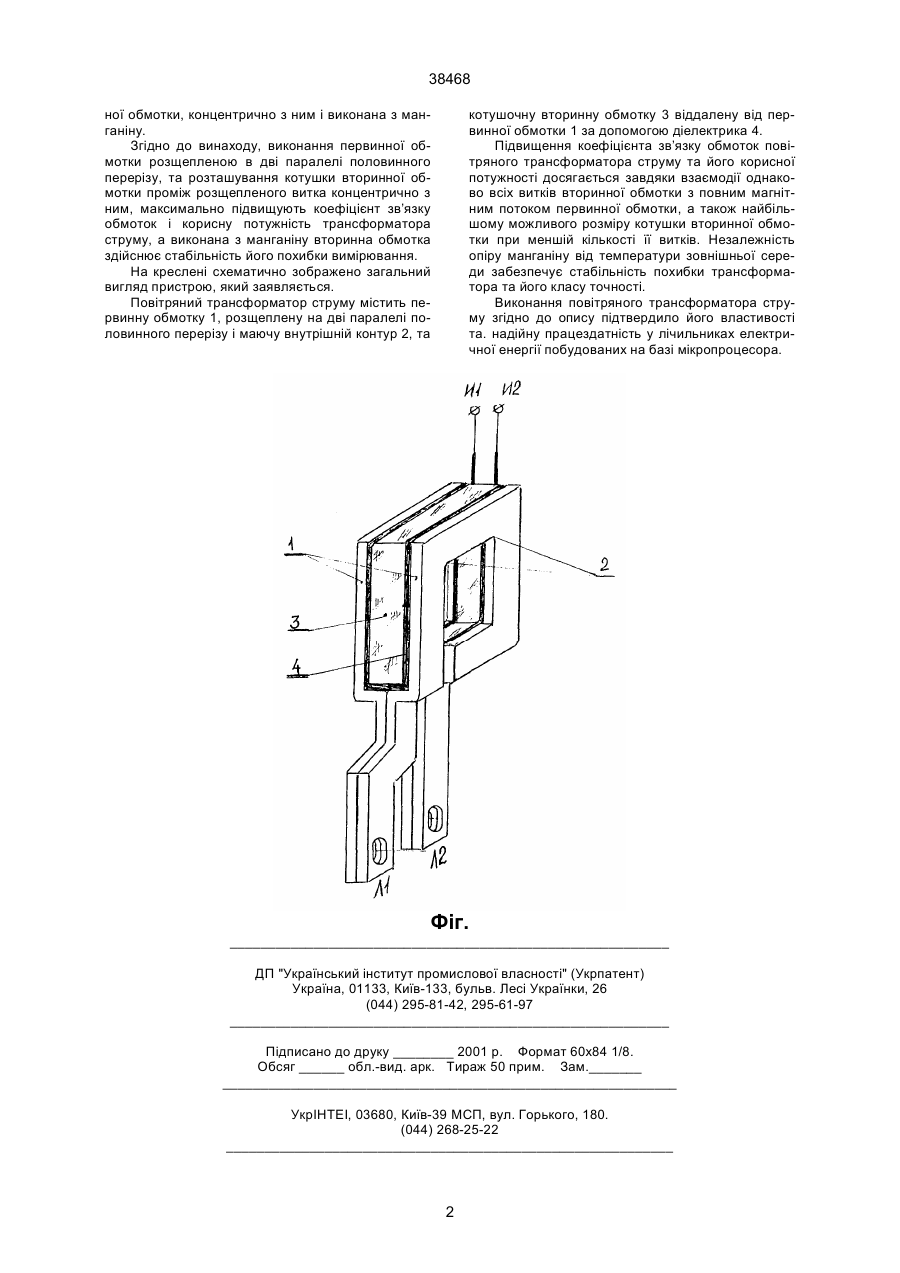

Повітряний трансформатор струму, що містить одновиткову первинну обмотку та мідну котушочну вторинну обмотку розташовану концентрично в середині контура первинної обмотки який відрізняється тим, що одновиткова первинна обмотка виконана розщепленою в дві паралелі половинного перерізу, а вторинна котушочна обмотка з манганіну розташована проміж витків розщепленої первинної обмотки. (19) (21) 2000074043 (22) 10.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Байдак Юрій Вікторович, Кузмицький Віктор Вікторович (73) Байдак Юрій Вікторович, Кузмицький Віктор Вікторович 38468 ної обмотки, концентрично з ним і виконана з манганіну. Згідно до винаходу, виконання первинної обмотки розщепленою в дві паралелі половинного перерізу, та розташування котушки вторинної обмотки проміж розщепленого витка концентрично з ним, максимально підвищують коефіцієнт зв’язку обмоток і корисну потужність трансформатора струму, а виконана з манганіну вторинна обмотка здійснює стабільність його похибки вимірювання. На креслені схематично зображено загальний вигляд пристрою, який заявляється. Повітряний трансформатор струму містить первинну обмотку 1, розщеплену на дві паралелі половинного перерізу і маючу внутрішній контур 2, та котушочну вторинну обмотку 3 віддалену від первинної обмотки 1 за допомогою діелектрика 4. Підвищення коефіцієнта зв’язку обмоток повітряного трансформатора струму та його корисної потужності досягається завдяки взаємодії однаково всіх витків вторинної обмотки з повним магнітним потоком первинної обмотки, а також найбільшому можливого розміру котушки вторинної обмотки при меншій кількості її витків. Незалежність опіру манганіну від температури зовнішньої середи забезпечує стабільність похибки трансформатора та його класу точності. Виконання повітряного трансформатора струму згідно до опису підтвердило його властивості та. надійну працездатність у лічильниках електричної енергії побудованих на базі мікропроцесора. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюBaidak Yuriy Viktorovych
Автори російськоюБайдак Юрий Викторович
МПК / Мітки
МПК: H01F 27/28
Мітки: струму, трансформатор, повітряній
