П’єзоелектричний трансформатор
Номер патенту: 61808
Опубліковано: 17.11.2003
Автори: Шарапов Валерій Михайлович, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів розташована таким чином, що проекція одного з електродів на протилежну грань розташована на вільній від іншого електрода поверхні.
Текст

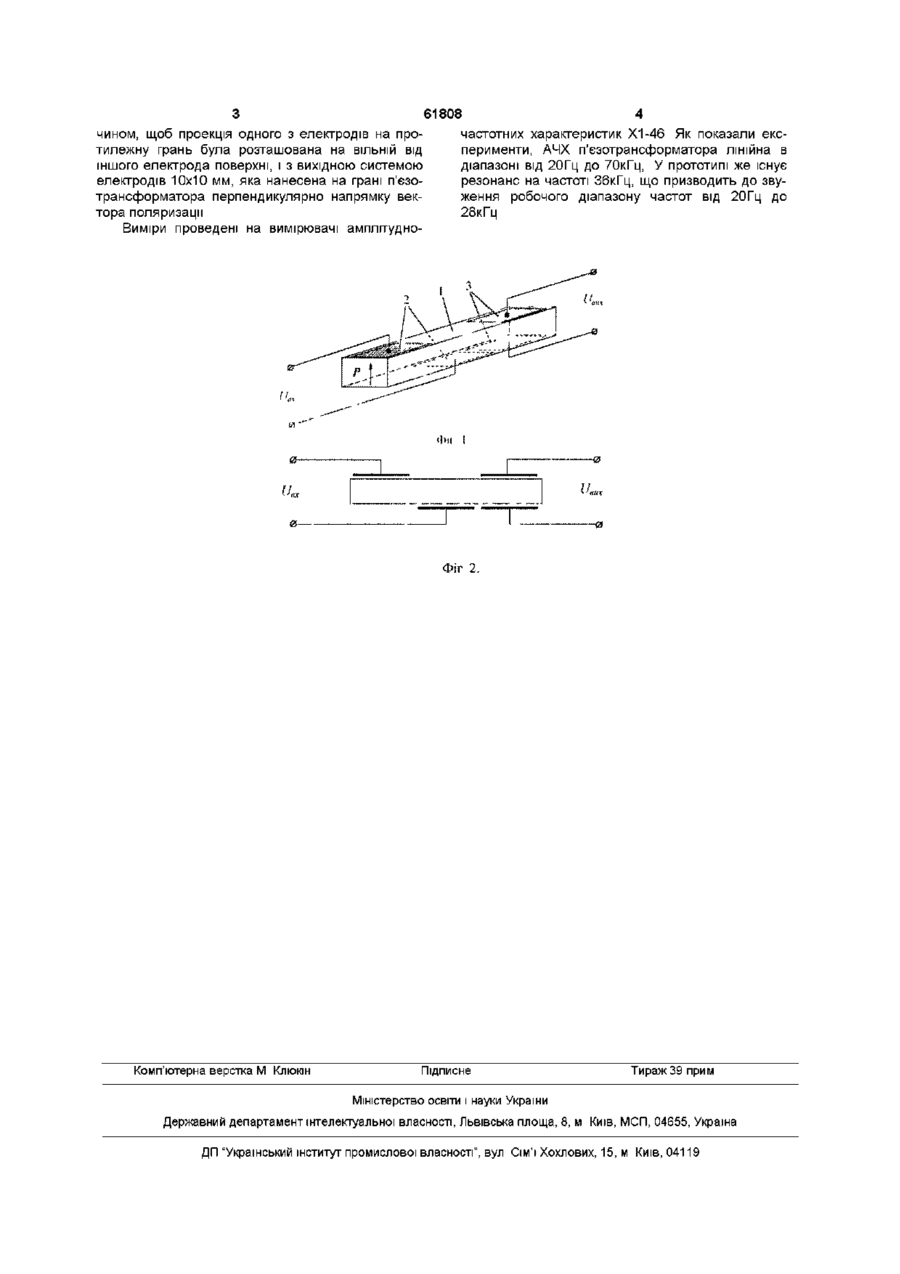

П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів розташована таким чином, що проекція одного з електродів на протилежну Винахід відноситься до п'єзоелектричних трансформаторів і може бути використаний у радіоелектронній апаратурі в якості трансформатора напруги Відомий п'єзотрансформатор, що містить п'єзоелемент у вигляді диска і дві системи електродів - вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Трофимов А И Пьезоэлектрические преобразователи статических нагрузок - М , Машиностроение, 1979, стор 18, мал 3, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Відомий п'єзотрансформатор, що містить п'єзоелемент у вигляді паралелепіпеди і дві системи електродів - вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Лавриненко В В Пьезоэлектрические трансформатори М , «Энергия», 1975, стор 19, мал 5, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Зазначений п'єзотрансформатор найбільш близький по технічній сутності й обраний в якості прототипу В основу винаходу поставлена задача розширення робочого діапазону частот п'єзотрансформатора шляхом зміни місця розташування вхідних електродів п'єзотрансформатора П'єзотрансформатор, що заявляється, містить п'єзоелемент у вигляді паралелепіпеда і з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації П'єзотрансформатор відрізняється тим, що вхідна система електродів розташована таким чином, що проекція одного з електродів на проти грань розташована на ВІЛЬНІЙ ВІД ІНШОГО електрода поверхні лежну грань розташована на ВІЛЬНІЙ ВІД ІНШОГО електрода поверхні Зазначена ознака є необхідною і достатньою для досягнення технічного результату Технічним результатом винаходу с розширення робочого діапазону частот Винахід пояснюється кресленнями, де - на фіг 1 - показана конструкція п'єзотрансформатора в аксонометричній проекції, - на фіг 2 показана схема підключення п'єзотрансформатора П'єзотрансформатор містин, п'єзоелемент 1 у вигляді паралелепіпеда з двома системами електродів вхідною 2 і вихідною 3, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації Р, причому вхідна система електродів 2 розташована таким чином, що проекція одного з електродів на протилежну грань розташована на ВІЛЬНІЙ від іншого електрода поверхні Експериментальне встановлено, що саме таке розташування вхідної системи електродів лінеаризує амплітудно-частотну характеристику п'єзотрансформатора і розширює, таким чином, робочий діапазон частот Приклад конкретного застосування Був виготовлений п'єзотрансформатор на основі п'єзоелемента 50x10x10 мм із п'єзокераміки ЦТС-19 із вхідною системою електродів 10x10 мм, яка нанесена на грані п'єзотрансформатора перпендикулярно напрямку вектора поляризації таким 00 о 00 (О З 61808 чином, щоб проекція одного з електродів на прочастотних характеристик Х1-46 Як показали екстилежну грань була розташована на ВІЛЬНІЙ ВІД перименти, АЧХ п'єзотрансформатора лінійна в ІНШОГО електрода поверхні, і з вихідною системою діапазоні від 20Гц до 70кГц, У прототипі же існує електродів 10x10 мм, яка нанесена на грані п'єзорезонанс на частоті ЗбкГц, що призводить до звутрансформатора перпендикулярно напрямку векження робочого діапазону частот від 20Гц до тора поляризації 28кГц Виміри проведені на вимірювачі амплітудно Фіг 2. Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюMusiienko Maksym Pavlovych, Sharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюМусиенко Максим Павлович, Шарапов Валерий Михайлович
МПК / Мітки
МПК: H01F 38/22
Мітки: трансформатор, п'єзоелектричний
