Спосіб вимірювання кутових переміщень
Номер патенту: 61854
Опубліковано: 25.07.2011
Формула / Реферат
Спосіб вимірювання кутових переміщень, який полягає у тому, що для вимірювання використовують фотоелектричний перетворювач кутових переміщень, який відрізняється тим, що перетворювач розміщують на своїй, окремій від обертового об'єкта, осі обертання, на якій встановлюють бобіну з нерозтяжним дротом, вільний кінець якого жорстко з'єднують з поверхнею обертового об'єкта, дріт вертають в початкове положення завдяки використанню пружини.
Текст

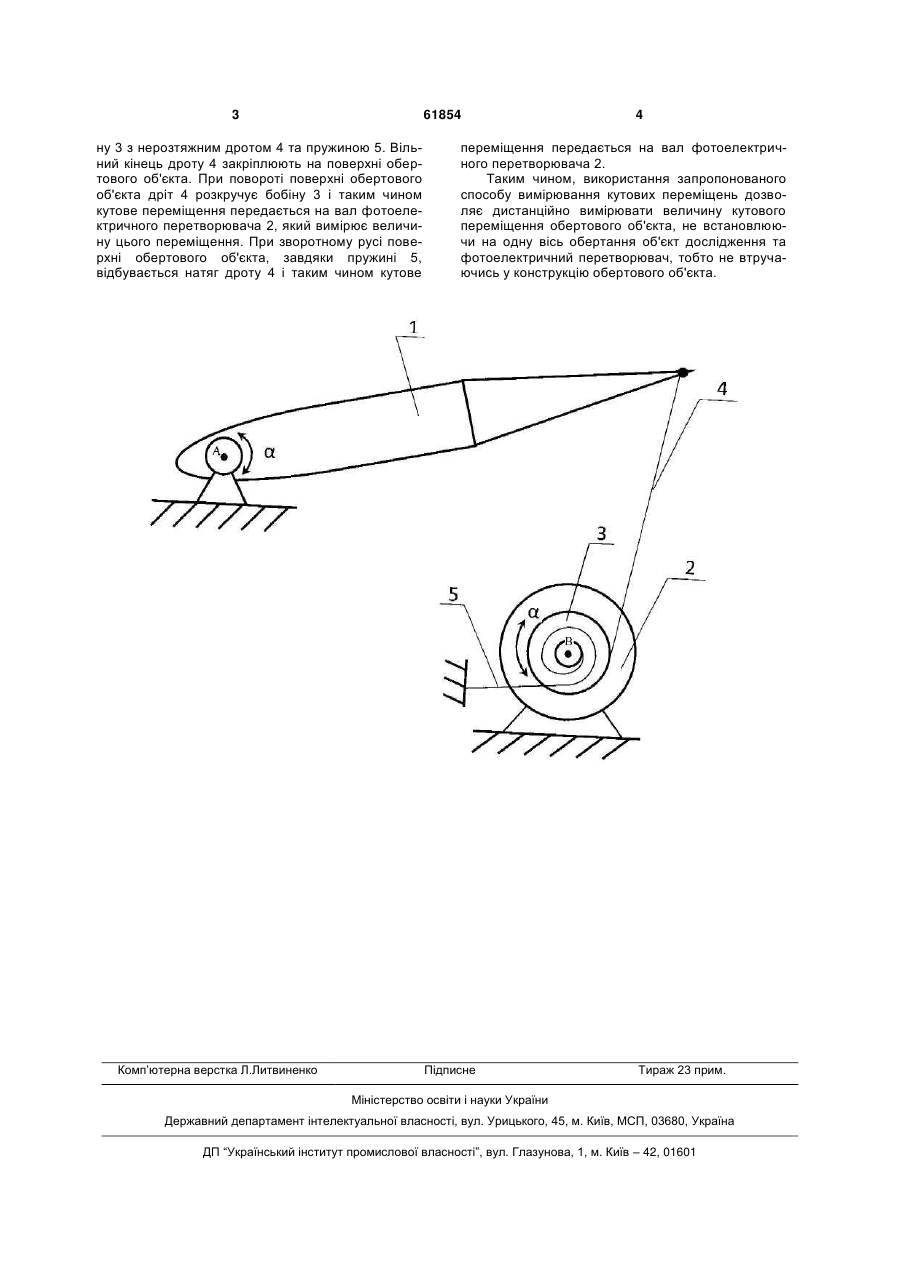

Спосіб вимірювання кутових переміщень, який полягає у тому, що для вимірювання використову 3 61854 ну 3 з нерозтяжним дротом 4 та пружиною 5. Вільний кінець дроту 4 закріплюють на поверхні обертового об'єкта. При повороті поверхні обертового об'єкта дріт 4 розкручує бобіну 3 і таким чином кутове переміщення передається на вал фотоелектричного перетворювача 2, який вимірює величину цього переміщення. При зворотному русі поверхні обертового об'єкта, завдяки пружині 5, відбувається натяг дроту 4 і таким чином кутове Комп’ютерна верстка Л.Литвиненко 4 переміщення передається на вал фотоелектричного перетворювача 2. Таким чином, використання запропонованого способу вимірювання кутових переміщень дозволяє дистанційно вимірювати величину кутового переміщення обертового об'єкта, не встановлюючи на одну вісь обертання об'єкт дослідження та фотоелектричний перетворювач, тобто не втручаючись у конструкцію обертового об'єкта. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
