Поплавковий гіроскоп

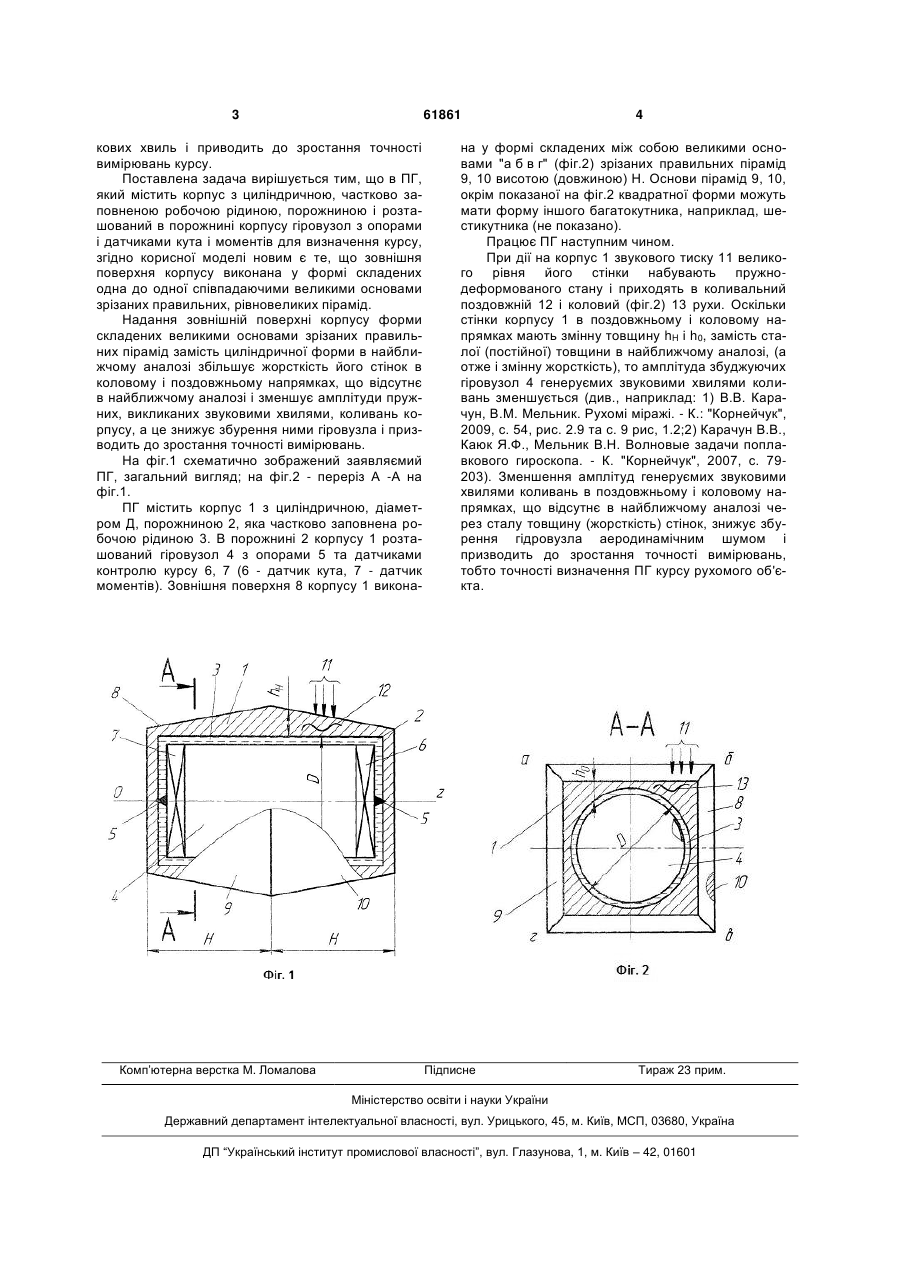

Поплавковий гіроскоп, що містить корпус з циліндричною частково заповненою робочою рідиною порожниною і розташований в порожнині корпусу гіровузол з опорами і датчиками кута і моментів для визначення курсу, який відрізняється тим, що зовнішня поверхня корпусу виконана у формі складених одна до одної співпадаючими великими основами зрізаних правильних рівновеликих пірамід. (19) (21) u201103751 (22) 28.03.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 61861 кових хвиль і приводить до зростання точності вимірювань курсу. Поставлена задача вирішується тим, що в ПГ, який містить корпус з циліндричною, частково заповненою робочою рідиною, порожниною і розташований в порожнині корпусу гіровузол з опорами і датчиками кута і моментів для визначення курсу, згідно корисної моделі новим є те, що зовнішня поверхня корпусу виконана у формі складених одна до одної співпадаючими великими основами зрізаних правильних, рівновеликих пірамід. Надання зовнішній поверхні корпусу форми складених великими основами зрізаних правильних пірамід замість циліндричної форми в найближчому аналозі збільшує жорсткість його стінок в коловому і поздовжньому напрямках, що відсутнє в найближчому аналозі і зменшує амплітуди пружних, викликаних звуковими хвилями, коливань корпусу, а це знижує збурення ними гіровузла і призводить до зростання точності вимірювань. На фіг.1 схематично зображений заявляємий ПГ, загальний вигляд; на фіг.2 - переріз А -А на фіг.1. ПГ містить корпус 1 з циліндричною, діаметром Д, порожниною 2, яка частково заповнена робочою рідиною 3. В порожнині 2 корпусу 1 розташований гіровузол 4 з опорами 5 та датчиками контролю курсу 6, 7 (6 - датчик кута, 7 - датчик моментів). Зовнішня поверхня 8 корпусу 1 викона Комп’ютерна верстка М. Ломалова 4 на у формі складених між собою великими основами "а б в г" (фіг.2) зрізаних правильних пірамід 9, 10 висотою (довжиною) Н. Основи пірамід 9, 10, окрім показаної на фіг.2 квадратної форми можуть мати форму іншого багатокутника, наприклад, шестикутника (не показано). Працює ПГ наступним чином. При дії на корпус 1 звукового тиску 11 великого рівня його стінки набувають пружнодеформованого стану і приходять в коливальний поздовжній 12 і коловий (фіг.2) 13 рухи. Оскільки стінки корпусу 1 в поздовжньому і коловому напрямках мають змінну товщину hH і h0, замість сталої (постійної) товщини в найближчому аналозі, (а отже і змінну жорсткість), то амплітуда збуджуючих гіровузол 4 генеруємих звуковими хвилями коливань зменшується (див., наприклад: 1) В.В. Карачун, В.М. Мельник. Рухомі міражі. - К.: "Корнейчук", 2009, с. 54, рис. 2.9 та с. 9 рис, 1.2;2) Карачун В.В., Каюк Я.Ф., Мельник В.Н. Волновые задачи поплавкового гироскопа. - К. "Корнейчук", 2007, с. 79203). Зменшення амплітуд генеруємих звуковими хвилями коливань в поздовжньому і коловому напрямках, що відсутнє в найближчому аналозі через сталу товщину (жорсткість) стінок, знижує збурення гідровузла аеродинамічним шумом і призводить до зростання точності вимірювань, тобто точності визначення ПГ курсу рухомого об'єкта. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
