Поплавковий конденсатовідвідник

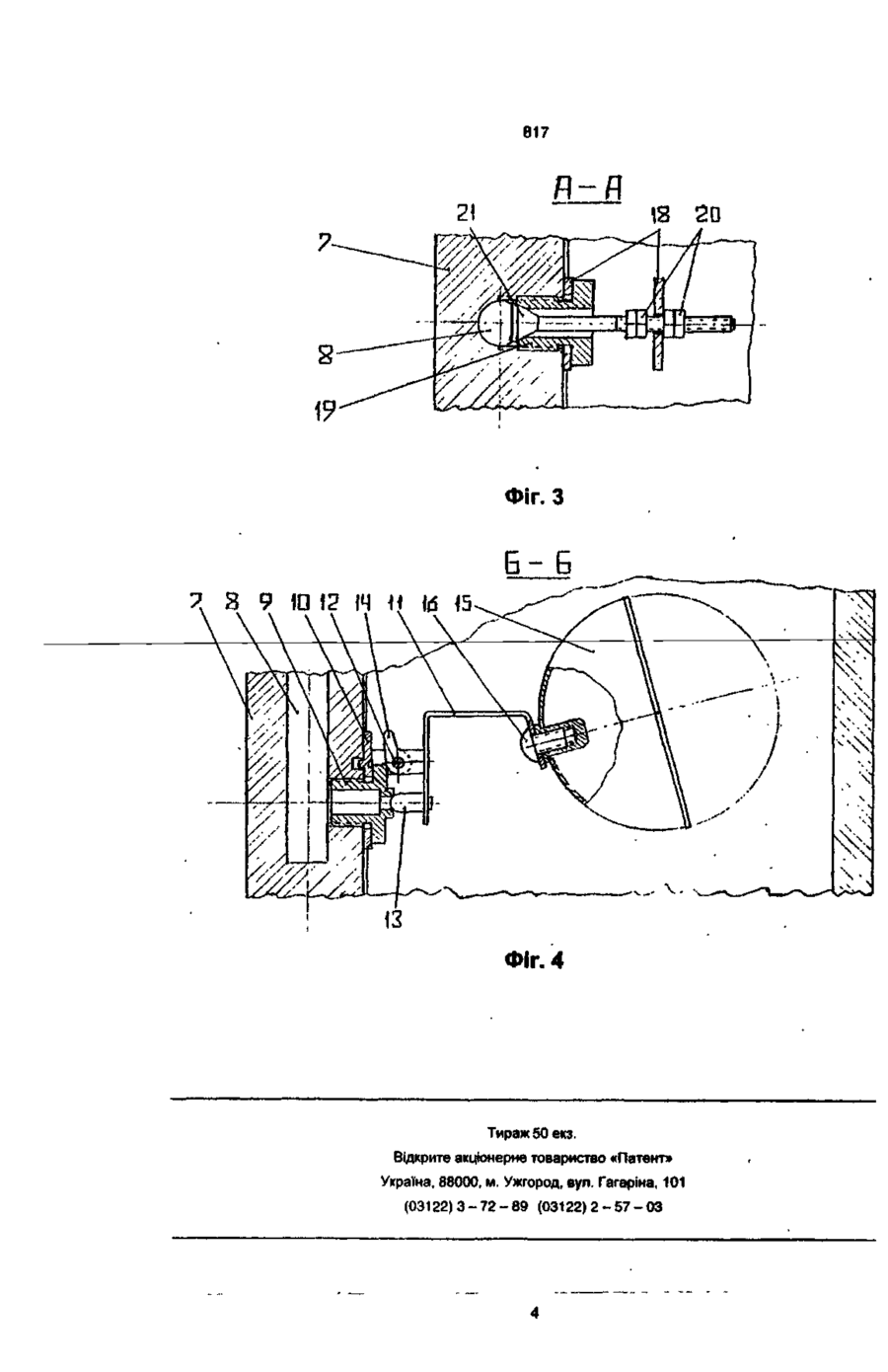

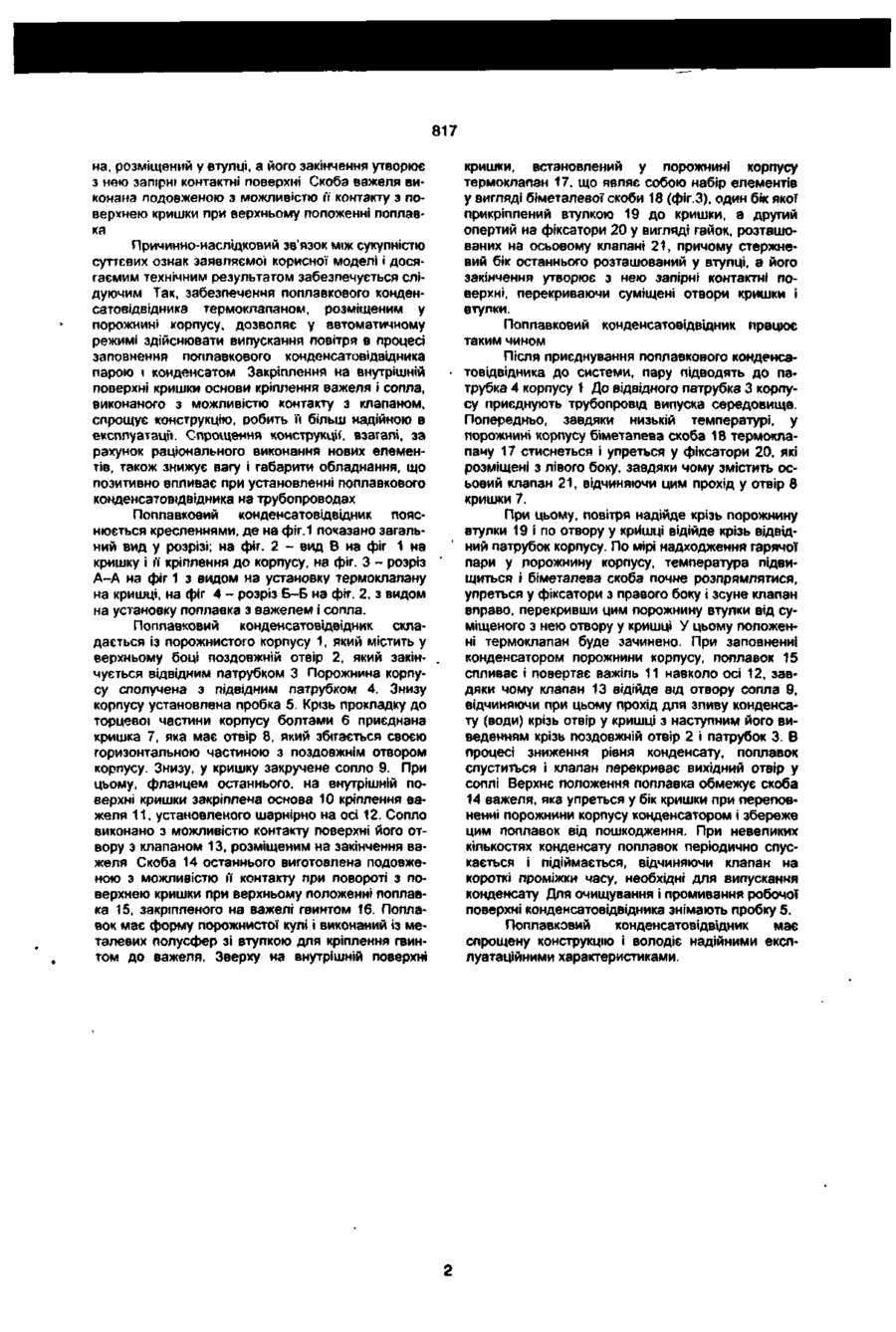

1. Поплавковий конденсатовідвідник, який містить корпус з кришкою, поплавок а новпеним шарнірно на осі, і кпапан, який відрізняється тим, що він забезпечений термоклапа ном, розміщеним у порожнині корпусу, причому на внутрішній поверхні кришки закріплені основа кріплення важеля і сопло, виконане з можливістю контакту а,клапаном 2. Кондвнсатовідвідник за п 1, який відрізняється тим, що термоклапан виконаний у вигляді біметалевої скоби, один бік якої прикріплений втулкою до внутрішньої поверхні кришки, а другий обпертий на фіксатори, розміщені на осьовому клапані, причому стержневий бік осьового клапана рзміщений у втулці, а його закінчення утворює з нею запірні контактні поверхні. 3. Конденсатовідвідник за п 1, який відрізняється що скоба оажоля виконана подовженою з можливістю п- контакту з поверхнею кришки при верхньому положенні поплавка. Корисна модель відноситься до тепло-. енергетики, зокрема до теплообмінного і телловіддавального обладнання і може бути використана для збирання і відводу конденсату пари. Відомий поплавковий конденсатовідвідник, що містить корпус з кришкою, поплавок з важелем, установленим шарнірно на осі, і клапан, при цьому у корпусі закріплений важіль підіймання поплавка і запірний орган, виконаний у вигляді клапану, а на верхній частині корпусу розміщений вентиль [1J. Дане технічне рішення прийнято за прототип. Ознаками прототипу, що співпадають з суттєвими ознаками корисної моделі, що заявляється, є: корпус з кришкою, поплавок з важелем, установленим шарнірно на осі, і клапан. Недоліками прототипу є складність його конструкції і ненадійність у роботі. Це пояснюється тим, що поплавковий конденсатовідвідник містить металоємкі корпус і кришку з ливарними стінками, а також ряд недосконалих елементів, що знижують надійність у роботі, наприклад, важіль для підіймання поплавка, вантаж для його закривання, вентиль для випускання повітря та інші. Надійність у роботі- знижує і відсутність терморегулювання, необхідного для автоматичного режиму випускання повітря у процесі заповнення поплавкового конденсатовідвідника парою і конденсатом. В основу корисної моделі поставлена задача' створення поплавкового конденсатовідвідника шляхом забезпечення його термоклапаном, розміщеним у порожнині корпусу і закріпленим на внутрішній поверхні кришки основи кріплення важеля і сопла, виготовленого з можливістю контакту з клапаном При цьому, термоклапан виконаний у вигляді біметалевої скоби, один бік яко* прикріплений втулкою до внутрішньо» поверхні кришки, а другий обпертий на фіксатори, розміщені на осьовому клапані, причому стержневий бік осьового клапана розміщений у етулцг, з його закінчення утворює з нею запірні контактні поверхні. Скоба важеля виконана подовженою з можливістю її контакту з поверхнею кришки при верхньому положенні поплавка. Таке виконання спрощує конструкцію і підвищує надійність роботи поплавкового конденсатовідвідника. Поставлена задача вирішується тим, що поплавковий конденсатовідвідник, який містить корпус з кришкою, поплавок з важелем, установленим шарнірно на осі, і клапан, згідно корисної моделі, забезпечений термоклапаном, розміщеним у порожнині корпусу, причому на внутрішній поверхні кришки закріплені основа кріплення важеля і сопло, виконане з можливістю контакту з клапаном. При цьому, термоклапан виконаний у вигляді біметалевої скоби, один бік якої прикріплений втулкою до внутрішньої поверхні кришки, а другий обпертий на фіксатори, розміщені на осьовому клапані, причому стержневий бік осьового клапа 817 на, розміщений у втулці, а його закінчення утворює з нею запірні контактні поверхні Скоба важеля виконана подовженою з можливістю її контакту з поверхнею кришки при верхньому положенні поплавка Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявляємо) корисної моделі і досягаємим технічним результатом забезпечується слідуючим Так, забезпечення поплавкового конденсатовідвідника термоклапаном, розміщеним у порожнині корпусу, дозволяє у автоматичному режимі здійснювати випускання повітря в процесі заповнення поплавкового конденсатовідвідника парою ! конденсатом Закріплення на внутрішній поверхні кришки основи кріплення важеля і сопла, виконаного з можливістю контакту з клапаном, спрощує конструкцію, робить її більш надійною в експпуатаці». Спрощення конструкції, взагалі, за рахунок раціонального виконання нових елементів, також знижує вагу і габарити обладнання, що позитивно впливає при установленні поплавкового конденсатовідвідника на трубопроводах Поплавковий конденсатовідвідник пояснюється кресленнями, де на фіг.1 показано загальний вид у розрізі; на фіг. 2 - вид В на фіг 1 на кришку і її кріплення до корпусу, на фіг. З - розріз А-А на фіг 1 з видом на установку термоклапану на кришці, на фіг 4 - розріз Б-Б на фіг. 2, з видом на установку поплавка з важелем і сопла. Поплавковий конденсатовідвідник складається із порожнистого корпусу 1, який містить у верхньому боці поздовжній отвір 2, який закінчується відвідним патрубком 3 Порожнина корпусу сполучена з підвідним патрубком 4. Знизу корпусу установлена пробка 5. Крізь прокладку до торцевої частини корпусу болтами 6 приєднана кришка 7, яка має отвір 8, який збігається своєю горизонтальною частиною з поздовжнім отвором корпусу. Знизу, у кришку закручене сопло 9. При цьому, фланцем останнього, на внутрішній поверхні кришки закріплена основа 10 кріплення важеля 11. установленого шарнірно на осі 12. Сопло виконано з можливістю контакту поверхні його отвору з клапаном 13, розміщеним на закінчення важеля Скоба 14 останнього виготовлена подовженою з можливістю її контакту при повороті з поверхнею кришки при верхньому положенні поплавка 15, закріпленого на важелі гвинтом 16. Поплавок має форму порожнистої кулі і виконаний із металевих полусфер зі втулкою для кріплення гвинтом до важеля. Зверху на внутрішній поверхні кришки, встановлений у порожнині корпусу термоклапан 17. що являє собою набір елементів у вигляді біметалевої скоби 18 (фіг.З). один бік якої прикріплений втулкою 19 до кришки, а другий опертий на фіксатори 20 у вигляді гайок, розташованих на осьовому клапані 21, причому стержневий бік останнього розташований у втулці, а його закінчення утворює з нею запірні контактні поверхні, перекриваючи суміщені отвори кришки і втулки. Поплавковий конденсатовідвідник працює таким чином Після приєднування поплавкового конденсатовідвідника до системи, пару підводять до патрубка 4 корпусу 1 До відвідного патрубка 3 корпусу приєднують трубопровід випуска середовища. Попередньо, завдяки низькій температурі, у порожнині корпусу біметалева скоба 18 термоклапану 17 стиснеться і упреться у фіксатори 20, які розміщені з лівого боку, завдяки чому змістить осьовий клапан 21, відчиняючи цим прохід у отвір 8 кришки 7. При цьому, повітря надійде крізь порожнину втулки 19 і по отвору у кришці відійде крізь відвідний патрубок корпусу. По мірі надходження гарячої пари у порожнину корпусу, температура підвищиться і біметалева скоба почне розпрямлятися, упреться у фіксатори з правого боку і зсуне клапан вправо, перекривши цим порожнину втулки від суміщеного з нею отвору у кришці У цьому положенні термоклапан буде зачинено. При заповненні конденсатором порожнини корпусу, поплавок 15 спливає і повертає важіль 11 навколо осі 12, завдяки чому клапан 13 відійде від отвору сопла S, відчиняючи при цьому прохід для зливу конденсату (води) крізь отвір у кришці з наступним його виведенням крізь поздовжній отвір 2 і патрубок 3. В процесі зниження рівня конденсату, поплавок спуститься і клапан перекриває вихідний отвір у соплі Верхнє положення поплавка обмежує скоба 14 важеля, яка упреться у бік кришки при переповненні порожнини корпусу конденсатором і збереже цим поплавок від пошкодження. При невеликих кількостях конденсату поплавок періодично спускається і підіймається, відчиняючи клапан на короткі проміжки часу, необхідні для випускання конденсату Для очищування і промивання робочої поверхні конденсатовідвідника знімають пробку 5. Поплавковий конденсатовідвідник має спрощену конструкцію і володіє надійними експлуатаційними характеристиками. г-И V -ЧФ 817 я-я IS 2D Фіг. З Б-Б 7 \ 3 9 ID \2 П \\ \6 15 \ \ \ \ \ \ \., Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
