Електричний двигун постійного струму
Номер патенту: 61940
Опубліковано: 10.08.2011
Автори: Кузьменко Григорій Петрович, Кузьменко Петро Григорович, Кузьменко Микола Петрович
Формула / Реферат
1. Електричний двигун постійного струму, що містить статор з обмотками збудження і якір з обмоткою, закріплений на валу двигуна, який відрізняється тим, що замість колектора струм на обмотку якоря подається через два кільця, закріплених на валу двигуна.
2. Електричний двигун за п. 1, який відрізняється тим, що обмотка якоря намотана суцільним проводом.
3. Електричний двигун за пп. 1, 2, який відрізняється тим, що магнітні поля обмоток збудження направлені однойменними полюсами один до одного.
4. Електричний двигун за пп. 1, 2, 3, який відрізняється тим, що якір розміщений посередині між обмотками збудження статора і на одній осі з ними.
Текст

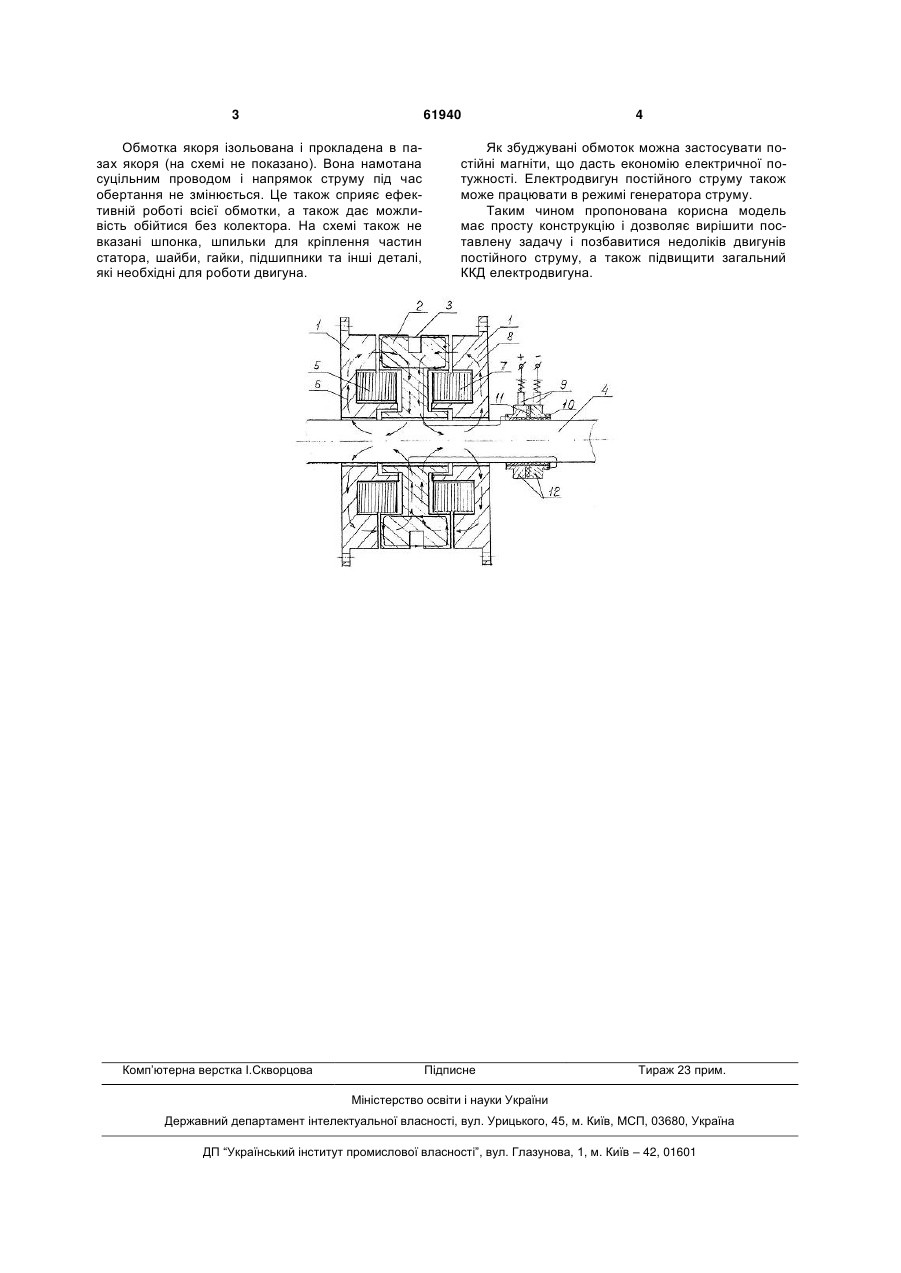

1. Електричний двигун постійного струму, що містить статор з обмотками збудження і якір з обмоткою, закріплений на валу двигуна, який відрізняється тим, що замість колектора струм на об 3 61940 Обмотка якоря ізольована і прокладена в пазах якоря (на схемі не показано). Вона намотана суцільним проводом і напрямок струму під час обертання не змінюється. Це також сприяє ефективній роботі всієї обмотки, а також дає можливість обійтися без колектора. На схемі також не вказані шпонка, шпильки для кріплення частин статора, шайби, гайки, підшипники та інші деталі, які необхідні для роботи двигуна. Комп’ютерна верстка І.Скворцова 4 Як збуджувані обмоток можна застосувати постійні магніти, що дасть економію електричної потужності. Електродвигун постійного струму також може працювати в режимі генератора струму. Таким чином пропонована корисна модель має просту конструкцію і дозволяє вирішити поставлену задачу і позбавитися недоліків двигунів постійного струму, а також підвищити загальний ККД електродвигуна. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc electric motor
Автори англійськоюKuzmenko Hryhorii Petrovych, Kuzmenko Petro Hryhorovych, Kuzmenko Mykola Petrovych
Назва патенту російськоюЭлектрический двигатель постоянного тока
Автори російськоюКузьменко Григорий Петрович, Кузьменко Петр Григорьевич, Кузьменко Николай Петрович
МПК / Мітки
МПК: H02K 23/00
Мітки: струму, електричний, постійного, двигун
