Дозувально-фасувальний пристрій для сипкої продукції
Номер патенту: 94924
Опубліковано: 10.12.2014
Автори: Волчко Анатолій Іванович, Деренівська Анастасія Василівна, Кривопляс-Володіна Людмила Олександрівна, Гавва Олександр Миколайович
Формула / Реферат
Дозувально-фасувальний пристрій для сипкої продукції, що включає бункер з шиберною заслінкою, вібраційний живильник, зважувальну місткість з відкидним дном, датчик ваги, який відрізняється тим, що додатково включає позиційний пневмопривід для переміщення шиберної заслінки бункера, механізм регулювання положення зважувальної місткості відносно несучого органу живильника, систему зчитування поточної ваги дози продукції, систему керування механізмом регулювання положення зважувальної місткості, систему керування позиційним пневмоприводом для переміщення шиберної заслінки бункера, систему керування транспортною системою живильника.
Текст

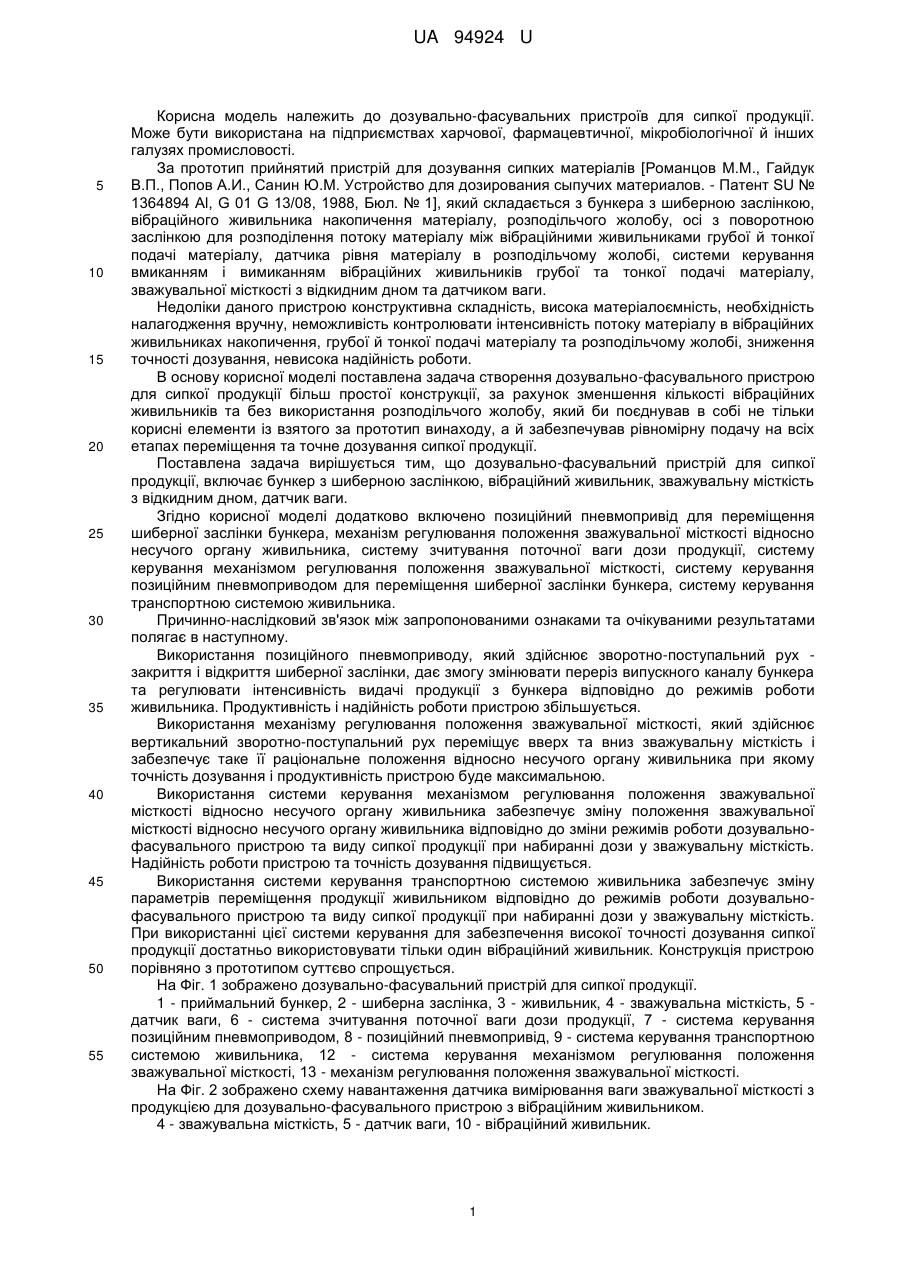

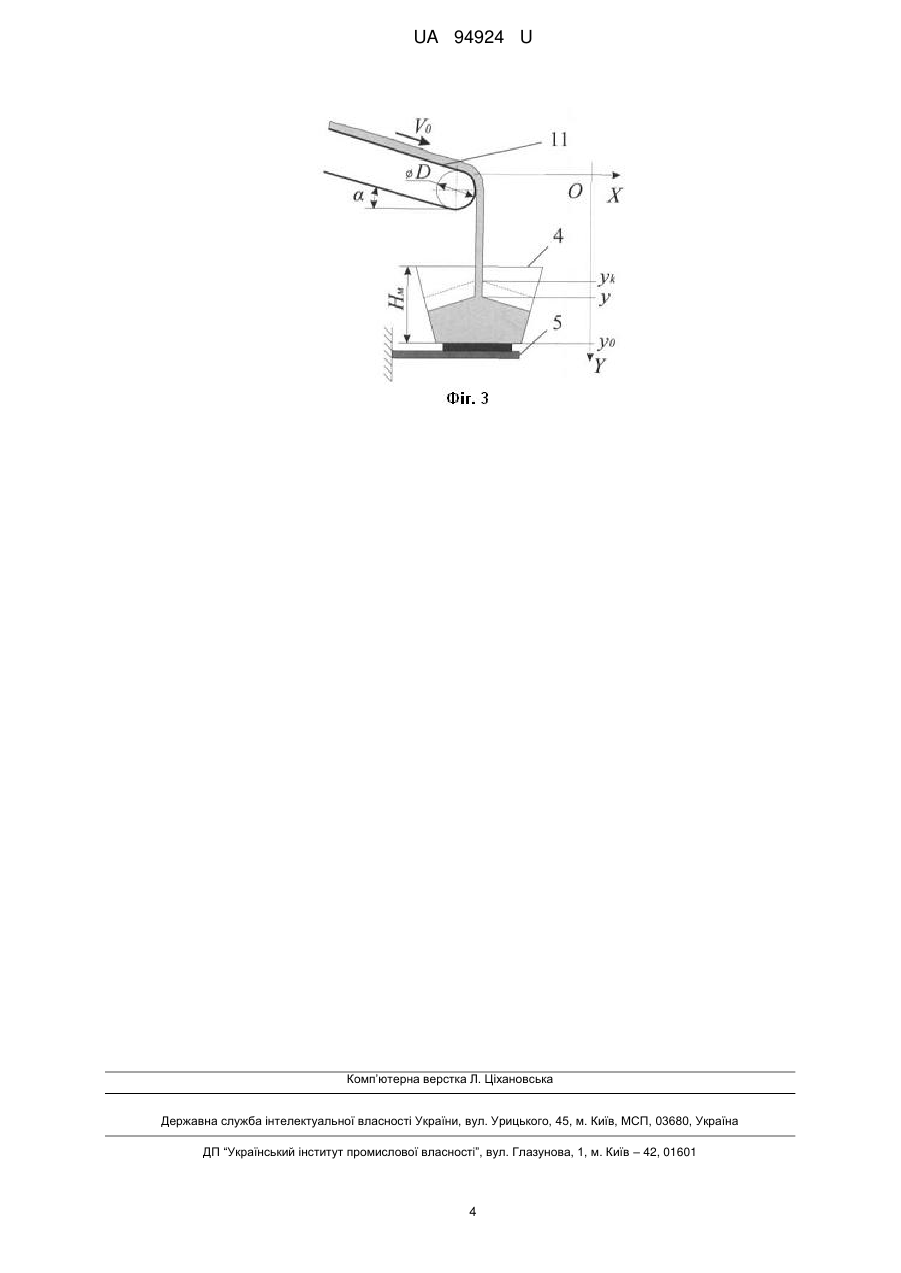

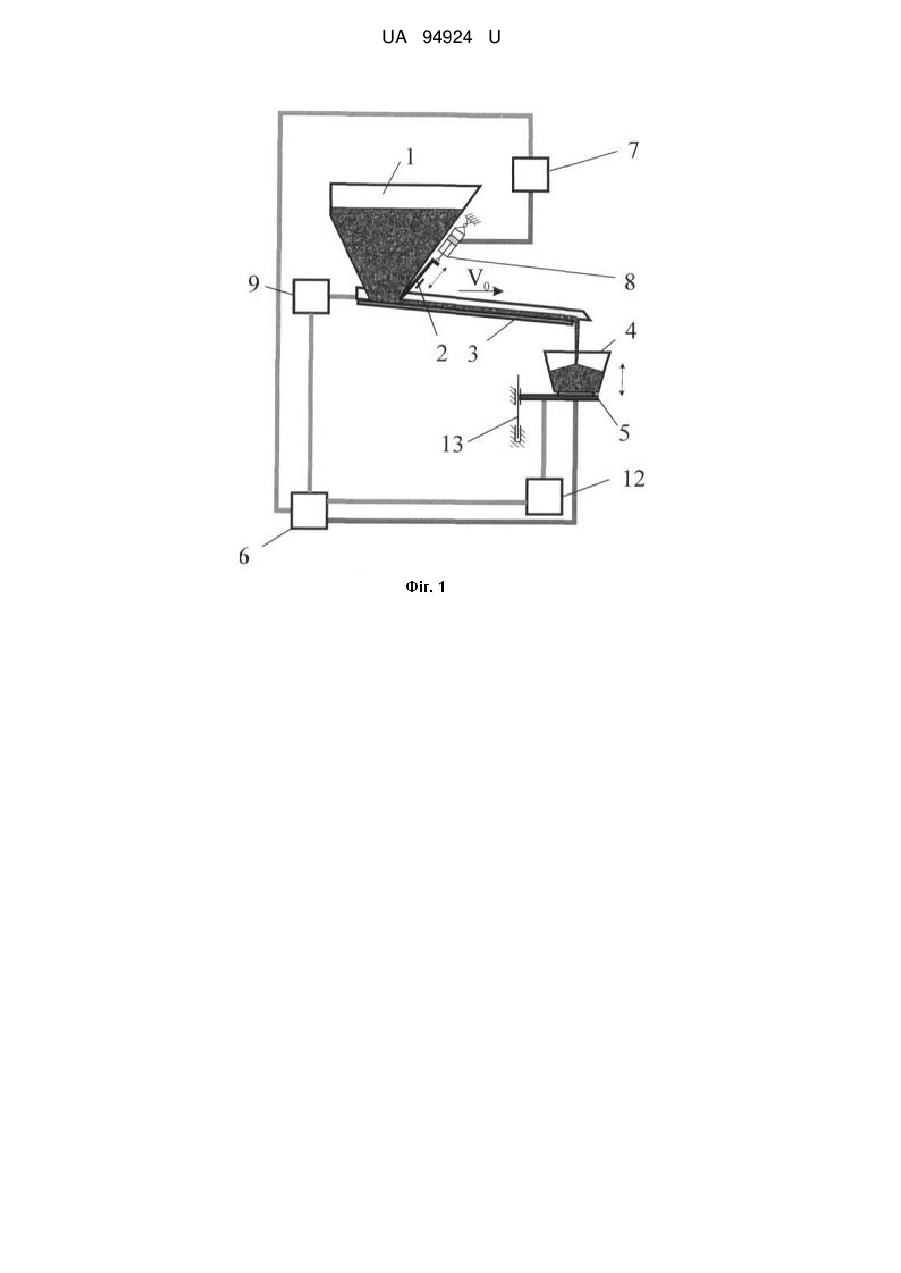

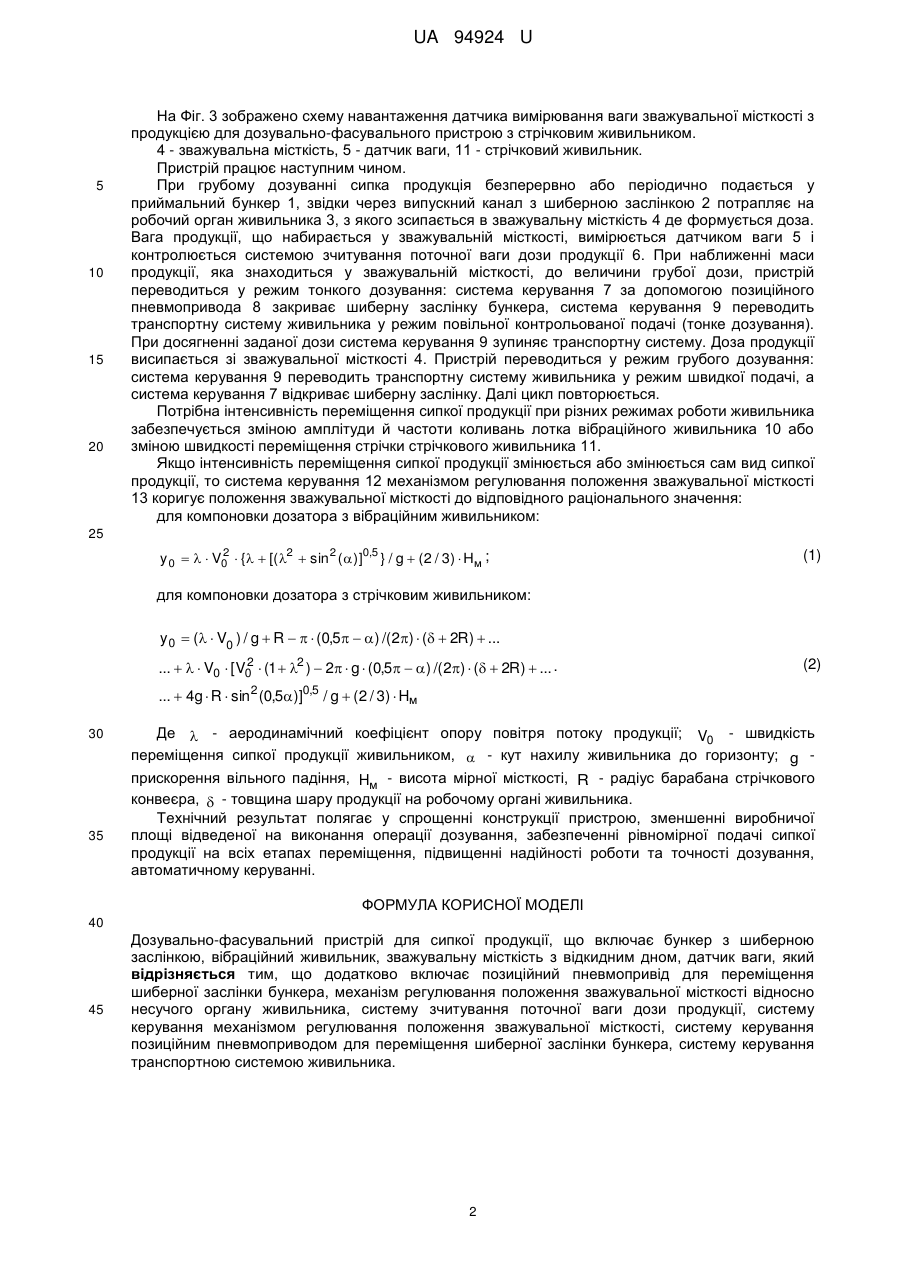

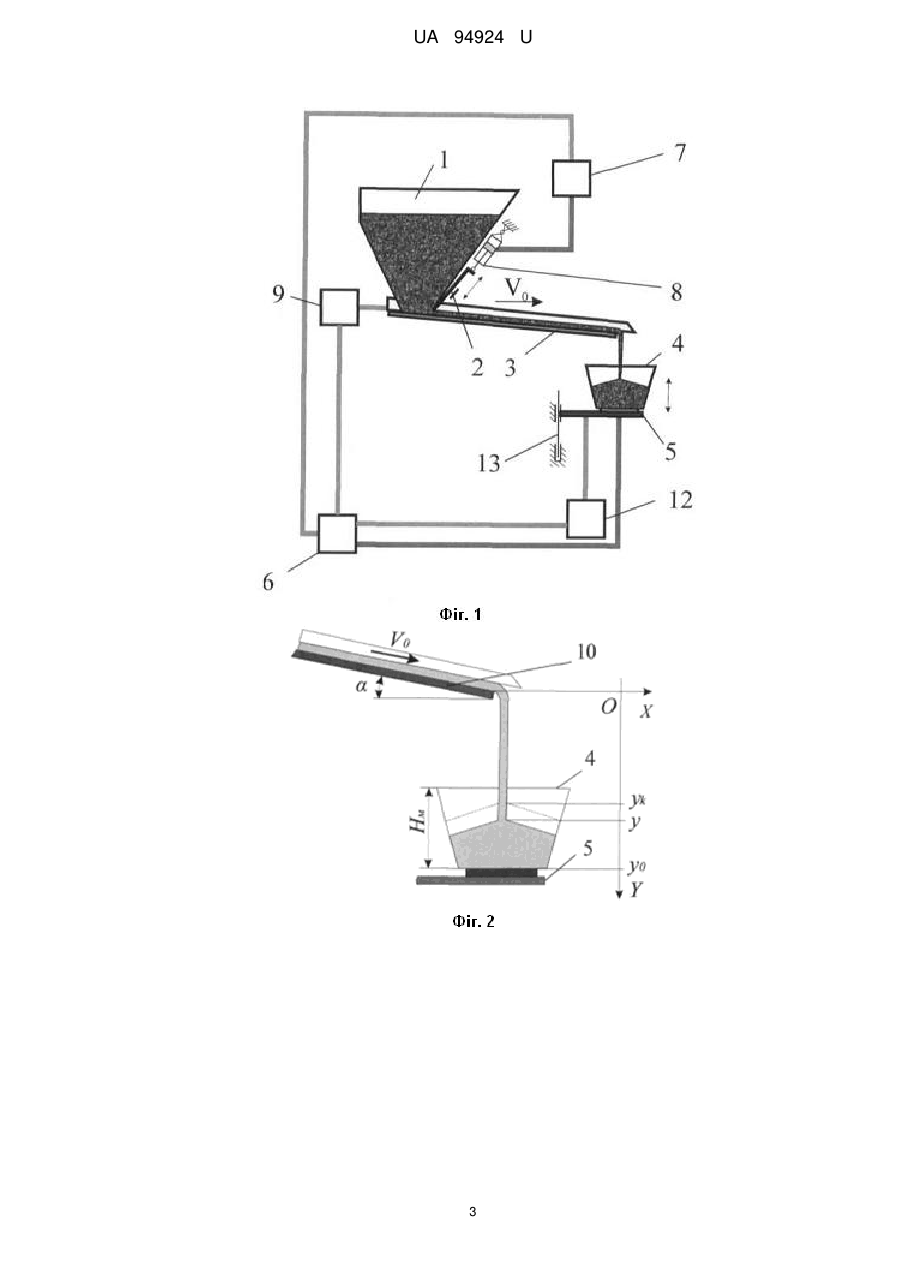

Реферат: Дозувально-фасувальний пристрій для сипкої продукції, що включає бункер з шиберною заслінкою, вібраційний живильник, зважувальну місткість з відкидним дном, датчик ваги, причому пристрій додатково включає позиційний пневмопривід для переміщення шиберної заслінки бункера, механізм регулювання положення зважувальної місткості відносно несучого органу живильника, систему зчитування поточної ваги дози продукції, систему керування механізмом регулювання положення зважувальної місткості, систему керування позиційним пневмоприводом для переміщення шиберної заслінки бункера, систему керування транспортною системою живильника. UA 94924 U (54) ДОЗУВАЛЬНО-ФАСУВАЛЬНИЙ ПРИСТРІЙ ДЛЯ СИПКОЇ ПРОДУКЦІЇ UA 94924 U UA 94924 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до дозувально-фасувальних пристроїв для сипкої продукції. Може бути використана на підприємствах харчової, фармацевтичної, мікробіологічної й інших галузях промисловості. За прототип прийнятий пристрій для дозування сипких матеріалів [Романцов М.М., Гайдук В.П., Попов А.И., Санин Ю.М. Устройство для дозирования сыпучих материалов. - Патент SU № 1364894 Al, G 01 G 13/08, 1988, Бюл. № 1], який складається з бункера з шиберною заслінкою, вібраційного живильника накопичення матеріалу, розподільчого жолобу, осі з поворотною заслінкою для розподілення потоку матеріалу між вібраційними живильниками грубої й тонкої подачі матеріалу, датчика рівня матеріалу в розподільчому жолобі, системи керування вмиканням і вимиканням вібраційних живильників грубої та тонкої подачі матеріалу, зважувальної місткості з відкидним дном та датчиком ваги. Недоліки даного пристрою конструктивна складність, висока матеріалоємність, необхідність налагодження вручну, неможливість контролювати інтенсивність потоку матеріалу в вібраційних живильниках накопичення, грубої й тонкої подачі матеріалу та розподільчому жолобі, зниження точності дозування, невисока надійність роботи. В основу корисної моделі поставлена задача створення дозувально-фасувального пристрою для сипкої продукції більш простої конструкції, за рахунок зменшення кількості вібраційних живильників та без використання розподільчого жолобу, який би поєднував в собі не тільки корисні елементи із взятого за прототип винаходу, а й забезпечував рівномірну подачу на всіх етапах переміщення та точне дозування сипкої продукції. Поставлена задача вирішується тим, що дозувально-фасувальний пристрій для сипкої продукції, включає бункер з шиберною заслінкою, вібраційний живильник, зважувальну місткість з відкидним дном, датчик ваги. Згідно корисної моделі додатково включено позиційний пневмопривід для переміщення шиберної заслінки бункера, механізм регулювання положення зважувальної місткості відносно несучого органу живильника, систему зчитування поточної ваги дози продукції, систему керування механізмом регулювання положення зважувальної місткості, систему керування позиційним пневмоприводом для переміщення шиберної заслінки бункера, систему керування транспортною системою живильника. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Використання позиційного пневмоприводу, який здійснює зворотно-поступальний рух закриття і відкриття шиберної заслінки, дає змогу змінювати переріз випускного каналу бункера та регулювати інтенсивність видачі продукції з бункера відповідно до режимів роботи живильника. Продуктивність і надійність роботи пристрою збільшується. Використання механізму регулювання положення зважувальної місткості, який здійснює вертикальний зворотно-поступальний рух переміщує вверх та вниз зважувальну місткість і забезпечує таке її раціональне положення відносно несучого органу живильника при якому точність дозування і продуктивність пристрою буде максимальною. Використання системи керування механізмом регулювання положення зважувальної місткості відносно несучого органу живильника забезпечує зміну положення зважувальної місткості відносно несучого органу живильника відповідно до зміни режимів роботи дозувальнофасувального пристрою та виду сипкої продукції при набиранні дози у зважувальну місткість. Надійність роботи пристрою та точність дозування підвищується. Використання системи керування транспортною системою живильника забезпечує зміну параметрів переміщення продукції живильником відповідно до режимів роботи дозувальнофасувального пристрою та виду сипкої продукції при набиранні дози у зважувальну місткість. При використанні цієї системи керування для забезпечення високої точності дозування сипкої продукції достатньо використовувати тільки один вібраційний живильник. Конструкція пристрою порівняно з прототипом суттєво спрощується. На Фіг. 1 зображено дозувально-фасувальний пристрій для сипкої продукції. 1 - приймальний бункер, 2 - шиберна заслінка, 3 - живильник, 4 - зважувальна місткість, 5 датчик ваги, 6 - система зчитування поточної ваги дози продукції, 7 - система керування позиційним пневмоприводом, 8 - позиційний пневмопривід, 9 - система керування транспортною системою живильника, 12 - система керування механізмом регулювання положення зважувальної місткості, 13 - механізм регулювання положення зважувальної місткості. На Фіг. 2 зображено схему навантаження датчика вимірювання ваги зважувальної місткості з продукцією для дозувально-фасувального пристрою з вібраційним живильником. 4 - зважувальна місткість, 5 - датчик ваги, 10 - вібраційний живильник. 1 UA 94924 U 5 10 15 20 На Фіг. 3 зображено схему навантаження датчика вимірювання ваги зважувальної місткості з продукцією для дозувально-фасувального пристрою з стрічковим живильником. 4 - зважувальна місткість, 5 - датчик ваги, 11 - стрічковий живильник. Пристрій працює наступним чином. При грубому дозуванні сипка продукція безперервно або періодично подається у приймальний бункер 1, звідки через випускний канал з шиберною заслінкою 2 потрапляє на робочий орган живильника 3, з якого зсипається в зважувальну місткість 4 де формується доза. Вага продукції, що набирається у зважувальній місткості, вимірюється датчиком ваги 5 і контролюється системою зчитування поточної ваги дози продукції 6. При наближенні маси продукції, яка знаходиться у зважувальній місткості, до величини грубої дози, пристрій переводиться у режим тонкого дозування: система керування 7 за допомогою позиційного пневмопривода 8 закриває шиберну заслінку бункера, система керування 9 переводить транспортну систему живильника у режим повільної контрольованої подачі (тонке дозування). При досягненні заданої дози система керування 9 зупиняє транспортну систему. Доза продукції висипається зі зважувальної місткості 4. Пристрій переводиться у режим грубого дозування: система керування 9 переводить транспортну систему живильника у режим швидкої подачі, а система керування 7 відкриває шиберну заслінку. Далі цикл повторюється. Потрібна інтенсивність переміщення сипкої продукції при різних режимах роботи живильника забезпечується зміною амплітуди й частоти коливань лотка вібраційного живильника 10 або зміною швидкості переміщення стрічки стрічкового живильника 11. Якщо інтенсивність переміщення сипкої продукції змінюється або змінюється сам вид сипкої продукції, то система керування 12 механізмом регулювання положення зважувальної місткості 13 коригує положення зважувальної місткості до відповідного раціонального значення: для компоновки дозатора з вібраційним живильником: 25 2 y 0 V0 { [( 2 sin 2 ( )]0,5 } / g (2 / 3) Hм ; (1) для компоновки дозатора з стрічковим живильником: y 0 ( V0 ) / g R (0,5 ) /( 2) ( 2R) ... 2 ... V0 [ V0 (1 2 ) 2 g (0,5 ) /( 2) ( 2R) ... . (2) ... 4g R sin 2 (0,5 )]0,5 / g (2 / 3) Hм 30 35 Де - аеродинамічний коефіцієнт опору повітря потоку продукції; V0 - швидкість переміщення сипкої продукції живильником, - кут нахилу живильника до горизонту; g прискорення вільного падіння, Hм - висота мірної місткості, R - радіус барабана стрічкового конвеєра, - товщина шару продукції на робочому органі живильника. Технічний результат полягає у спрощенні конструкції пристрою, зменшенні виробничої площі відведеної на виконання операції дозування, забезпеченні рівномірної подачі сипкої продукції на всіх етапах переміщення, підвищенні надійності роботи та точності дозування, автоматичному керуванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Дозувально-фасувальний пристрій для сипкої продукції, що включає бункер з шиберною заслінкою, вібраційний живильник, зважувальну місткість з відкидним дном, датчик ваги, який відрізняється тим, що додатково включає позиційний пневмопривід для переміщення шиберної заслінки бункера, механізм регулювання положення зважувальної місткості відносно несучого органу живильника, систему зчитування поточної ваги дози продукції, систему керування механізмом регулювання положення зважувальної місткості, систему керування позиційним пневмоприводом для переміщення шиберної заслінки бункера, систему керування транспортною системою живильника. 2 UA 94924 U 3 UA 94924 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюDerenivska Anastasia Vasylivna, Havva Oleksandr Mykolaiovych, Kryvoplias-Volodina Liudmyla Oleksandrivna, Volchko Anatolii Ivanovych
Автори російськоюДеренивская Анастасия Васильевна, Гавва Александр Николаевич, Кривопляс-Володина Людмила Александровна, Волчко Анатолий Иванович
МПК / Мітки
МПК: G01G 13/08
Мітки: сипкої, пристрій, продукції, дозувально-фасувальний
