Установка для підготовки відходів до утилізації
Номер патенту: 62042
Опубліковано: 10.08.2011
Автори: Кралін Андрій Костянтинович, Живченко Володимир Семенович
Формула / Реферат
Установка для підготовки відходів до утилізації, що складається з корпусу, передньої стінки з футерівкою, валком, пружним зв'язком передньої стінки з футерівкою і валом, механізмом для регулювання зазору між валком і передньою стінкою з футерівкою, приймального бункера, яка відрізняється тим, що передня стінка з футерівкою шарнірно закріплена верхньою частиною до корпусу, а нижня спирається на пружний елемент, підшипник вала жорстко закріплений на корпусі, бункер додатково забезпечений подавальним пристроєм.
Текст

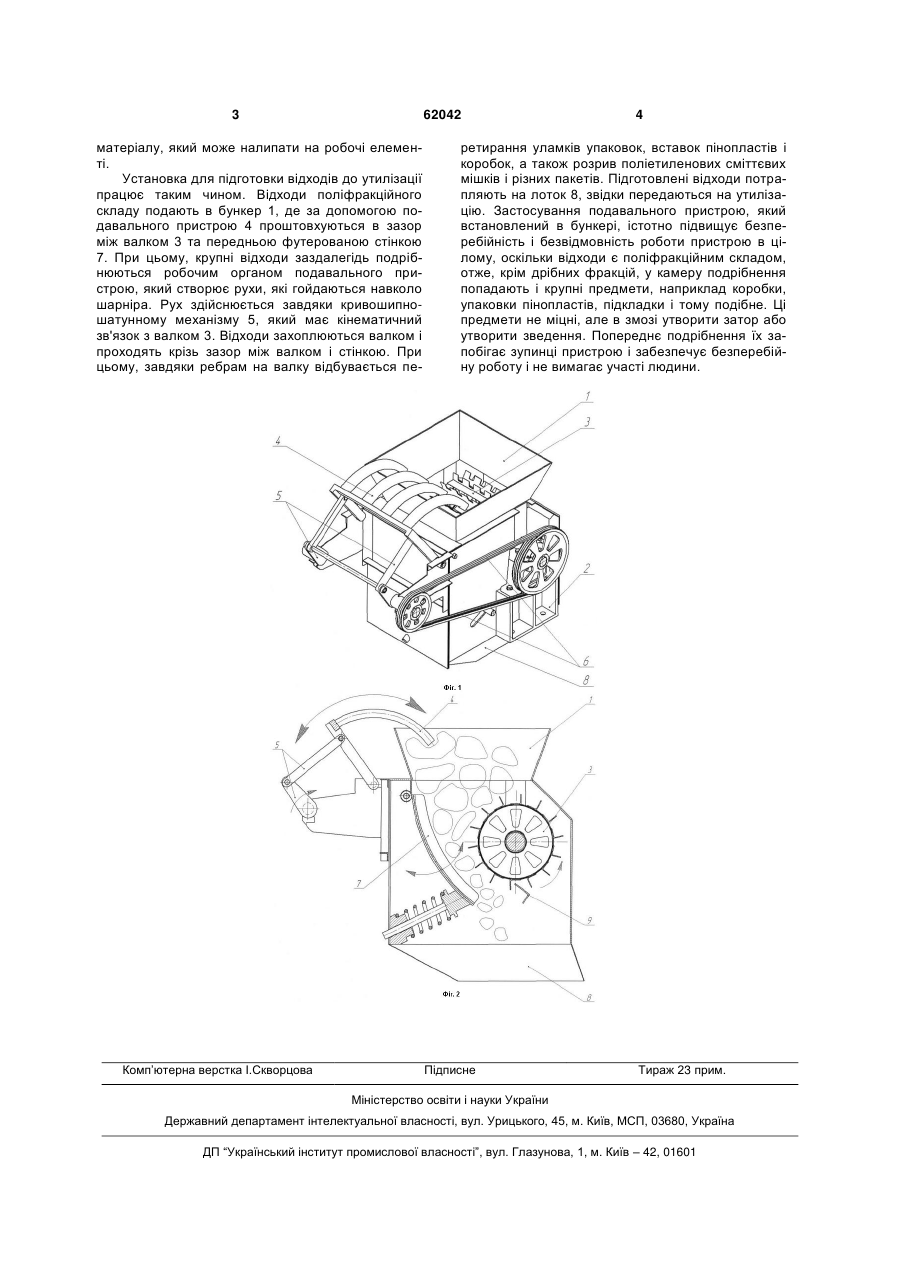

Установка для підготовки відходів до утилізації, що складається з корпусу, передньої стінки з 3 62042 матеріалу, який може налипати на робочі елементі. Установка для підготовки відходів до утилізації працює таким чином. Відходи поліфракційного складу подають в бункер 1, де за допомогою подавального пристрою 4 проштовхуються в зазор між валком 3 та передньою футерованою стінкою 7. При цьому, крупні відходи заздалегідь подрібнюються робочим органом подавального пристрою, який створює рухи, які гойдаються навколо шарніра. Рух здійснюється завдяки кривошипношатунному механізму 5, який має кінематичний зв'язок з валком 3. Відходи захоплюються валком і проходять крізь зазор між валком і стінкою. При цьому, завдяки ребрам на валку відбувається пе Комп’ютерна верстка І.Скворцова 4 ретирання уламків упаковок, вставок пінопластів і коробок, а також розрив поліетиленових сміттєвих мішків і різних пакетів. Підготовлені відходи потрапляють на лоток 8, звідки передаються на утилізацію. Застосування подавального пристрою, який встановлений в бункері, істотно підвищує безперебійність і безвідмовність роботи пристрою в цілому, оскільки відходи є поліфракційним складом, отже, крім дрібних фракцій, у камеру подрібнення попадають і крупні предмети, наприклад коробки, упаковки пінопластів, підкладки і тому подібне. Ці предмети не міцні, але в змозі утворити затор або утворити зведення. Попереднє подрібнення їх запобігає зупинці пристрою і забезпечує безперебійну роботу і не вимагає участі людини. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for preparation of waste for recycling
Автори англійськоюZhyvchenko Volodymyr Semenovych, Kralin Andrii Kostiantynovych
Назва патенту російськоюУстановка для подготовки отходов к утилизации
Автори російськоюЖивченко Владимир Семенович, Кралин Андрей Константинович
МПК / Мітки
МПК: B02C 4/00
Мітки: утилізації, підготовки, установка, відходів
