Застосування плоского або телевізійного екрана в стані включення в електричну мережу живлення персонального комп’ютера або телевізора як джерела поляризованого випромінювання

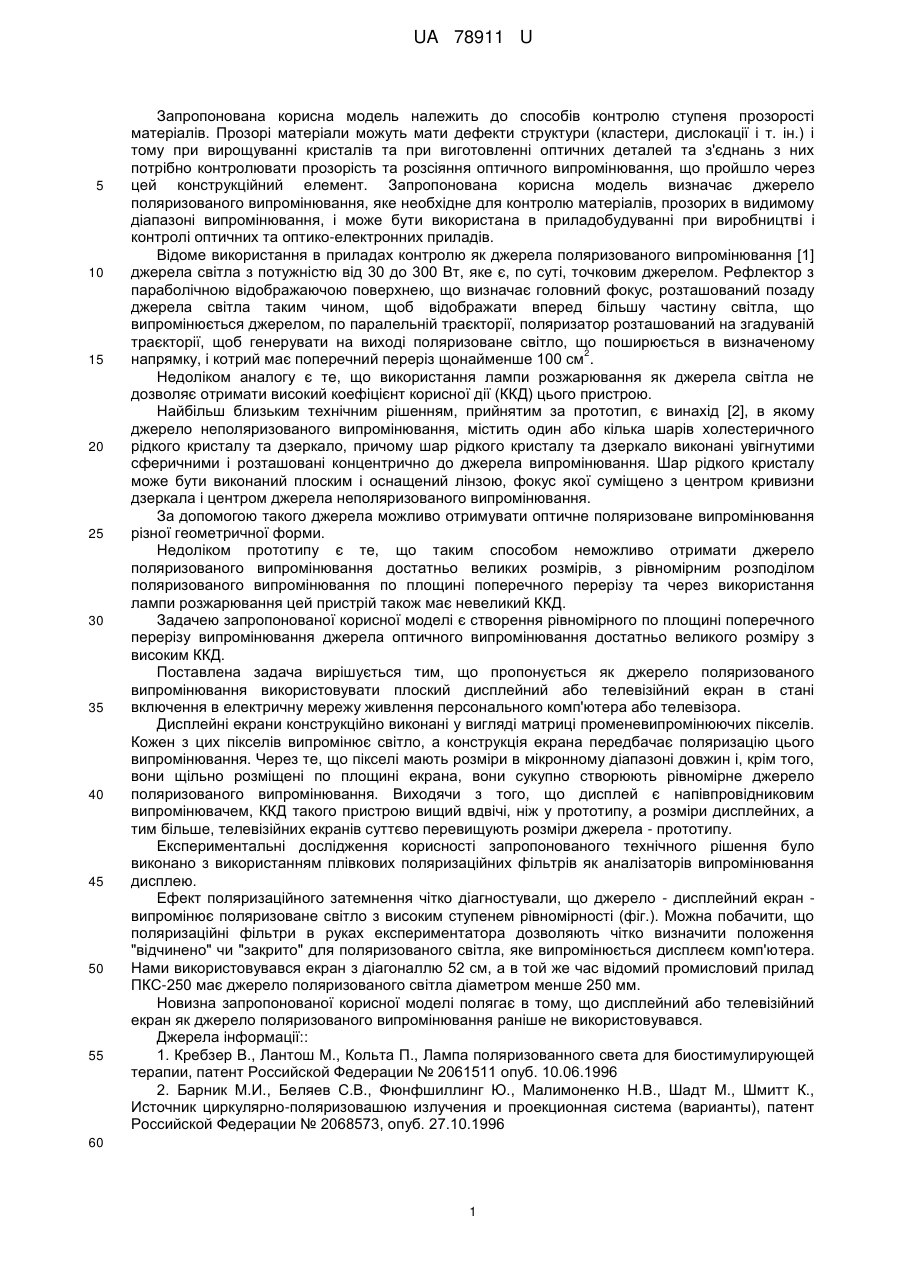

Реферат: Застосування плоского дисплейного або телевізійного екрана в стані включення в електричну мережу живлення персонального комп'ютера або телевізора як джерела поляризованого випромінювання. UA 78911 U (54) ЗАСТОСУВАННЯ ПЛОСКОГО АБО ТЕЛЕВІЗІЙНОГО ЕКРАНА В СТАНІ ВКЛЮЧЕННЯ В ЕЛЕКТРИЧНУ МЕРЕЖУ ЖИВЛЕННЯ ПЕРСОНАЛЬНОГО КОМП'ЮТЕРА АБО ТЕЛЕВІЗОРА ЯК ДЖЕРЕЛА ПОЛЯРИЗОВАНОГО ВИПРОМІНЮВАННЯ UA 78911 U UA 78911 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до способів контролю ступеня прозорості матеріалів. Прозорі матеріали можуть мати дефекти структури (кластери, дислокації і т. ін.) і тому при вирощуванні кристалів та при виготовленні оптичних деталей та з'єднань з них потрібно контролювати прозорість та розсіяння оптичного випромінювання, що пройшло через цей конструкційний елемент. Запропонована корисна модель визначає джерело поляризованого випромінювання, яке необхідне для контролю матеріалів, прозорих в видимому діапазоні випромінювання, і може бути використана в приладобудуванні при виробництві і контролі оптичних та оптико-електронних приладів. Відоме використання в приладах контролю як джерела поляризованого випромінювання [1] джерела світла з потужністю від 30 до 300 Вт, яке є, по суті, точковим джерелом. Рефлектор з параболічною відображаючою поверхнею, що визначає головний фокус, розташований позаду джерела світла таким чином, щоб відображати вперед більшу частину світла, що випромінюється джерелом, по паралельній траєкторії, поляризатор розташований на згадуваній траєкторії, щоб генерувати на виході поляризоване світло, що поширюється в визначеному 2 напрямку, і котрий має поперечний переріз щонайменше 100 см . Недоліком аналогу є те, що використання лампи розжарювання як джерела світла не дозволяє отримати високий коефіцієнт корисної дії (ККД) цього пристрою. Найбільш близьким технічним рішенням, прийнятим за прототип, є винахід [2], в якому джерело неполяризованого випромінювання, містить один або кілька шарів холестеричного рідкого кристалу та дзеркало, причому шар рідкого кристалу та дзеркало виконані увігнутими сферичними і розташовані концентрично до джерела випромінювання. Шар рідкого кристалу може бути виконаний плоским і оснащений лінзою, фокус якої суміщено з центром кривизни дзеркала і центром джерела неполяризованого випромінювання. За допомогою такого джерела можливо отримувати оптичне поляризоване випромінювання різної геометричної форми. Недоліком прототипу є те, що таким способом неможливо отримати джерело поляризованого випромінювання достатньо великих розмірів, з рівномірним розподілом поляризованого випромінювання по площині поперечного перерізу та через використання лампи розжарювання цей пристрій також має невеликий ККД. Задачею запропонованої корисної моделі є створення рівномірного по площині поперечного перерізу випромінювання джерела оптичного випромінювання достатньо великого розміру з високим ККД. Поставлена задача вирішується тим, що пропонується як джерело поляризованого випромінювання використовувати плоский дисплейний або телевізійний екран в стані включення в електричну мережу живлення персонального комп'ютера або телевізора. Дисплейні екрани конструкційно виконані у вигляді матриці променевипромінюючих пікселів. Кожен з цих пікселів випромінює світло, а конструкція екрана передбачає поляризацію цього випромінювання. Через те, що пікселі мають розміри в мікронному діапазоні довжин і, крім того, вони щільно розміщені по площині екрана, вони сукупно створюють рівномірне джерело поляризованого випромінювання. Виходячи з того, що дисплей є напівпровідниковим випромінювачем, ККД такого пристрою вищий вдвічі, ніж у прототипу, а розміри дисплейних, а тим більше, телевізійних екранів суттєво перевищують розміри джерела - прототипу. Експериментальні дослідження корисності запропонованого технічного рішення було виконано з використанням плівкових поляризаційних фільтрів як аналізаторів випромінювання дисплею. Ефект поляризаційного затемнення чітко діагностували, що джерело - дисплейний екран випромінює поляризоване світло з високим ступенем рівномірності (фіг.). Можна побачити, що поляризаційні фільтри в руках експериментатора дозволяють чітко визначити положення "відчинено" чи "закрито" для поляризованого світла, яке випромінюється дисплеєм комп'ютера. Нами використовувався екран з діагоналлю 52 см, а в той же час відомий промисловий прилад ПКС-250 має джерело поляризованого світла діаметром менше 250 мм. Новизна запропонованої корисної моделі полягає в тому, що дисплейний або телевізійний екран як джерело поляризованого випромінювання раніше не використовувався. Джерела інформації:: 1. Кребзер В., Лантош М., Кольта П., Лампа поляризованного света для биостимулирующей терапии, патент Российской Федерации № 2061511 опуб. 10.06.1996 2. Барник М.И., Беляев С.В., Фюнфшиллинг Ю., Малимоненко Η.В., Шадт Μ., Шмитт К., Источник циркулярно-поляризовашюю излучения и проекционная система (варианты), патент Российской Федерации № 2068573, опуб. 27.10.1996 60 1 UA 78911 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Застосування плоского дисплейного або телевізійного екрана в стані включення в електричну мережу живлення персонального комп'ютера або телевізора як джерела поляризованого випромінювання. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
