Контактний елемент масообмінного апарата

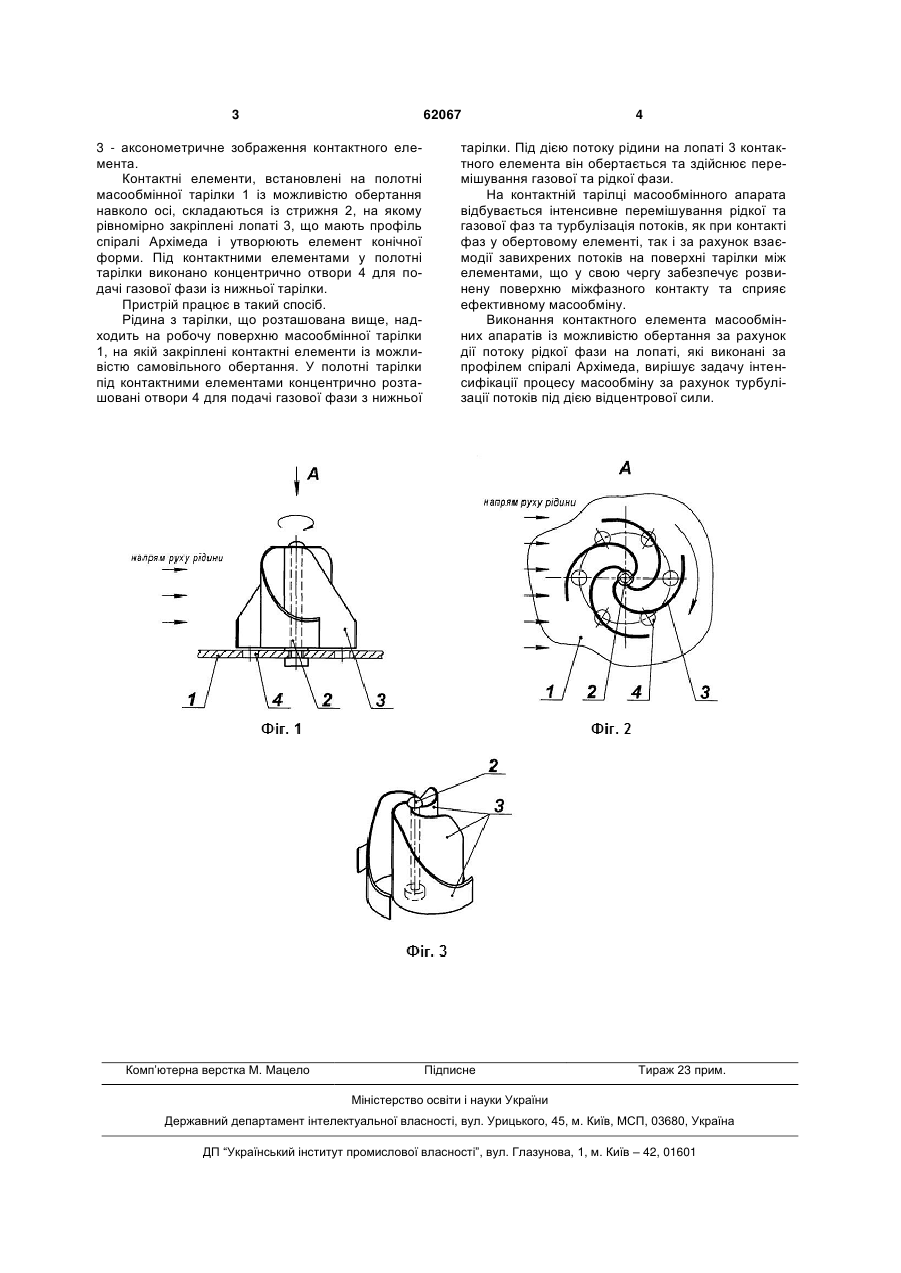

1. Контактний елемент масообмінного апарата тарілчастого типу, що забезпечує контакт рідкої та газової фаз за принципом закручування потоків лопатями, розташованими рівномірно навколо стрижня, який відрізняється тим, що лопаті елемента виконано за профілем спіралі Архімеда. 2. Контактний елемент за п. 1, який відрізняється тим, що під дією потоку рідини на поверхню лопатей набуває самовільного обертового руху. UA (21) u201100831 (22) 25.01.2011 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) АН ГАЛИНА ЮРІЇВНА, ВАЛУЙСКОВА СЛАВА СЕРГІЇВНА, ЛУКАШОВА ВІКТОРІЯ ДИМИРІВНА (73) АН ГАЛИНА ЮРІЇВНА, ВАЛУЙСКОВА СЛАВА СЕРГІЇВНА, ЛУКАШОВА ВІКТОРІЯ ДИМИРІВНА 2 (19) 1 3 62067 3 - аксонометричне зображення контактного елемента. Контактні елементи, встановлені на полотні масообмінної тарілки 1 із можливістю обертання навколо осі, складаються із стрижня 2, на якому рівномірно закріплені лопаті 3, що мають профіль спіралі Архімеда і утворюють елемент конічної форми. Під контактними елементами у полотні тарілки виконано концентрично отвори 4 для подачі газової фази із нижньої тарілки. Пристрій працює в такий спосіб. Рідина з тарілки, що розташована вище, надходить на робочу поверхню масообмінної тарілки 1, на якій закріплені контактні елементи із можливістю самовільного обертання. У полотні тарілки під контактними елементами концентрично розташовані отвори 4 для подачі газової фази з нижньої Комп’ютерна верстка М. Мацело 4 тарілки. Під дією потоку рідини на лопаті 3 контактного елемента він обертається та здійснює перемішування газової та рідкої фази. На контактній тарілці масообмінного апарата відбувається інтенсивне перемішування рідкої та газової фаз та турбулізація потоків, як при контакті фаз у обертовому елементі, так і за рахунок взаємодії завихрених потоків на поверхні тарілки між елементами, що у свою чергу забезпечує розвинену поверхню міжфазного контакту та сприяє ефективному масообміну. Виконання контактного елемента масообмінних апаратів із можливістю обертання за рахунок дії потоку рідкої фази на лопаті, які виконані за профілем спіралі Архімеда, вирішує задачу інтенсифікації процесу масообміну за рахунок турбулізації потоків під дією відцентрової сили. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
