Тарілка масообмінної колони
Формула / Реферат
1. Тарілка масообмінної колони, що містить горизонтальне полотно з утвореними за одне ціле з ним патрубками для проходу легкої фази, а також розміщені над кожним із патрубків ковпачки з прорізами в їх нижній частині, яка відрізняється тим, що на горизонтальному полотні розміщено додаткове горизонтальне полотно, при цьому ковпачки утворено витягуванням відповідних ділянок додаткового горизонтального полотна.
2. Тарілка за п. 1, яка відрізняється тим, що основне й додаткове горизонтальні полотна розміщені з проміжком одне відносно одного, при цьому ділянки додаткового горизонтального полотна між ковпачками виконано перфорованими.
Текст

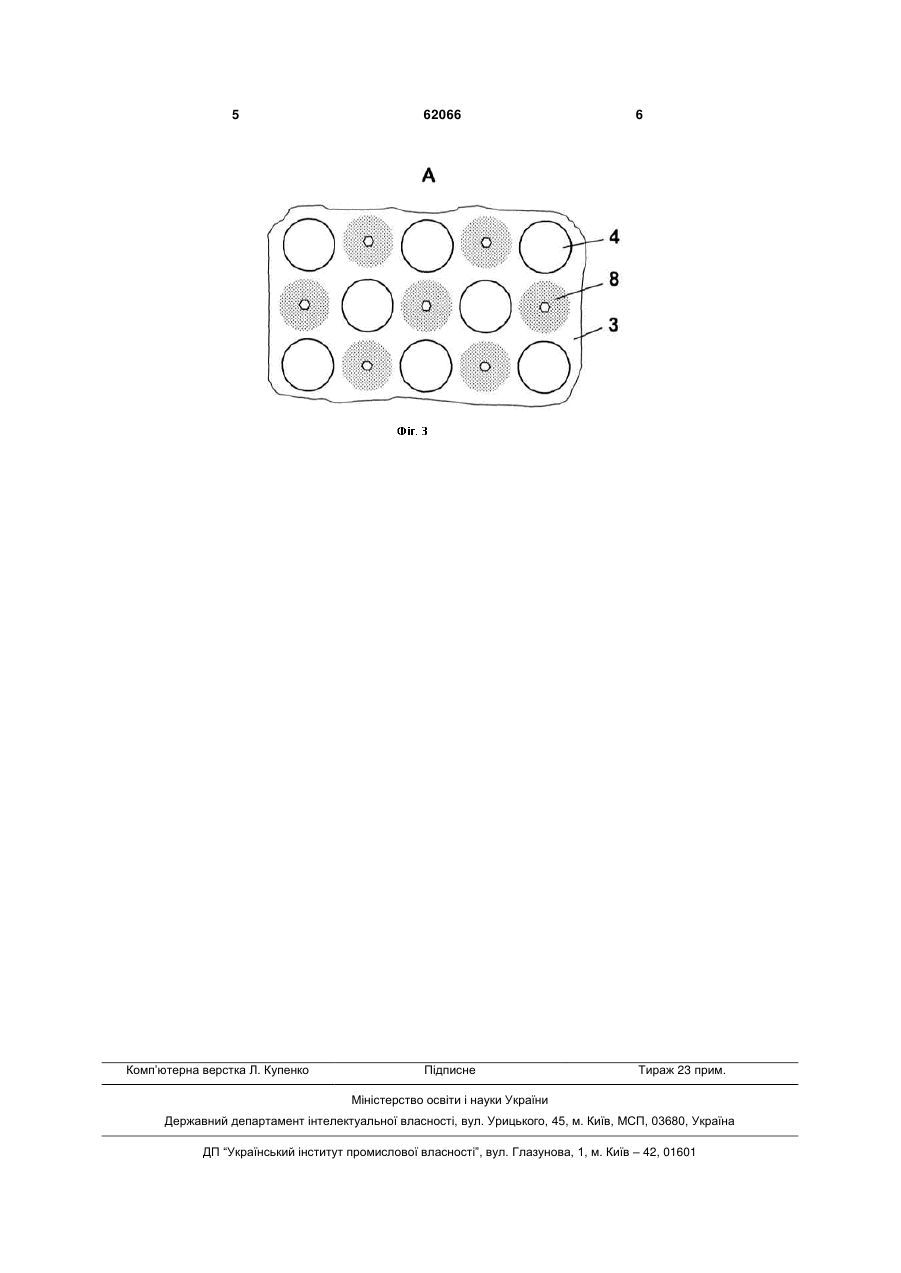

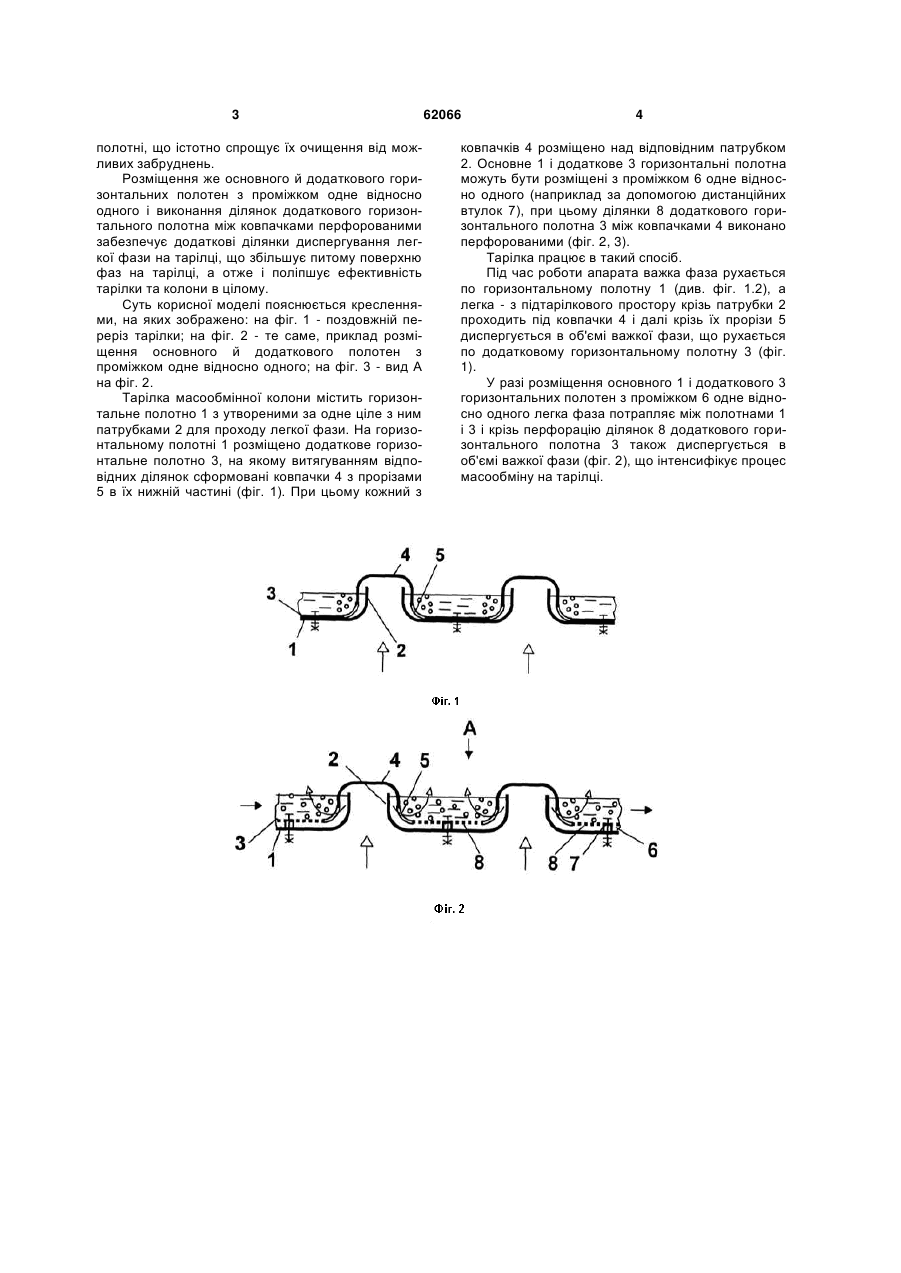

1. Тарілка масообмінної колони, що містить горизонтальне полотно з утвореними за одне ціле з ним патрубками для проходу легкої фази, а також розміщені над кожним із патрубків ковпачки з прорізами в їх нижній частині, яка відрізняється 3 полотні, що істотно спрощує їх очищення від можливих забруднень. Розміщення же основного й додаткового горизонтальних полотен з проміжком одне відносно одного і виконання ділянок додаткового горизонтального полотна між ковпачками перфорованими забезпечує додаткові ділянки диспергування легкої фази на тарілці, що збільшує питому поверхню фаз на тарілці, а отже і поліпшує ефективність тарілки та колони в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній переріз тарілки; на фіг. 2 - те саме, приклад розміщення основного й додаткового полотен з проміжком одне відносно одного; на фіг. 3 - вид А на фіг. 2. Тарілка масообмінної колони містить горизонтальне полотно 1 з утвореними за одне ціле з ним патрубками 2 для проходу легкої фази. На горизонтальному полотні 1 розміщено додаткове горизонтальне полотно 3, на якому витягуванням відповідних ділянок сформовані ковпачки 4 з прорізами 5 в їх нижній частині (фіг. 1). При цьому кожний з 62066 4 ковпачків 4 розміщено над відповідним патрубком 2. Основне 1 і додаткове 3 горизонтальні полотна можуть бути розміщені з проміжком 6 одне відносно одного (наприклад за допомогою дистанційних втулок 7), при цьому ділянки 8 додаткового горизонтального полотна 3 між ковпачками 4 виконано перфорованими (фіг. 2, 3). Тарілка працює в такий спосіб. Під час роботи апарата важка фаза рухається по горизонтальному полотну 1 (див. фіг. 1.2), а легка - з підтарілкового простору крізь патрубки 2 проходить під ковпачки 4 і далі крізь їх прорізи 5 диспергується в об'ємі важкої фази, що рухається по додатковому горизонтальному полотну 3 (фіг. 1). У разі розміщення основного 1 і додаткового 3 горизонтальних полотен з проміжком 6 одне відносно одного легка фаза потрапляє між полотнами 1 і 3 і крізь перфорацію ділянок 8 додаткового горизонтального полотна 3 також диспергується в об'ємі важкої фази (фіг. 2), що інтенсифікує процес масообміну на тарілці. 5 Комп’ютерна верстка Л. Купенко 62066 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
