Підсилювач з регулювальним коефіцієнтом підсилення

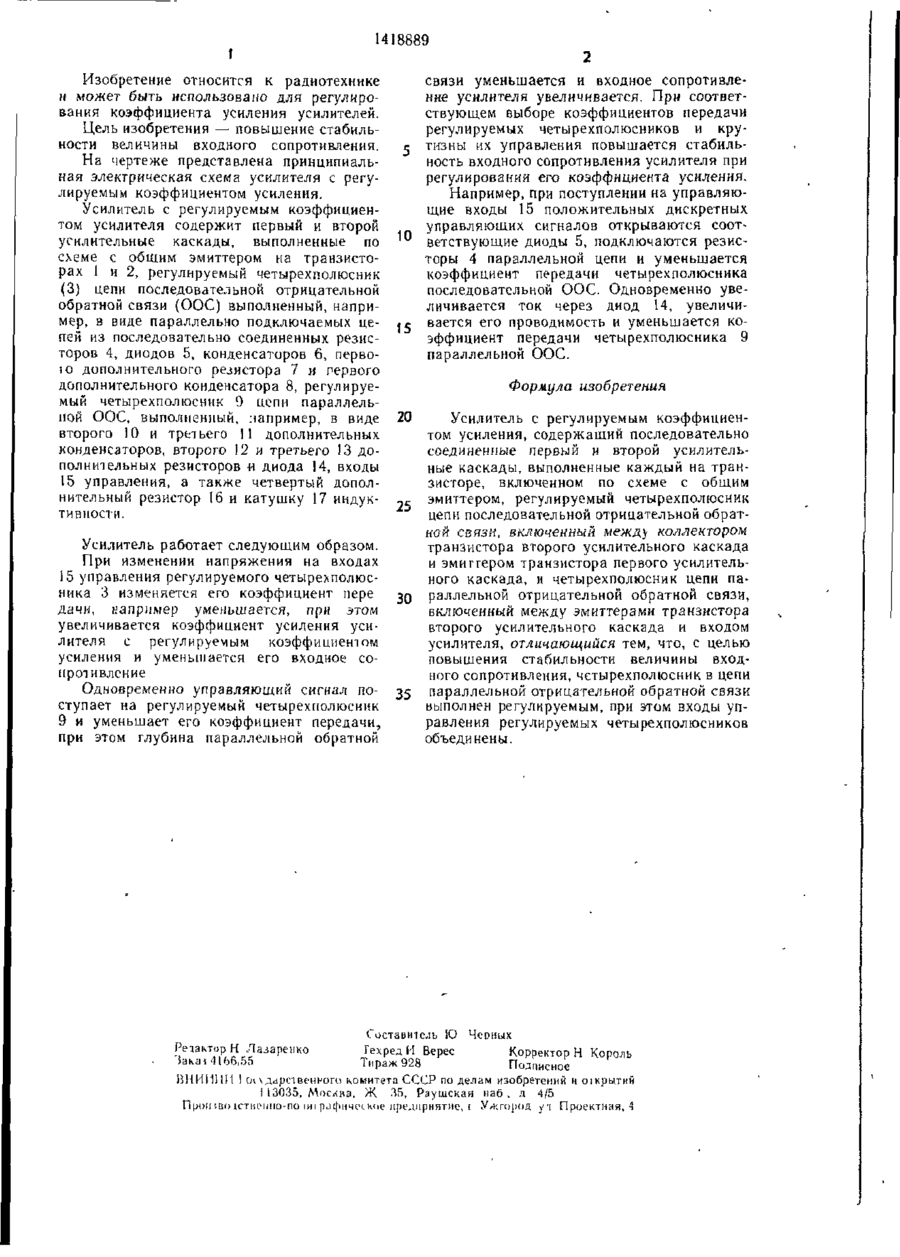

Изобретение относится к радиотехнике Цель изобретения — повышение стабильности величины входного сопротивления. Усгр-во содержит два усилительных каскада, выполненных по схеме с общим эмиттером на транзисторах 1 и 2, регулируемый четырехполюсник (РЧ) 3 цепи последовательной отриц. ОС, выполненный в виде параллельно подключаемых цепей из последовательно соединенных резисторов (Р) 4, диодов 5, конденсаторов 6, дополнительного Р 7 и дополнительного конденсатора 8, РЧ 9 цепи параллельной отриц. ОС, выполненный в виде дополнительных конденсаторов 10 и 11 дополнительных Р 12 и 13 и диода 14, входы управления 15, а также Р 16 и катушку индуктивности 17. Входы управления РЧ 3 и РЧ 9 обьединены. При изменении напряжения на входах управления 15 РЧ 3 изменяется его коэф. передачи. Если уменьшается, то коэф усиления устр-ва увеличивается и уменьшается его входное сопротивление. Одновременно управляющий сигнал поступает и на РЧ 9 и уменьшает его коэф. передачи, при этом глубина параллельной ОС уменьшается и входное сопротивление усилителя увеличивается. При соответствующем выборе коэф. передачи РЧ и крутизны их управления повышается стабильность входного сопротивленин усилителя при регулировании его коэф. усиления. 1 ил. (Л оо 00 00 1 1418889 Изобретение относится к радиотехнике и может быть использовано для регулирования коэффициента усиления усилителей. Цель изобретения — повышение стабильности величины входного сопротивления. На чертеже представлена принципиальная электрическая схема усилителя с регулируемым коэффициентом усиления. Усилитель с регулируемым коэффициентом усилителя содержит первый и второй усилительные каскады, выполненные по схеме с общим эмиттером на транзисторах 1 и 2, регулируемый четырехполюсник (3) цепи последовательной отрицательной обратной связи (ООС) выполненный, например, в виде параллельно подключаемых цепей из последовательно соединенных резисторов 4, диодов 5, конденсаторов 6, перво10 дополнительного резистора 7 и первого дополнительного конденсатора 8, регулируемый четырехполюсник 9 цепи параллельной ООС, выполненный, например, в виде второго 10 и третьего 11 дополнительных конденсаторов, второго 12 и третьего 13 дополнительных резисторов и диода 14, входы 15 управления, а также четвертый дополнительный резистор 16 и катушку 17 индуктивности. связи уменьшается и входное сопротивление усилителя увеличивается. При соответствующем выборе коэффициентов передачи регулируемых четырехполюсников и крутизны их управления повышается стабильность входного сопротивления усилителя при регулировании его коэффициента усиления. Например, при поступлении на управляющие входы 15 положительных дискретных управляющих сигналов открываются соот10 ветствующие диоды 5, подключаются резисторы 4 параллельной цепи и уменьшается коэффициент передачи четырехполюсника последовательной ООС. Одновременно увеличивается ток через диод 14, увеличи15 вается его проводимость и уменьшается коэффициент передачи четырехполюсника 9 параллельной ООС. Формула изобретения 20 Усилитель с регулируемым коэффициентом усиления, содержащий последовательно соединенные первый и второй усилительные каскады, выполненные каждый на транзисторе, включенном по схеме с общим эмиттером, регулируемый четырехполюсник цепи последовательной отрицательной обратной связи, включенный между коллектором Усилитель работает следующим образом. транзистора второго усилительного каскада При изменении напряжения на входах и эмиггером транзистора первого усилитель15 управления регулируемого четырехполюсного каскада, и четырехполюсник цепи паника 3 изменяется его коэффициент пере 30 раллельной отрицательной обратной связи, дачи, например уменьшается, при этом включенный между эмиттерами транзистора увеличивается коэффициент усиления усивторого усилительного каскада и входом лителя с регулируемым коэффициентом усилителя, отличающийся тем, что, с целью усиления и уменьшается его входное соповышения стабильности величины входпротивление ного сопротивления, четырехполюсник в цепи Одновременно управляющий сигнал по- 35 параллельной отрицательной обратной связи ступает на регулируемый четырехполюсник выполнен регулируемым, при этом входы уп9 и уменьшает его коэффициент передачи, равления регулируемых четырехполюсников при этом глубина параллельной обратной объединены. Составитель 10 Черных ГехредИ Верес Корректоры Король Тираж 928 Подписное ВНИІ1Ш1 і оі\ дарственного комитета СССР по делам изобретений и оікрьітий 113035,Москна, Ж 35, Раушская наб . л 4/5 Про)] [впістьенио-по їж рлфнческ
