Пиловловлювач із додатковою доочисткою

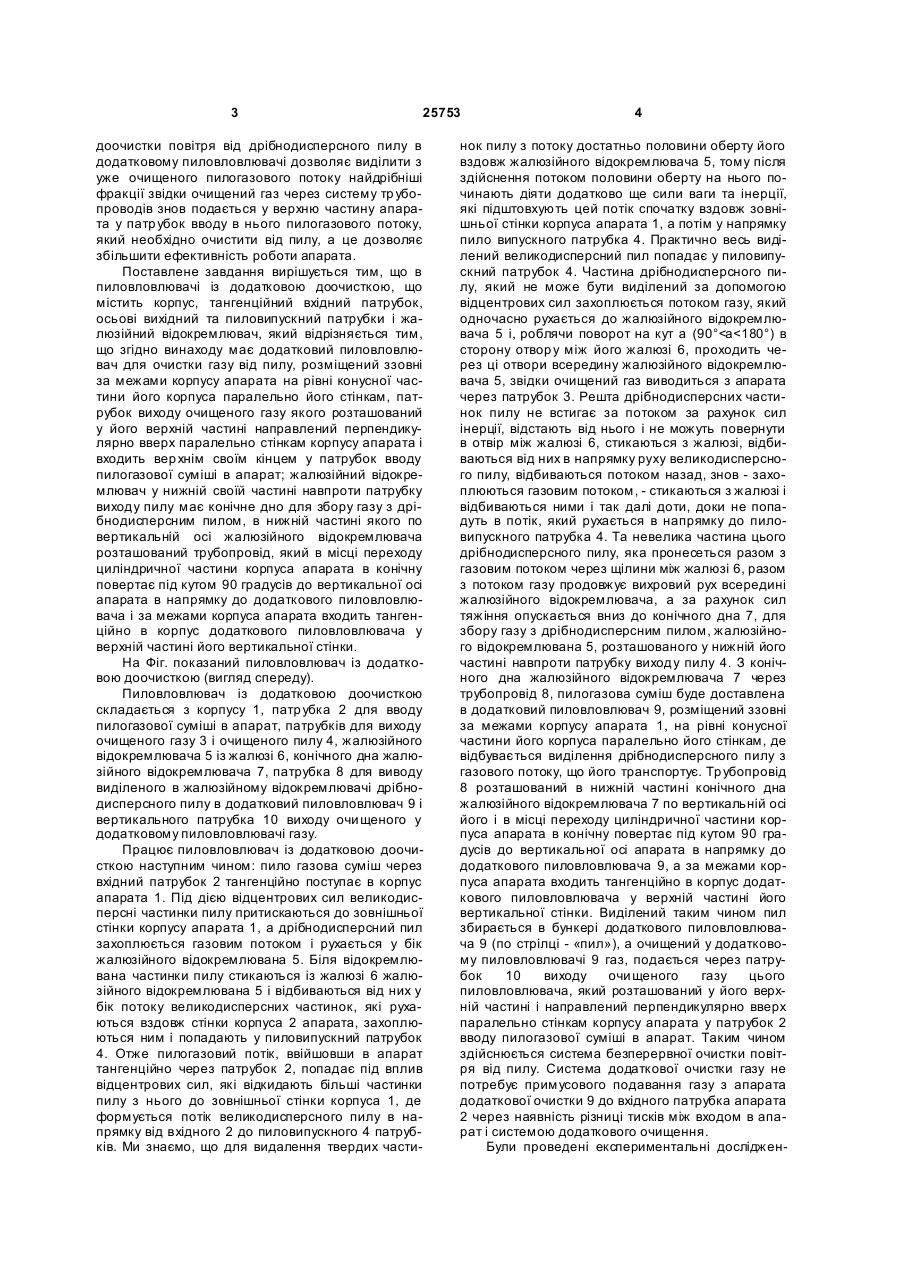

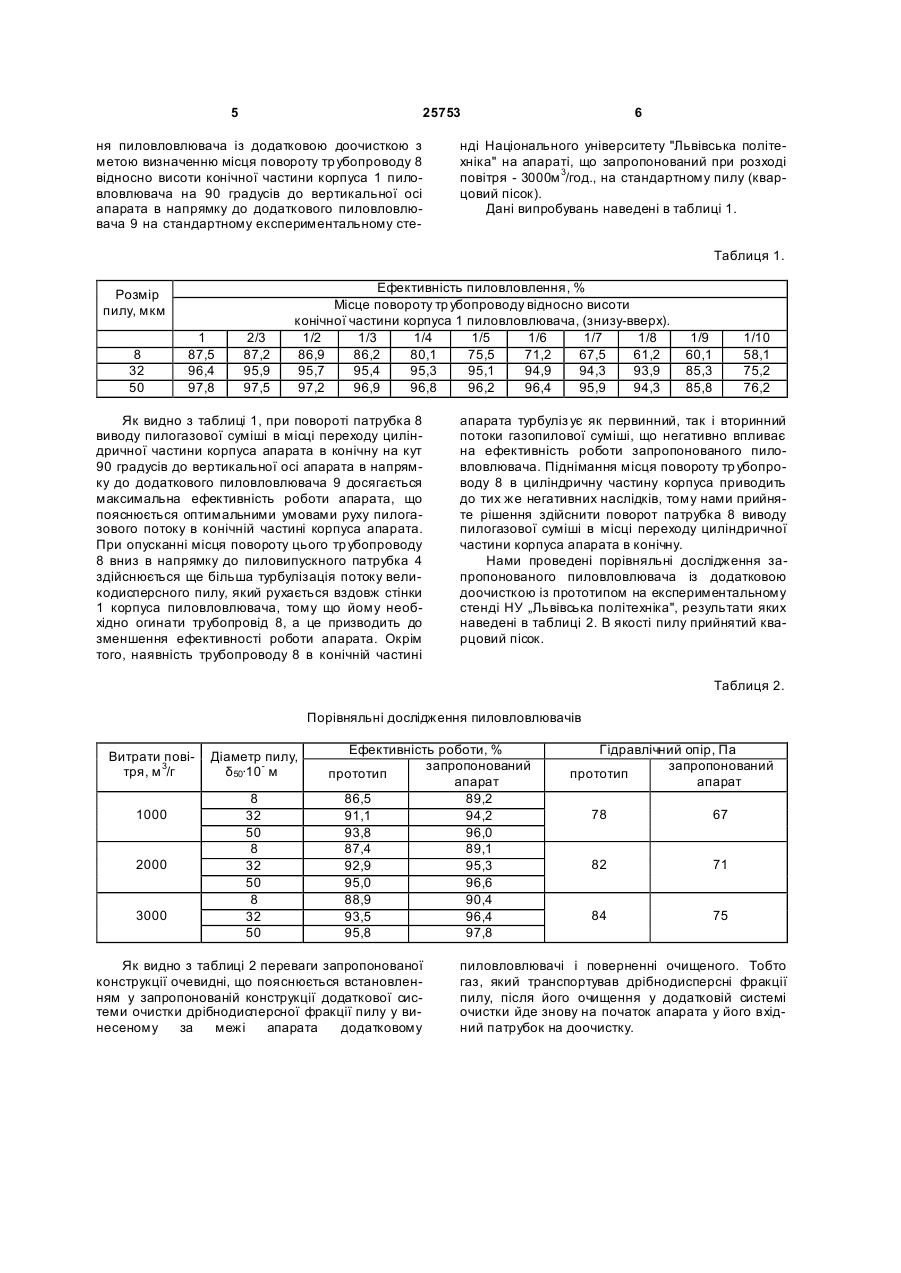

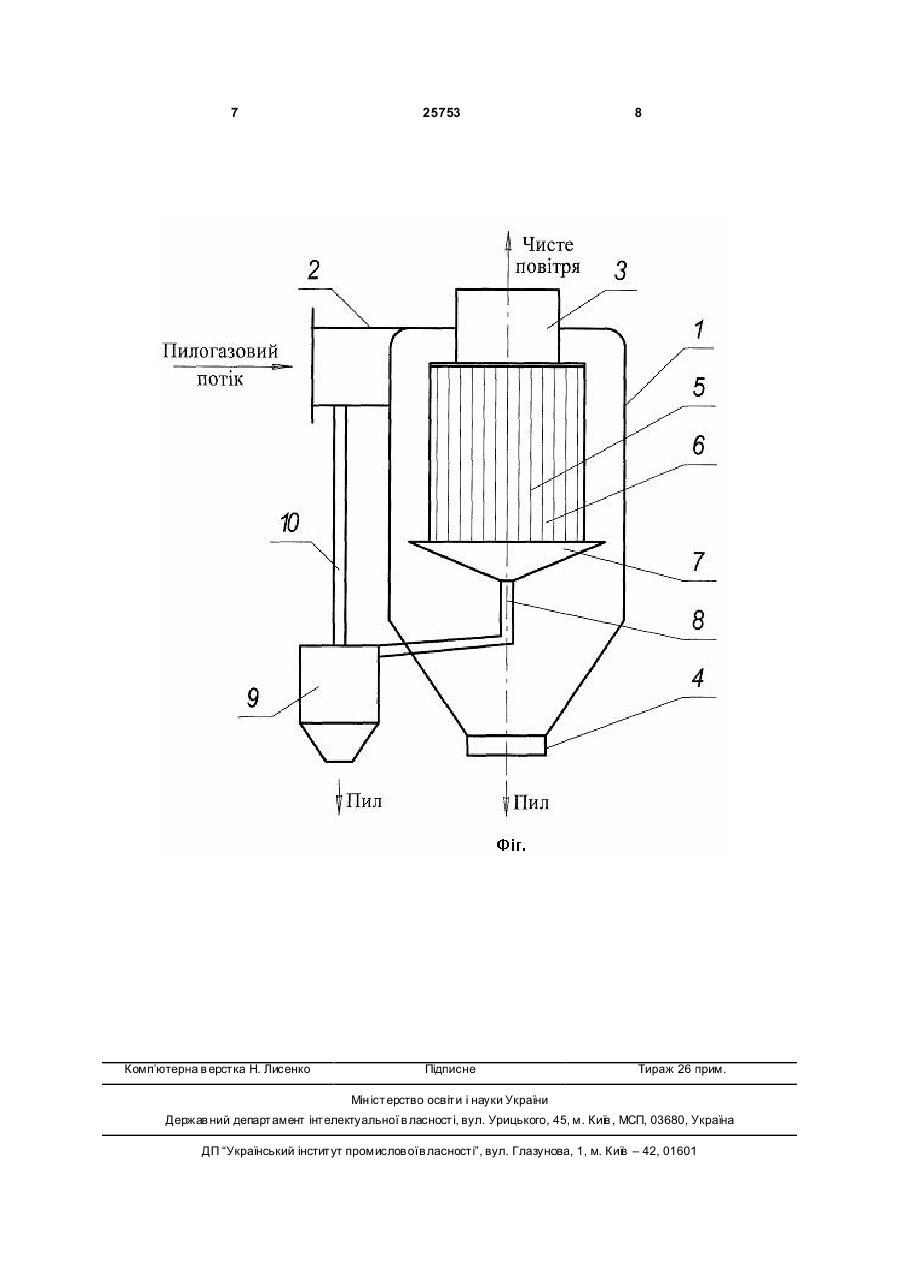

1. Пиловловлювач із додатковою доочисткою, що містить корпус, тангенційний вхідний патрубок, осьові вихідний та пиловипускний патрубки і жалюзійний відокремлювач, який відрізняється тим, що має додатковий пиловловлювач для очистки газу від пилу, розміщений ззовні за межами корпусу апарата на рівні конусної частини його корпуса паралельно його стінкам, патрубок виходу очищеного газу якого розташований у його верхній частині, направлений перпендикулярно вверх пара 3 25753 доочистки повітря від дрібнодисперсного пилу в додатковому пиловловлювачі дозволяє виділити з уже очищеного пилогазового потоку найдрібніші фракції звідки очищений газ через систему тр убопроводів знов подається у верхню частину апарата у патр убок вводу в нього пилогазового потоку, який необхідно очистити від пилу, а це дозволяє збільшити ефективність роботи апарата. Поставлене завдання вирішується тим, що в пиловловлювачі із додатковою доочисткою, що містить корпус, тангенційний вхідний патрубок, осьові вихідний та пиловипускний патрубки і жалюзійний відокремлювач, який відрізняється тим, що згідно винаходу має додатковий пиловловлювач для очистки газу від пилу, розміщений ззовні за межами корпусу апарата на рівні конусної частини його корпуса паралельно його стінкам, патрубок виходу очищеного газу якого розташований у його верхній частині направлений перпендикулярно вверх паралельно стінкам корпусу апарата і входить вер хнім своїм кінцем у патрубок вводу пилогазової суміші в апарат; жалюзійний відокремлювач у нижній своїй частині навпроти патрубку виходу пилу має конічне дно для збору газу з дрібнодисперсним пилом, в нижній частині якого по вертикальній осі жалюзійного відокремлювача розташований трубопровід, який в місці переходу циліндричної частини корпуса апарата в конічну повертає під кутом 90 градусів до вертикальної осі апарата в напрямку до додаткового пиловловлювача і за межами корпуса апарата входить тангенційно в корпус додаткового пиловловлювача у верхній частині його вертикальної стінки. На Фіг. показаний пиловловлювач із додатковою доочисткою (вигляд спереду). Пиловловлювач із додатковою доочисткою складається з корпусу 1, патр убка 2 для вводу пилогазової суміші в апарат, патрубків для виходу очищеного газу 3 і очищеного пилу 4, жалюзійного відокремлювача 5 із жалюзі 6, конічного дна жалюзійного відокремлювача 7, патрубка 8 для виводу виділеного в жалюзійному відокремлювачі дрібнодисперсного пилу в додатковий пиловловлювач 9 і вертикального патрубка 10 виходу очи щеного у додатковому пиловловлювачі газу. Працює пиловловлювач із додатковою доочисткою наступним чином: пило газова суміш через вхідний патрубок 2 тангенційно поступає в корпус апарата 1. Під дією відцентрових сил великодисперсні частинки пилу притискаються до зовнішньої стінки корпусу апарата 1, а дрібнодисперсний пил захоплюється газовим потоком і рухається у бік жалюзійного відокремлювана 5. Біля відокремлювана частинки пилу стикаються із жалюзі 6 жалюзійного відокремлювана 5 і відбиваються від них у бік потоку великодисперсних частинок, які рухаються вздовж стінки корпуса 2 апарата, захоплюються ним і попадають у пиловипускний патрубок 4. Отже пилогазовий потік, ввійшовши в апарат тангенційно через патрубок 2, попадає під вплив відцентрових сил, які відкидають більші частинки пилу з нього до зовнішньої стінки корпуса 1, де формується потік великодисперсного пилу в напрямку від вхідного 2 до пиловипускного 4 патрубків. Ми знаємо, що для видалення твердих части 4 нок пилу з потоку достатньо половини оберту його вздовж жалюзійного відокремлювача 5, тому після здійснення потоком половини оберту на нього починають діяти додатково ще сили ваги та інерції, які підштовхують цей потік спочатку вздовж зовнішньої стінки корпуса апарата 1, а потім у напрямку пило випускного патрубка 4. Практично весь виділений великодисперсний пил попадає у пиловипускний патрубок 4. Частина дрібнодисперсного пилу, який не може бути виділений за допомогою відцентрових сил захоплюється потоком газу, який одночасно рухається до жалюзійного відокремлювача 5 і, роблячи поворот на кут а (90°
