Фільтруюче завантаження у контактному просвітлювачі

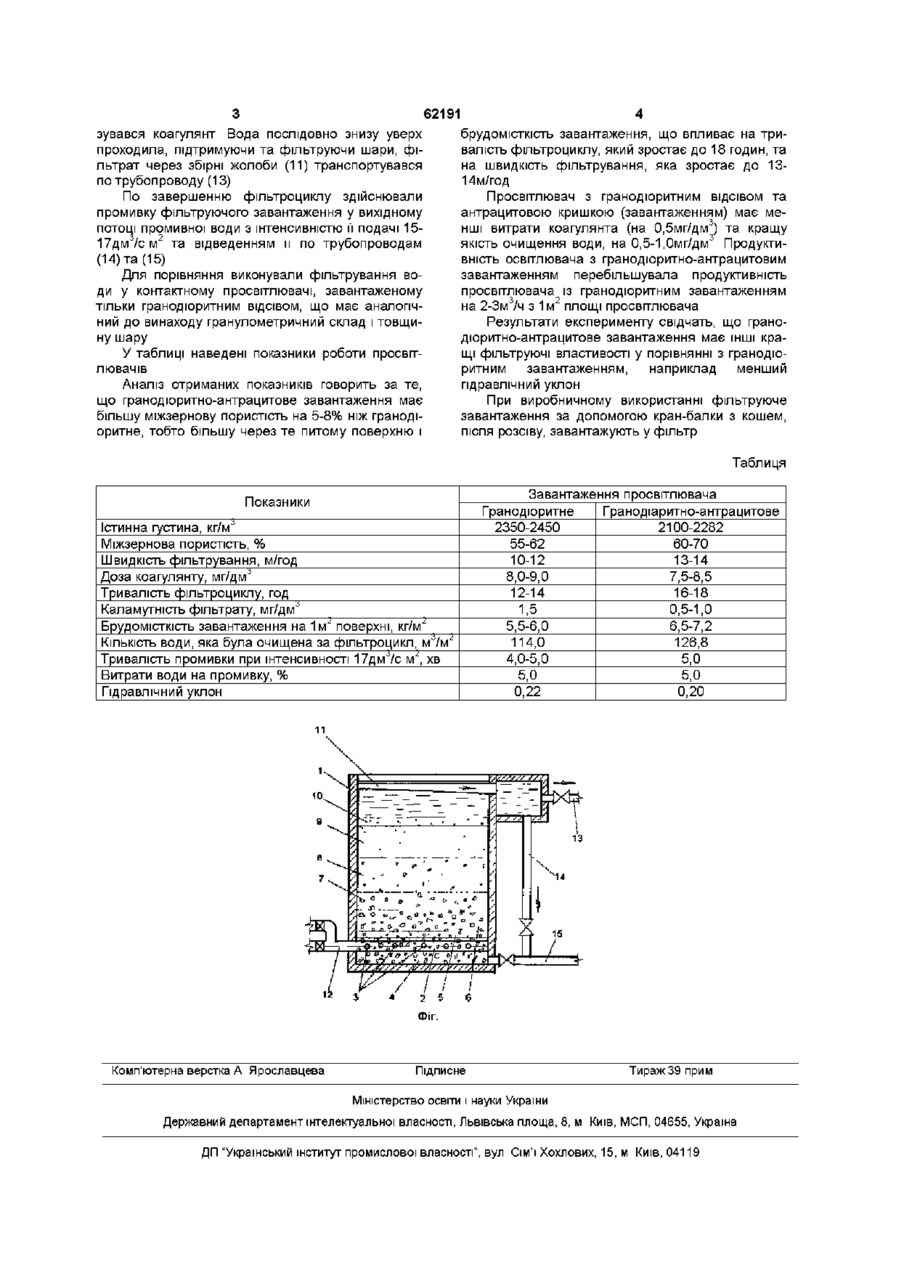

Застосування гранодюритно-антрацитового відсіву як фільтруючого завантаження у контактному просвітлювачі ти продуктивність фільтру - заміна верхнього гранодюритного шару на антрацитовий, який має більшу міжзерену пористість, ДОЗВОЛИТЬ ПОЛІПШИШ ЯКІСТЬ ОЧИСТКИ ВОДИ Сукупність перелічених ознак дасть змогу досягти очікуваного технічного результату Спосіб реалізовано таким чином Контактний освітлювач завантажують гранодюритним ВІДСІВОМ та антрацитовою кришкою Просвітлювач має корпус (1), в якому розміщена трубна розподільча система (2) з отворами (3) Розподільча система розміщена у шарі гравію (4) крупністю 40-20мм, над яким розміщено підтримуючий шар гравію (5) крупністю 20-10мм, шар гравію (6) крупністю 105мм, і шар гравію (7) крупністю 5-2мм На гравій покладені фільтруючі шари перший - за рухом води - шар гранодіориту (8) крупністю 2-1,2мм, товщиною 0,95м, другий - шар (9) - крупністю 1,20,7мм, товщиною 0,8м, та додатковий, останній за рухом води шар (10) - антрацитова кришка крупністю 0,9-0,7мм, товщиною 0,30м Контактний просвітлювач має збірні жолоби (11), трубопроводи для подачі вихідної води (12) та відведення фільтрату (13) і промивної води (15) У ролі більшої частини фільтруючого завантаження використовується гранодюритний ВІДСІВ (С Лозове) з еталонним гідравлічним уклоном не більше 0,24, міжзерновою пористістю 55-62%, еквівалентним діаметром зерен фільтруючого завантаження 1,02, та антрацитова кришка з міжзерновою пористістю 60-70%, еквівалентним діаметром зерен 0,87мм На контактний просвітлювач подавалась вода з каламутністю 30-40мг/дм3, лужнітю - 5,0мгэкв/дм3, рН-6,5-7,2 Перед очищенням у воду до (О 62191 зувався коагулянт Вода послідовно знизу уверх проходила, підтримуючи та фільтруючи шари, фільтрат через збірні жолоби (11) транспортувався по трубопроводу (13) По завершенню фільтроциклу здійснювали промивку фільтруючого завантаження у вихідному потоці промивної води з інтенсивністю її подачі 1517дм/см 2 та відведенням и по трубопроводам (14) та (15) Для порівняння виконували фільтрування води у контактному просвітлювачі, завантаженому тільки гранодюритним ВІДСІВОМ, ЩО має аналогічний до винаходу гранулометричний склад і товщину шару У таблиці наведені показники роботи просвітлювачів Аналіз отриманих показників говорить за те, що гранодюритно-антрацитове завантаження має більшу міжзернову пористість на 5-8% ніж гранодіоритне, тобто більшу через те питому поверхню і брудомісткість завантаження, що впливає на тривалість фільтроциклу, який зростає до 18 годин, та на швидкість фільтрування, яка зростає до 1314м/год Просвітлювач з гранодюритним ВІДСІВОМ та антрацитовою кришкою (завантаженням) має менші витрати коагулянта (на 0,5мг/дм3) та кращу якість очищення води, на 0,5-1,0мг/дм3 Продуктивність освітлювача з гранодюритно-антрацитовим завантаженням перебільшувала продуктивність просвітлювача із гранодюритним завантаженням на 2-Зм3/ч з 1м2 площі просвітлювача Результати експерименту свідчать, що гранодюритно-антрацитове завантаження має ІНШІ кра щі фільтруючі властивості у порівнянні з гранодюритним завантаженням, наприклад менший гідравлічний уклон При виробничному використанні фільтруюче завантаження за допомогою кран-балки з кошем, після розсіву, завантажують у фільтр Таблиця Показники Істинна густина, кг/м'5 Міжзернова пористість, % Швидкість фільтрування, м/год Доза коагулянту, мг/дм'5 Тривалість фільтроциклу, год Каламутність фільтрату, мг/дм'5 Брудомісткість завантаження на 1м^ поверхні, кг/м^ КІЛЬКІСТЬ ВОДИ, яка була очищена за фільтроцикл, м^/м^ Тривалість промивки при інтенсивності ^дм^/с м^, хв Витрати води на промивку, % Гідравлічний уклон Завантаження просвітлювача Гранодюритне Гранодіаритно-антрацитове 2350-2450 2100-2282 55-62 60-70 10-12 13-14 8,0-9,0 7,5-8,5 12-14 16-18 0,5-1,0 1,5 5,5-6,0 6,5-7,2 114,0 126,8 4,0-5,0 5,0 5,0 5,0 0,22 0,20 Фіг. Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
