Електронагрівач для систем опалення та підігріву рідин

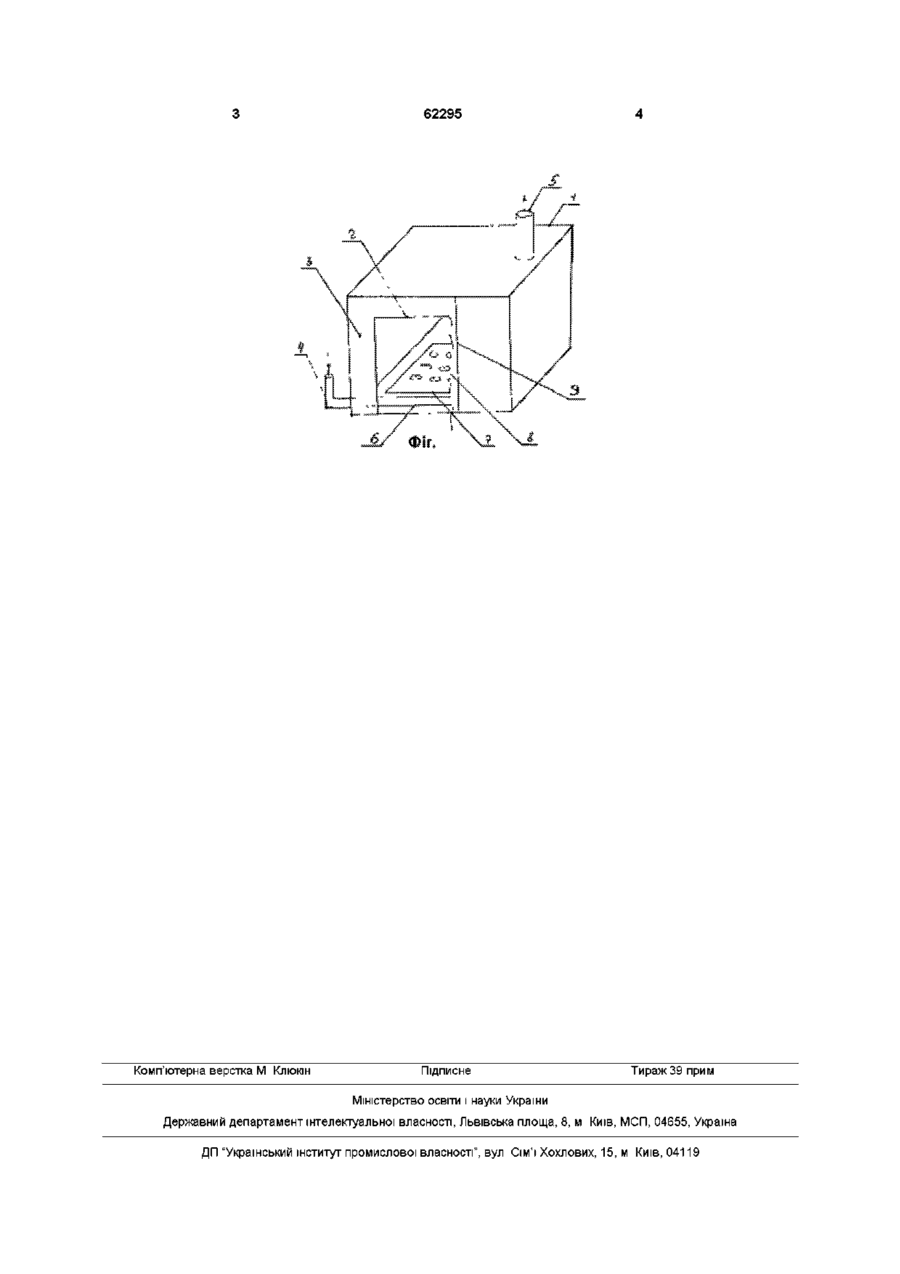

Електронагрівач, який містить ЗОВНІШНІЙ корпус, внутрішній корпус, які утворюють сорочку для Винахід, що заявляється, відноситься до галузі теплоенергетики, а саме, до виготовлення обладнання для систем опалення, підігріву рідин, в тому числі води, переважно, для виробничих потреб ВІДОМІ конструкції для систем опалення та підігріву рідин, переважно, газові котли (В И Панин, Котельные установки малой и средней мощности - М Издательство литературы по строительству, 1968) Основними конструктивними ознаками таких нагрівачів є ЗОВНІШНІЙ та внутрішній корпуси, які створюють сорочку, труби для підводу і відводу рідини, газові нагрівачі Недоліком газових котлів є те, що для їх використання необхідні додаткове обладнання, таке як витяжки, низький ккд, великі витрати газу ВІДОМІ також водяні котли В основу винаходу поставлена задача створення такої конструкції електронагрівача, який би забезпечив високий коефіцієнт корисної дії за рахунок збільшення поверхні дотикання, яка нагрівається, з рідиною Ця задача вирішується шляхом того, що електронагрівач, який містить ЗОВНІШНІЙ корпус, внутрішній корпус, які утворюють сорочку для рідини, патрубки для вводу і відводу рідини та нагрівач, розміщений всередині внутрішнього корпусу, у якого, згідно винаходу, всередині внутрішнього корпусу додатково розміщена решітка з розміщеними на ній електронагрівачами, протилежні сторони сорочки з'єднані за допомогою перехідної труби, а передня стінка зовнішнього корпусу містить заслінку, у якій вмонтовано прилад для контролю температури повітря всередині внутрішнього рідини, патрубки для вводу і відводу рідини, який відрізняється тим, що всередині внутрішнього корпусу додатково розміщена решітка з розміщеними на ній електронагрівачами, протилежні сторони сорочки з'єднані за допомогою перехідної труби, а передня стінка зовнішнього корпусу містить заслінку, в яку вмонтовано прилад для контролю температури повітря всередині внутрішнього корпусу корпусу Винахід пояснюється кресленням, де на фіг зображено у розрізі загальний вигляд електронагрівача Він складається - із зовнішнього корпусу 1, - внутрішнього корпусу 2, які утворюють - сорочку З, - патрубок для вводу рідини 4, - патрубок для відводу рідини 5, - перехідна труба 6, - решітка 7, - нагрівачі 8, - заслінка 9, - прилад контролю температури 10, вмонтований у заслінку 9 Працює електронагрівач наступним чином Вода через патрубок для вводу рідини 4 та перехідну трубу 6 подається у сорочку 3, утворену ЗОВНІШНІМ корпусом 1 та внутрішнім корпусом 2 Підключаються нагрівачі 8, розташовані на решітці 7, які нагрівають повітря всередині внутрішнього корпусу 2 Температура нагріву повітря регулюється приладом контролю температури 10, вмонтованому у заслінку 9 Нагріте повітря нагріває рідину у сорочці 3, яка через патрубок відводу рідини 5 подається на подальший підігрів води або в систему опалення Електронагрівач має низький коефіцієнт споживання електроенергії за рахунок використання спеціально розроблених електричних схем Він безпечний у використанні, зберігає екологію навколишнього середовища ю (О 62295 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
