Пристрій екосан 6.01 для очищення систем опалення

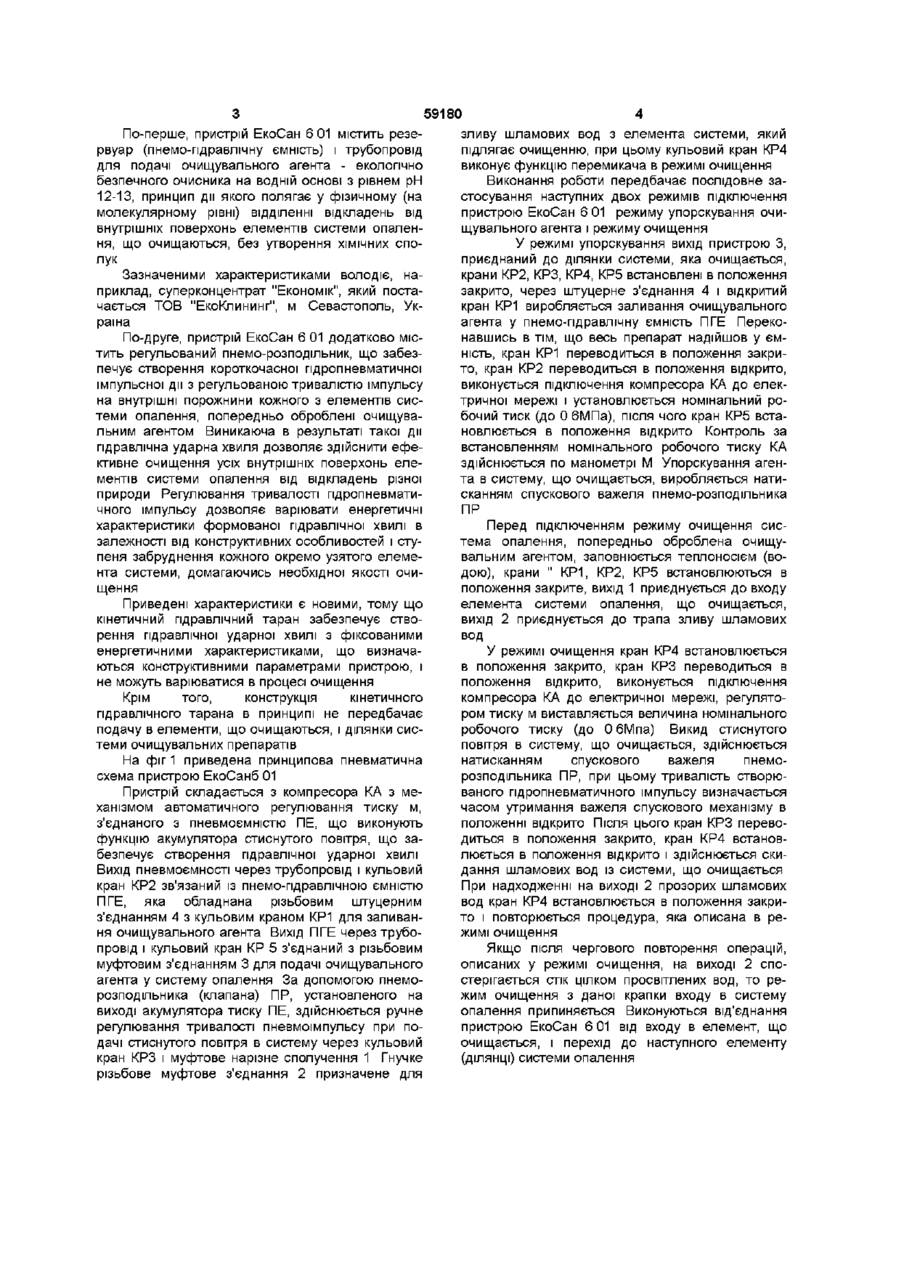

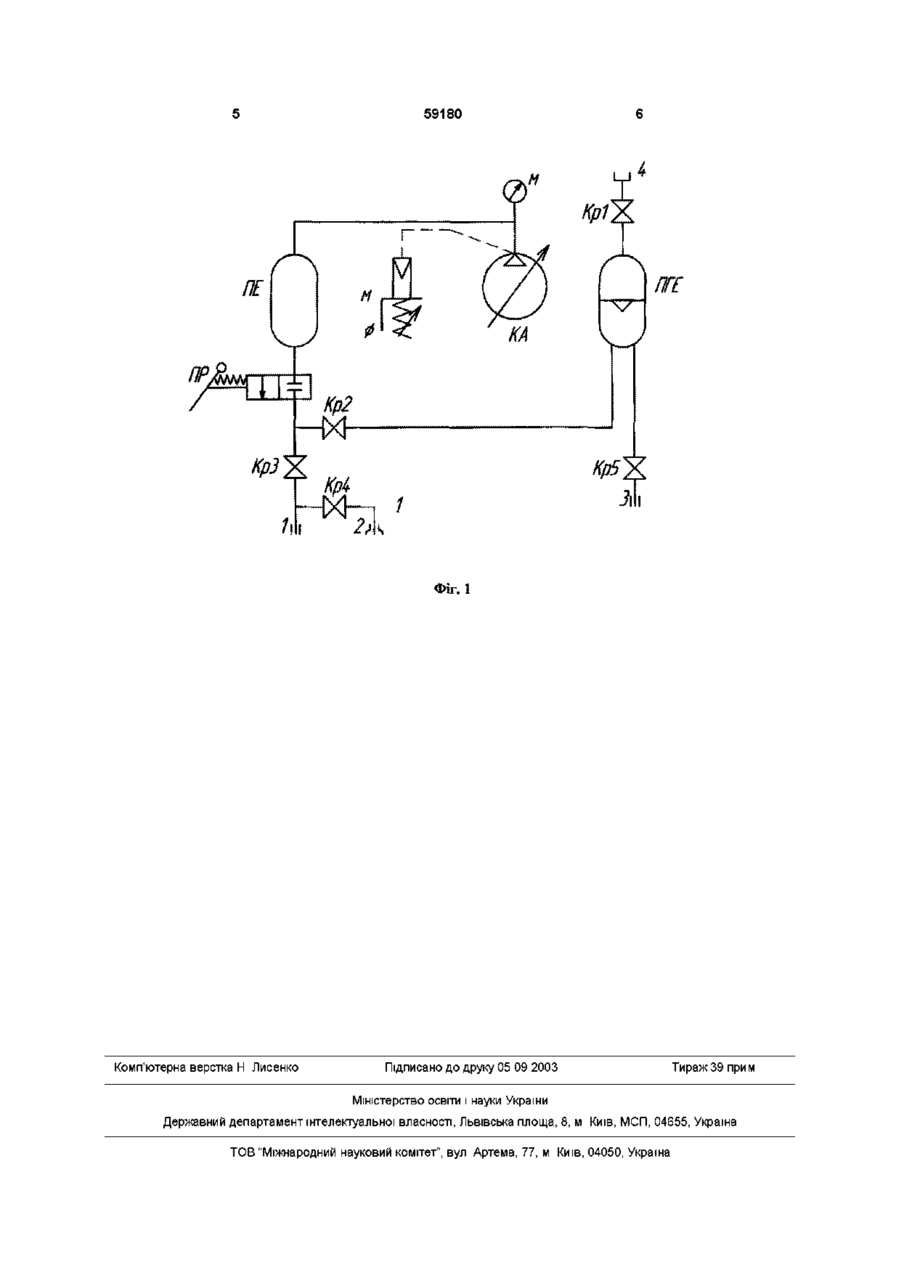

Пристрій для очищення систем опалення, що містить акумулятор стиснутого повітря, що забезпечує створення гідравлічної ударної хвилі, який відрізняється тим, що вихід акумулятора стиснутого повітря через трубопровід і регульований пневморозподільник з'єднаний як із краном для подачі стиснутого повітря в систему, що очищається, так і через трубопровід і кран із пневмопдравлічною ємністю для подачі очищувального агента Винахід призначений для очищення систем опалення від шламу, різних відкладень, продуктів корозії, пробок і засмічень і може бути використаний в житлово-комунальному господарстві, на підприємствах оборонної, харчової, нафтової, металургійної, переробної промисловості, об'єктах енергетичного комплексу, водяного, автомобільного і залізничного транспорту ВІДОМІ конструкції пристроїв, що призначені для очищення і промивання водопровідноканалізаційних систем і систем центрального опалення без демонтажу елементів системи в будьякий час року Як прототип може бути розглянутий пристрій "KINETIC WATER RAM" ("Кінетичний гідравлічний таран"), що виробляється фірмою "Hydraulic Manufacturing Company" (Патент США №1 998 902, Патент Канади №358 907), і використовується для обслуговування водопровідно-каналізаційних систем при очищенні засмічених труб Пристрій включає акумулятор стиснутого повітря, що забезпечує формування у внутрішніх порожнинах елементів і ділянках системи, які підлягають очищенню, ударної гідравлічної хвилі, під дією якої здійснюється механічний відрив засмічень від внутрішніх поверхонь труб тривалої експлуатації на внутрішніх поверхнях радіаторів і конвекторів Унаслідок цього при використанні кінетичного гідравлічного тарана має місце імовірність неповного і неякісного очищення системи опалення В основу винаходу покладена задача підвищення якості очищення систем опалення шляхом фізичного відділення відкладень різної природи від внутрішніх поверхонь і надання короткочасної гідропневматичної імпульсної дії з регульованою тривалістю імпульсу на внутрішній порожнині кожного з елементів системи опалення, що дозволяє забезпечити однаково високий рівень якості очищення як окремих елементів, так і всієї системи в цілому Рішення поставленої задачі досягається тим, що в конструкції пристрою, що включає компресор з автоматичним регулюванням і датчиком тиску, з'єднаний із пневмоємністю, що виконує функцію акумулятора стиснутого повітря, вихід пневмоємності через трубопровід і регульований пнеморозподільник з'єднаний як з кульовим краном для подачі стиснутого повітря в систему опалення, що очищається, так і через трубопровід і кульовий кран із пнемо-пдравлічною ємністю для подачі очищувального агента При порівнянні відомої конструкції кінетичного гідравлічного тарана з запропонованою видно, що остання виявляє нові технічні можливості, що полягають у наступному Недоліком прототипу є неможливість забезпечення однаково високого рівня очищення всіх елементів системи опалення, оскільки ударна гідравлічна хвиля має дуже обмежену здатність до відділення відкладень, що утворюються в процесі О 00 ю 59180 По-перше, пристрій ЕкоСан 6 01 містить резервуар (пнемо-пдравлічну ємність) і трубопровід для подачі очищувального агента - екологічно безпечного очисника на водній основі з рівнем рН 12-13, принцип дії якого полягає у фізичному (на молекулярному рівні) відділенні відкладень від внутрішніх поверхонь елементів системи опалення, що очищаються, без утворення ХІМІЧНИХ сполук Зазначеними характеристиками володіє, наприклад, суперконцентрат "Економік", який постачається ТОВ "ЕкоКпининг", м Севастополь, Україна По-друге, пристрій ЕкоСан 6 01 додатково містить регульований пнемо-розподільник, що забезпечує створення короткочасної гідропневматичної імпульсної дії з регульованою тривалістю імпульсу на внутрішні порожнини кожного з елементів системи опалення, попередньо оброблені очищувальним агентом Виникаюча в результаті такої дії гідравлічна ударна хвиля дозволяє здійснити ефективне очищення усіх внутрішніх поверхонь елементів системи опалення від відкладень різної природи Регулювання тривалості гідропневматичного імпульсу дозволяє варіювати енергетичні характеристики формованої гідравлічної хвилі в залежності від конструктивних особливостей і ступеня забруднення кожного окремо узятого елемента системи, домагаючись необхідної якості очищення Приведені характеристики є новими, тому що кінетичний гідравлічний таран забезпечує створення гідравлічної ударної хвилі з фіксованими енергетичними характеристиками, що визначаються конструктивними параметрами пристрою, і не можуть варіюватися в процесі очищення Крім того, конструкція кінетичного гідравлічного тарана в принципі не передбачає подачу в елементи, що очищаються, і ділянки системи очищувальних препаратів На фіг 1 приведена принципова пневматична схема пристрою ЕкоСанб 01 Пристрій складається з компресора КА з механізмом автоматичного регулювання тиску м, з'єднаного з пневмоємністю ПЕ, що виконують функцію акумулятора стиснутого повітря, що забезпечує створення гідравлічної ударної хвилі Вихід пневмоємності через трубопровід і кульовий кран КР2 зв'язаний із пнемо-пдравлічною ємністю ПГЕ, яка обладнана різьбовим штуцерним з'єднанням 4 з кульовим краном КР1 для заливання очищувального агента Вихід ПГЕ через трубопровід і кульовий кран КР 5 з'єднаний з різьбовим муфтовим з'єднанням 3 для подачі очищувального агента у систему опалення За допомогою пнеморозподільника (клапана) ПР, установленого на виході акумулятора тиску ПЕ, здійснюється ручне регулювання тривалості пневмоімпульсу при подачі стиснутого повітря в систему через кульовий кран КРЗ і муфтове нарізне сполучення 1 Гнучке різьбове муфтове з'єднання 2 призначене для зливу шламових вод з елемента системи, який підлягає очищенню, при цьому кульовий кран КР4 виконує функцію перемикача в режимі очищення Виконання роботи передбачає послідовне застосування наступних двох режимів підключення пристрою ЕкоСан 6 01 режиму упорскування очищувального агента і режиму очищення У режимі упорскування вихід пристрою З, приєднаний до ділянки системи, яка очищається, крани КР2, КРЗ, КР4, КР5 встановлені в положення закрито, через штуцерне з'єднання 4 і відкритий кран КР1 виробляється заливання очищувального агента у пнемо-пдравлічну ємність ПГЕ Переконавшись в тім, що весь препарат надійшов у ємність, кран КР1 переводиться в положення закрито, кран КР2 переводиться в положення відкрито, виконується підключення компресора КА до електричної мережі і установлюється номінальний робочий тиск (до 0 бМПа), після чого кран КР5 встановлюється в положення відкрито Контроль за встановленням номінального робочого тиску КА здійснюється по манометрі М Упорскування агента в систему, що очищається, виробляється натисканням спускового важеля пнемо-розподільника ПР Перед підключенням режиму очищення система опалення, попередньо оброблена очищувальним агентом, заповнюється теплоносієм (водою), крани " КР1, КР2, КР5 встановлюються в положення закрите, вихід 1 приєднується до входу елемента системи опалення, що очищається, вихід 2 приєднується до трапа зливу шламових вод У режимі очищення кран КР4 встановлюється в положення закрито, кран КРЗ переводиться в положення відкрито, виконується підключення компресора КА до електричної мережі, регулятором тиску м виставляється величина номінального робочого тиску (до 0 бМпа) Викид стиснутого повітря в систему, що очищається, здійснюється натисканням спускового важеля пнеморозподільника ПР, при цьому тривалість створюваного гідропневматичного імпульсу визначається часом утримання важеля спускового механізму в положенні відкрито Після ЦЬОГО кран КРЗ переводиться в положення закрито, кран КР4 встановлюється в положення відкрито і здійснюється скидання шламових вод із системи, що очищається При надходженні на виході 2 прозорих шламових вод кран КР4 встановлюється в положення закрито і повторюється процедура, яка описана в режимі очищення Якщо після чергового повторення операцій, описаних у режимі очищення, на виході 2 спостерігається стік цілком просвітлених вод, то режим очищення з даної крапки входу в систему опалення припиняється Виконуються від'єднання пристрою ЕкоСан 6 01 від входу в елемент, що очищається, і перехід до наступного елементу (ДІЛЯНЦІ) системи опалення 59180 ПГЕ ПР/ШФч Кр2 КрЗ Кр5\ Крї і 2t ФІГ. 1 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
