Циклон підвищеної ефективності з ступеневим відведенням твердої фази

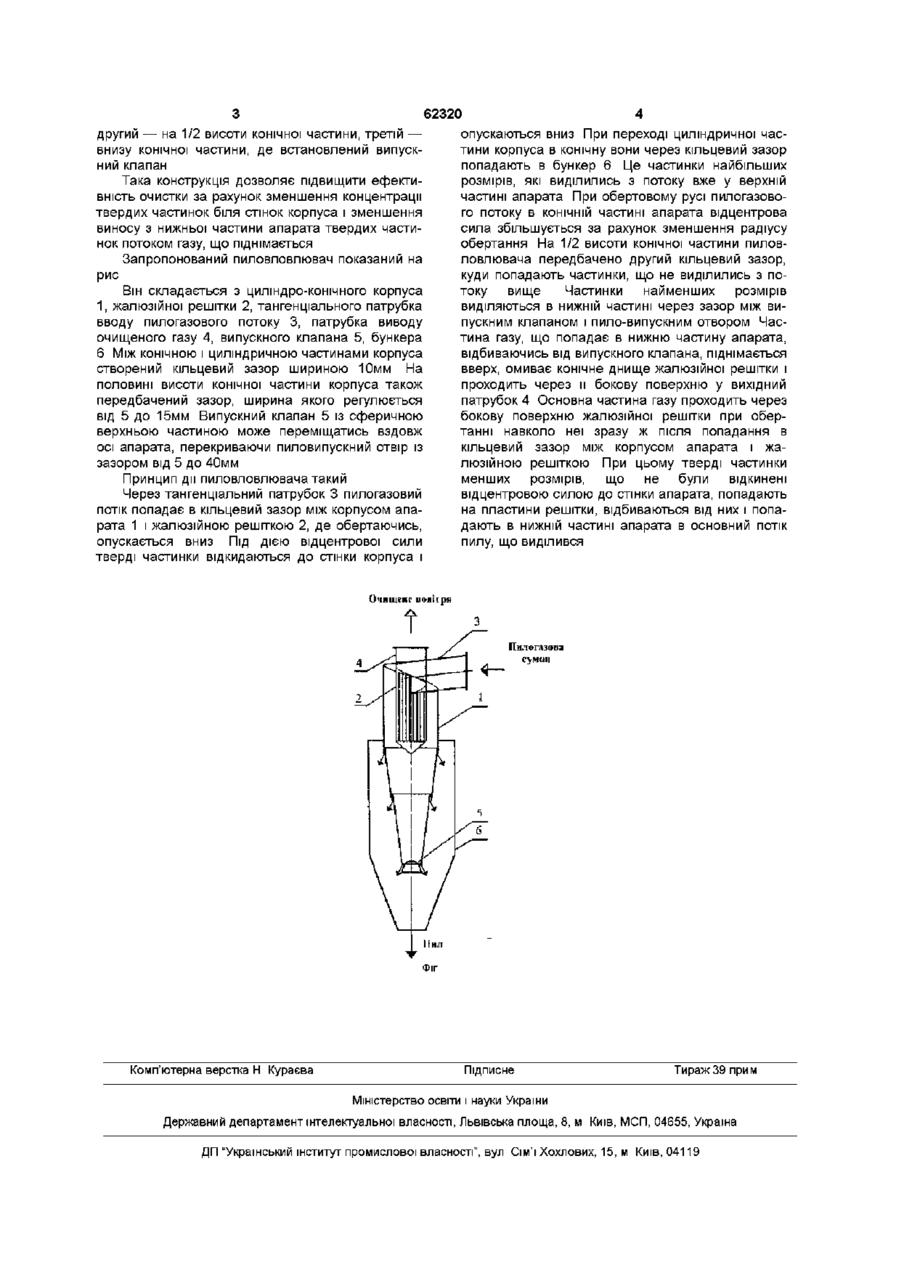

Циклон підвищеної ефективності з ступеневим відведенням твердої фази, який містить циліндро конічнии корпус, жалюзійну решітку, тангенціальний патрубок вводу пилоповітряного потоку, патрубок виводу очищеного газу, бункер, який відрізняється тим, що в ньому передбачено ВІДВІД твердої фази по висоті апарата перший при переході циліндричної частини апарата в конічну, другий - на 1/2 висоти конічної частини, третій - внизу конічної частини, де встановлений випускний клапан Винахід відноситься до області пиловловлювання і може знайти застосування в ХІМІЧНІЙ, деревообробній, промисловості будівельних матеріалів, гірничо-видобувній, харчовій та інших галузях промисловості, де потрібна очистка пилогазових потоків ВІДОМІ пиловловлювачі, принцип дії яких заснований на використанні відцентрових сил, що виникають при обертовому русі пилогазового потоку Найхарактернішими представниками таких пиловловлювачів є циклони Вони прості за конструкцією, не мають вузлів і деталей, що рухаються, прості в експлуатації Основними недоліками циклонів є зменшення ефективності пиловловлювання в них за рахунок утворення зон розрідження біля гирла вихідної труби, куди засмоктуються частинки пилу з шару уже виділених з потоку частинок, які рухаються біля корпуса апарата Крім того, гідравлічний опір циклонів значний із-за складного характеру руху газового потоку в них — потік спочатку опускається зверху вниз, а потім, продовжуючи обертатись, піднімається знизу вверх Найближчим за сукупністю ознак до винаходу є відцентрове — інерційний пиловловлювач з жалюзійним відводом повітря (Див Куц В П "Повышение эффективности пылеулавливания в центробежно-инерционных пылеотделите-лях с жалюзийным отводом воздуха" — Д и с канд техн наук 05 17 08 —Львов, 1986 — 2 2 1 с ) Він складається з циліндро-конічного корпуса, всередині якого концентричне розміщена жалюзійна решітка з випуклими пластинами, направленими своєю випуклістю назустріч пилогазовому потоку, що обертається навколо неї, і яка закрита знизу глухим конічним днищем, тангенцільний патрубок для вводу пилогазового потоку, осьовий патрубок для виводу очищеного газу Особливістю, що відрізняє цей апарат від циклонів, є те, що газ, який в нього поступає, попадає у вихідну трубу не через и нижній отвір, як у циклонах, а через бокову поверхню вихідної труби, виконаної всередині апарата у вигляді жалюзійної решітки Встановлення глухого конічного днища під решіткою перешкоджає попаданню газового потоку у решітку знизу і створює умови для реалізації в апараті поряд з циклонною сепарацією процесу жалюзійного розділення Ефективність очистки в такому пиловловлювачі більша, ніж в циклонах тієї ж продуктивності, а гідравлічний опір менший Однак в цьому апараті, як і у циклонах, за рахунок зростання концентрації твердих частинок біля стінки корпуса, куди вони відкидаються відцентровою силою, і за рахунок зменшення поперечного перерізу конічної частини пиловловлювача при русі їх вниз можливий винос частинок пилу газовим потоком вверх, що зменшує ефективність очистки В основу винаходу поставлено задачу підвищення ефективності очистки Поставлена мета досягається тим, що у відомому відцентровошерційному пиловловлювачі з циліндро-конічним корпусом, концентричне розміщеною жалюзійною решіткою, тангенціальним патрубком вводу пилового потоку осьовим патрубком виводу очищеного газу, ВІДПОВІДНО до винаходу, передбачено відбір твердої фази по висоті апарата перший — при переході циліндричної частини корпуса в конічну, О со сч (О другий — на 1/2 висоти конічної частини, третій — внизу конічної частини, де встановлений випускний клапан Така конструкція дозволяє підвищити ефективність очистки за рахунок зменшення концентрації твердих частинок біля стінок корпуса і зменшення виносу з нижньої частини апарата твердих частинок потоком газу, що піднімається Запропонований пиловловлювач показаний на рис Він складається з циліндро-конічного корпуса 1, жалюзійної решітки 2, тангенціального патрубка вводу пилогазового потоку 3, патрубка виводу очищеного газу 4, випускного клапана 5, бункера 6 Між КОНІЧНОЮ І циліндричною частинами корпуса створений кільцевий зазор шириною 10мм На половині висоти конічної частини корпуса також передбачений зазор, ширина якого регулюється від 5 до 15мм Випускний клапан 5 із сферичною верхньою частиною може переміщатись вздовж осі апарата, перекриваючи пиловипускний отвір із зазором від 5 до 40мм Принцип дії пиловловлювача такий Через тангенціальний патрубок 3 пилогазовий потік попадає в кільцевий зазор між корпусом апарата 1 і жалюзійною решіткою 2, де обертаючись, опускається вниз Під дією відцентрової сили тверді частинки відкидаються до стінки корпуса і Комп'ютерна верстка Н Кураєва 62320 опускаються вниз При переході циліндричної частини корпуса в конічну вони через кільцевий зазор попадають в бункер 6 Це частинки найбільших розмірів, які виділились з потоку вже у верхній частині апарата При обертовому русі пилогазового потоку в КОНІЧНІЙ частині апарата відцентрова сила збільшується за рахунок зменшення радіусу обертання На 1/2 висоти конічної частини пиловловлювача передбачено другий кільцевий зазор, куди попадають частинки, що не виділились з потоку вище Частинки найменших розмірів виділяються в нижній частині через зазор між випускним клапаном і пило-випускним отвором Частина газу, що попадає в нижню частину апарата, відбиваючись від випускного клапана, піднімається вверх, омиває конічне днище жалюзійної решітки і проходить через и бокову поверхню у вихідний патрубок 4 Основна частина газу проходить через бокову поверхню жалюзійної решітки при обертанні навколо неї зразу ж після попадання в кільцевий зазор між корпусом апарата і жалюзійною решіткою При цьому тверді частинки менших розмірів, що не були відкинені відцентровою силою до стінки апарата, попадають на пластини решітки, відбиваються від них і попадають в нижній частині апарата в основний потік пилу, що виділився Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
