Батарейний циклон з жалюзійними елементами

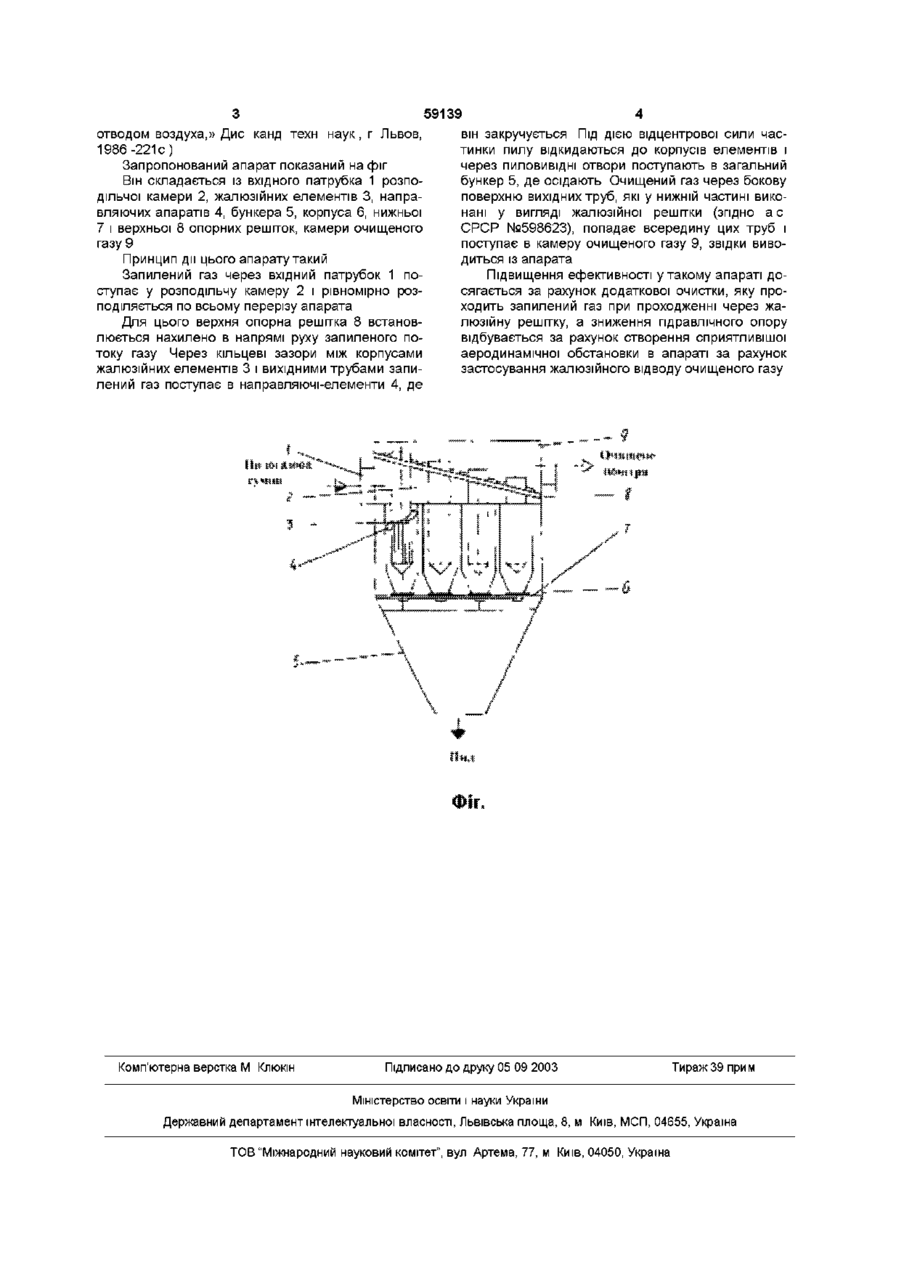

Батарейний циклон з жалюзійними елементами, який містить прямокутний корпус, вхідний патрубок, розподільну камеру, опорні решітки, камеру очищеного газу, бункер, який відрізняється тим, що вихлопна труба циклонного елемента виготовлена у вигляді жалюзійної решітки дат, 1955 -104с) Він є апаратом з прямокутним корпусом з вхідним патрубком, через який газ, що очищається, поступає в розподільчу камеру У верхній і нижній опорних решітках кріпляться корпуси елементів і вихідних труб Газ входить в кільцеві зазори між корпусами елементів і вихідними трубами і закручується в направляючих апаратах, які там встановлені Вловлений пил через ПИЛОВИВІДНІ отвори поступає в загальний бункер, а очищений газ через ВИХІДНІ труби поступає в камеру очищеного газу, звідки через вихідний патрубок він виходить із апарата Однак, в апаратах такої конструкції гідравлічний опір зростає, а ефективність очистки зменшується в порівнянні з еквівалентним за діаметром одиночним циклоном конструкцій НИИОГаз Суть винаходу полягає у підвищенні ефективності пилоочистки і зниженні гідравлічного опору Вона досягається тим, що у відомому батарейному циклоні НИИОГаз, який містить прямокутний корпус, вхідний патрубок, розподільчу камеру, опорні решітки, камеру очищеного газу, бункер, ВІДПОВІДНО до винаходу, замість циклонних елементів конструкцій НИИОГаз встановлені елементи з жалюзійними решітками, конструкція яких захищена а с СРСР №598623 Така конструкція дозволяє підвищити ефективність пилоочистки і зменшити гідравлічний опір апарата, тому що ефективність очистки відцентрово-шерційного пиловловлювача з жалюзійною решіткою (ас СРСР №598623) вища, ніж ефективність циклона НИИОГаз тієї ж продуктивності, а гідравлічний опір його нижчий, ніж у циклона НИИОГаз (див Куц В П «Повышение эффективности пылеулавливания в центробежноинерционных пылеотделителях с жалюзийным го Ю 59139 отводом воздуха,» Дис канд техн наук, г Львов, 1986-221 с ) Запропонований апарат показаний на фіг Він складається із вхідного патрубка 1 розподільчої камери 2, жалюзійних елементів 3, направляючих апаратів 4, бункера 5, корпуса 6, нижньої 7 і верхньої 8 опорних решіток, камери очищеного газу 9 Принцип дії цього апарату такий Запилений газ через вхідний патрубок 1 поступає у розподільчу камеру 2 і рівномірно розподіляється по всьому перерізу апарата Для цього верхня опорна решітка 8 встановлюється нахилено в напрямі руху запиленого потоку газу Через кільцеві зазори між корпусами жалюзійних елементів 3 і вихідними трубами запилений газ поступає в направляючі-елементи 4, де Комп'ютерна верстка М Клюкш він закручується Під дією відцентрової сили частинки пилу відкидаються до корпусів елементів і через ПИЛОВИВІДНІ отвори поступають в загальний бункер 5, де осідають Очищений газ через бокову поверхню вихідних труб, які у нижній частині виконані у вигляді жалюзійної решітки (згідно а с СРСР №598623), попадає всередину цих труб і поступає в камеру очищеного газу 9, звідки виводиться із апарата Підвищення ефективності у такому апараті досягається за рахунок додаткової очистки, яку проходить запилений газ при проходженні через жалюзійну решітку, а зниження гідравлічного опору відбувається за рахунок створення сприятливішої аеродинамічної обстановки в апараті за рахунок застосування жалюзійного відводу очищеного газу Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
