Ковпакова піч

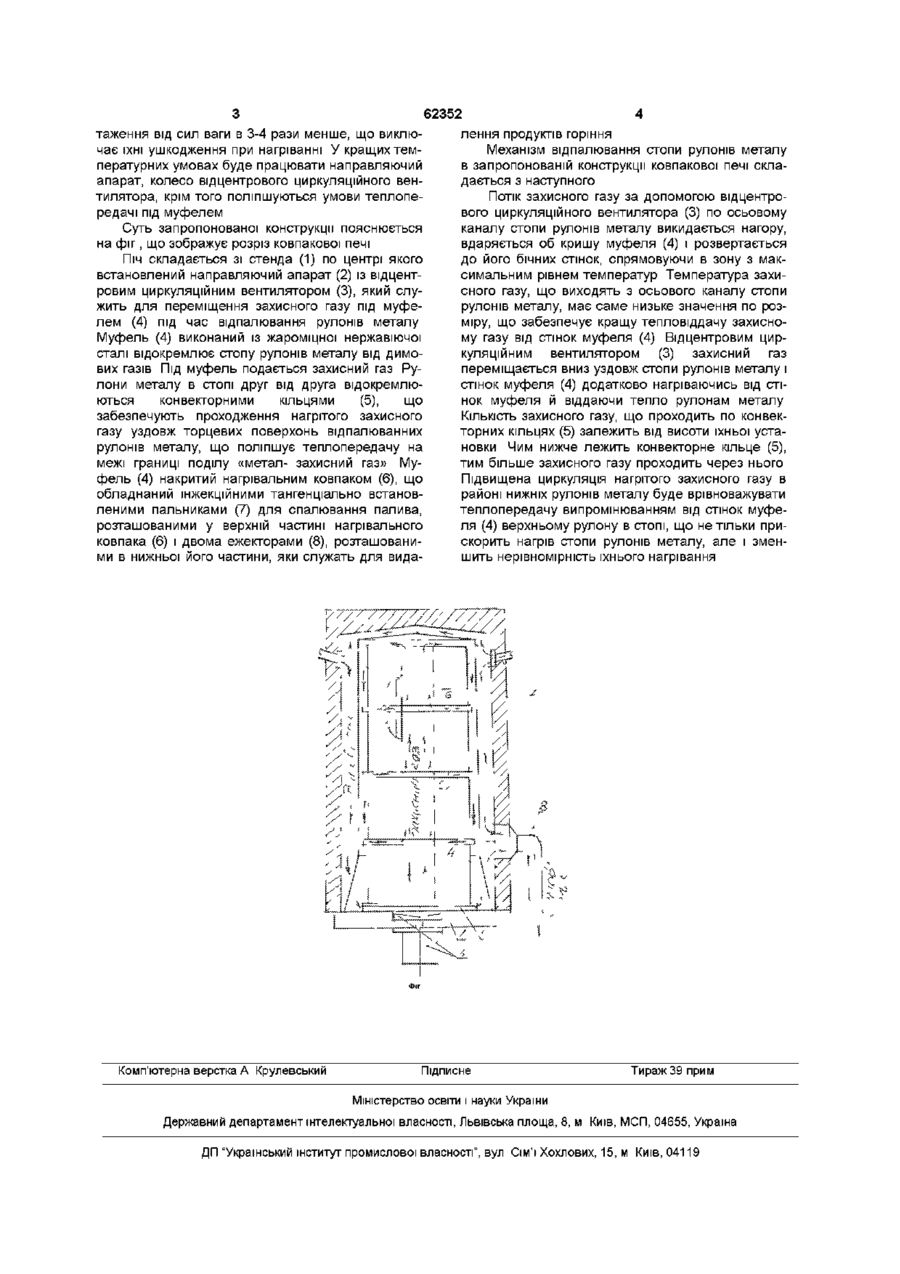

Ковпакова піч, що складається із стенда, на якому розташований направляючий апарат, відцентровий циркуляційний вентилятор, муфель, виготовлений із жароміцної нержавіючої сталі, конвекторних кілець, нагрівального ковпака, обладнаного інжекційними тангенціально встановленими пальниками і двома ежекторами, яка відрізняється тим, що інжекційні тангенціально встановлені пальники розташовані у верхній частині нагрівального ковпака Винахід відноситься до області металурги, зокрема, до одностопних ковпакових печей для відпалювання холоднокатаного металу у виді смуг, скручених у рулони і встановлених стопою на стенді печі ВІДОМІ конструкції одностопних ковпакових печей (В Н Аптерман, Б Г Двейрин, В М Тимчак "Ковпакові печі", видавництво "Металургія", 1965 р), що служать прототипом запропонованої конструкції ковпакової печі Основними вузлами діючої ковпакової печі є стенд із установленим на ньому направляючим апаратом і відцентровим циркуляційним вентилятором, муфель із жароміцної нержавіючої сталі, нагрівальний ковпак, що має набір, розташованих у нижній частині нагрівального ковпака, інжекційних тангенціально встановлених пальників і двох ежекторів, які служать для видалення продуктів горіння, конвекторы кільця, установлювані між рулонами металу, що забезпечують проходження захисного газу уздовж торцевих поверхонь рулонів При виконанні відпалювання під муфель подається захисний газ, що охороняє метал від окислення апарата, коліс відцентрового циркуляційного вентилятора, а також ведуть до перегріву і наступного зминання торцевих поверхонь нижніх рулонів металу в стопі, що викликає зварювання витків смуги в рулоні металу й утрудняє подальшу обробку таких рулонів, знижує якість готової продукції, - при роботі ковпакової печі створюються умови нерівномірного нагрівання стопи рулонів металу, що є причиною збільшення тривалості відпалювання, витрати палива і захисного газу Метою винаходу є удосконалення конструкції ковпакової печі, що дасть можливість змінити схему нагрівання, напрямок руху димового і захисного газів у робочому просторі печі, підвищити теплотехнічні показники її роботи і збільшити термін експлуатації устаткування Поставлене завдання вирішується тим, що ковпакова піч, що складається зі стенда, на якому розташовані направляючий апарат, відцентровий циркуляційний вентилятор, муфель, виготовлений із жароміцної нержавіючої сталі, конвекторних кілець, нагрівального ковпака, обладнаного інжекційними тангенціально розташованими пальниками і двома ежекторами, перетворюється у піч з новою схемою розташування горілок При цьому пальники встановлюються у верхній частині нагрівального ковпака, а ежектори в нижній частині Запропонована конструкція ковпакової печі різко знижує вплив негативних чинників на технікоекономічні характеристики печі При верхньому розташуванні пальників зона з найбільшими температурами переміщається в район верхнього рулону металу в стопі У цьому випадку перегріті стінки муфеля і торцеві крайки верхніх рулонів металу будуть випробувати наван Така конструкція ковпакової печі має ряд технічних недоліків - низько розташовані пальники для спалювання палива обумовлюють високу температуру в нижньому просторі ковпакової печі, що викликає місцевий перегрів стінок муфеля і приводить до втрати МІЦНОСТІ його під дією сили ваги У результаті муфель пластично деформується, створюючи кільцеві випинання, і передчасно виходить із ладу, - високі температури в районі пальникової зони приводять до виходу з ладу направляючого ю СО СЧ (О таження від сил ваги в 3-4 рази менше, що виключає їхні ушкодження при нагріванні У кращих температурних умовах буде працювати направляючий апарат, колесо відцентрового циркуляційного вентилятора, крім того поліпшуються умови теплопередачі під муфелем Суть запропонованої конструкції пояснюється на фіг, що зображує розріз ковпакової печі Піч складається зі стенда (1) по центрі якого встановлений направляючий апарат (2) із відцентровим циркуляційним вентилятором (3), який служить для переміщення захисного газу під муфелем (4) під час відпалювання рулонів металу Муфель (4) виконаний із жароміцної нержавіючої сталі відокремлює стопу рулонів металу від димових газів Під муфель подається захисний газ Рулони металу в стопі друг від друга відокремлюються конвекторними кільцями (5), що забезпечують проходження нагрітого захисного газу уздовж торцевих поверхонь відпалюванних рулонів металу, що поліпшує теплопередачу на межі границі поділу «метал- захисний газ» Муфель (4) накритий нагрівальним ковпаком (6), що обладнаний інжекційними тангенціально встановленими пальниками (7) для спалювання палива, розташованими у верхній частині нагрівального ковпака (6) і двома ежекторами (8), розташованими в нижньої його частини, яки служать для вида Комп'ютерна верстка А Крулевський 62352 лення продуктів горіння Механізм відпалювання стопи рулонів металу в запропонованій конструкції ковпакової печі складається з наступного Потік захисного газу за допомогою відцентрового циркуляційного вентилятора (3) по осьовому каналу стопи рулонів металу викидається нагору, вдаряється об кришу муфеля (4) і розвертається до його бічних стінок, спрямовуючи в зону з максимальним рівнем температур Температура захисного газу, що виходять з осьового каналу стопи рулонів металу, має саме низьке значення по розміру, що забезпечує кращу тепловіддачу захисному газу від стінок муфеля (4) Відцентровим циркуляційним вентилятором (3) захисний газ переміщається вниз уздовж стопи рулонів металу і стінок муфеля (4) додатково нагріваючись від стінок муфеля й віддаючи тепло рулонам металу КІЛЬКІСТЬ захисного газу, що проходить по конвекторних кільцях (5) залежить від висоти їхньої установки Чим нижче лежить конвекторне кільце (5), тим більше захисного газу проходить через нього Підвищена циркуляція нагрітого захисного газу в районі нижніх рулонів металу буде врівноважувати теплопередачу випромінюванням від стінок муфеля (4) верхньому рулону в стопі, що не тільки прискорить нагрів стопи рулонів металу, але і зменшить нерівномірність їхнього нагрівання Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
