Електрогазова ковпакова піч

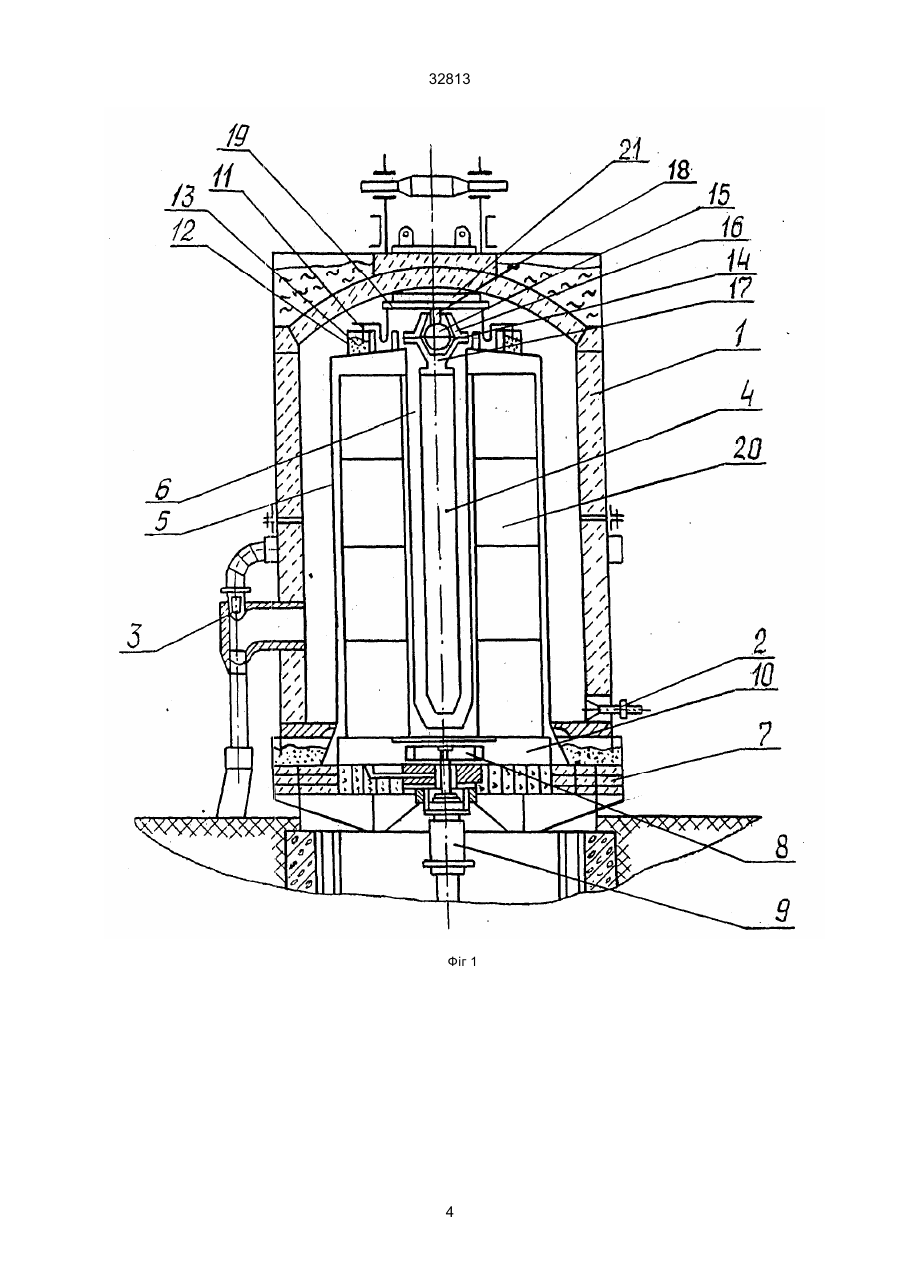

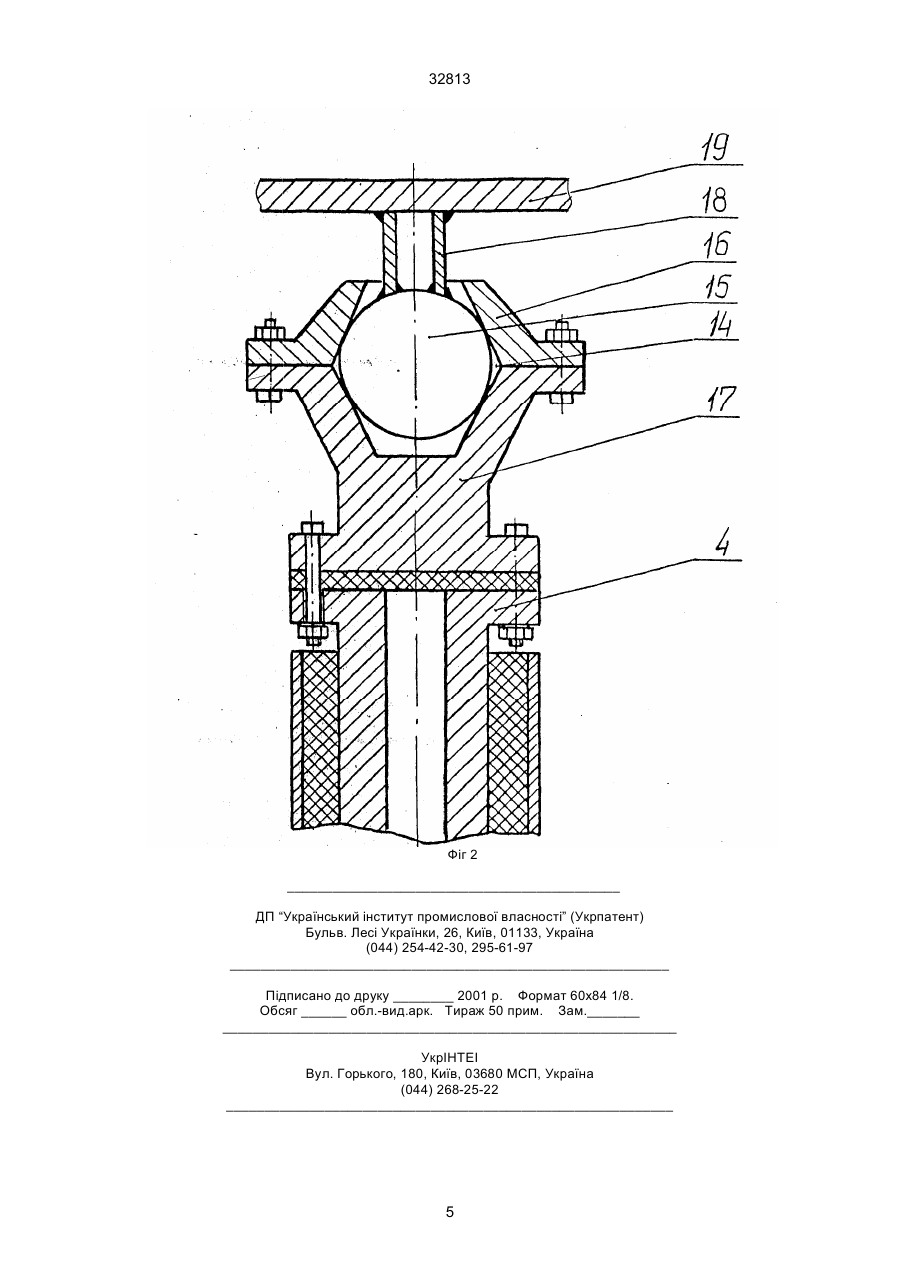

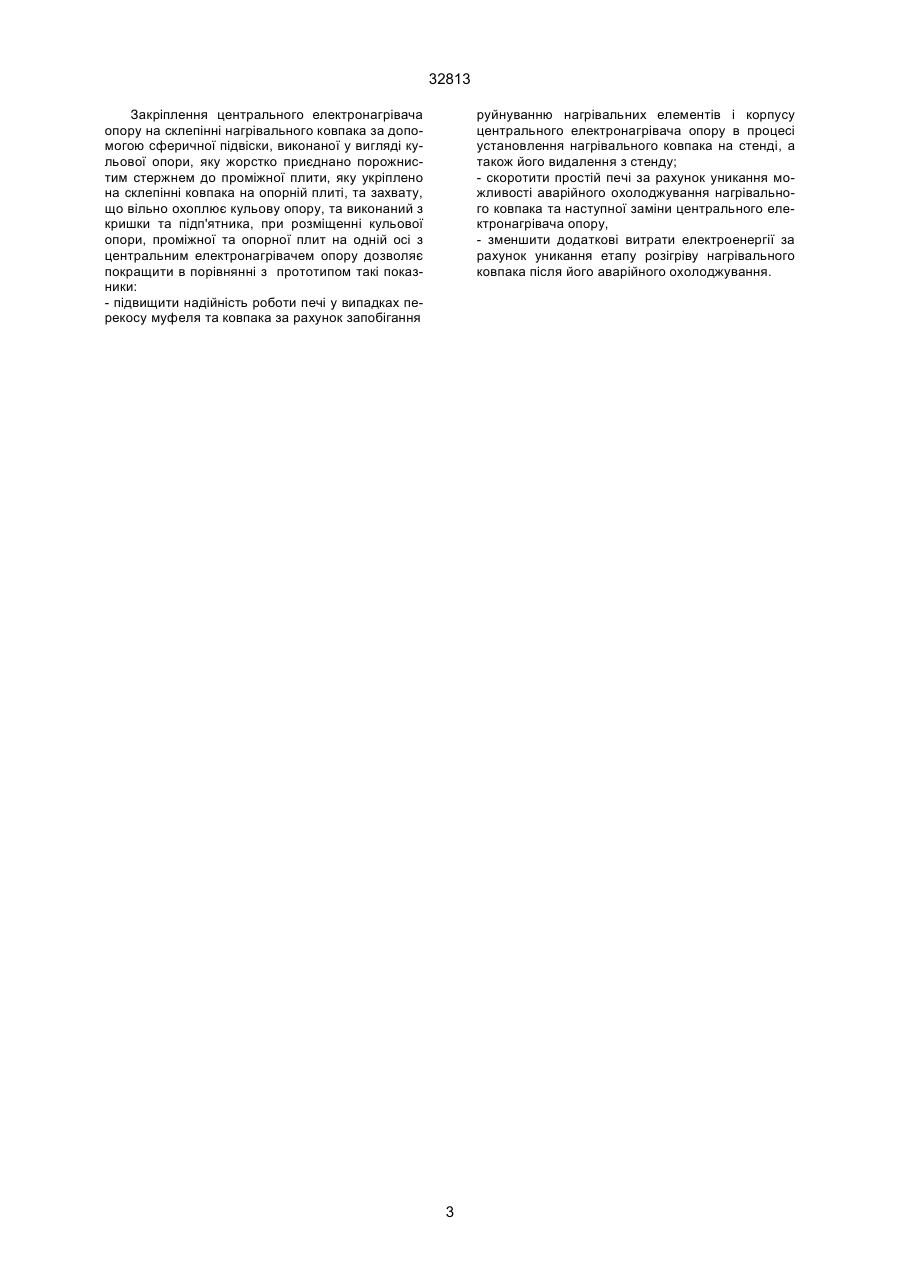

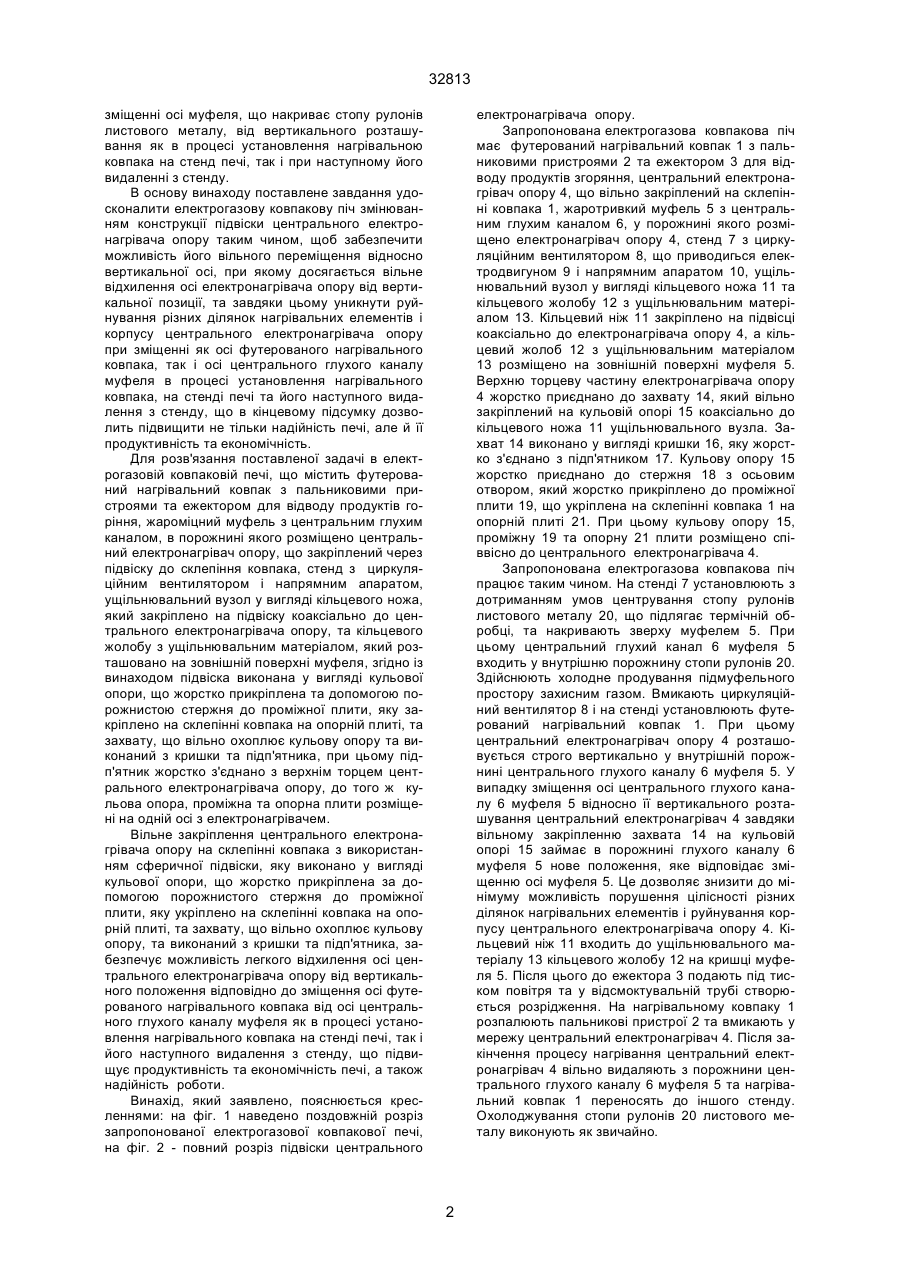

Електрогазова ковпакова піч‚ яка містить футерований нагрівальний ковпак, що обладнаний пальниковими пристроями та ежектором, жароміцний муфель з центральним глухим каналом, у порожнині якого розміщено центральний електро 32813 зміщенні осі муфеля, що накриває стопу рулонів листового металу, від вертикального розташування як в процесі установлення нагрівальною ковпака на стенд печі, так і при наступному його видаленні з стенду. В основу винаходу поставлене завдання удосконалити електрогазову ковпакову піч змінюванням конструкції підвіски центрального електронагрівача опору таким чином, щоб забезпечити можливість його вільного переміщення відносно вертикальної осі, при якому досягається вільне відхилення осі електронагрівача опору від вертикальної позиції, та завдяки цьому уникнути руйнування різних ділянок нагрівальних елементів і корпусу центрального електронагрівача опору при зміщенні як осі футерованого нагрівального ковпака, так і осі центрального глухого каналу муфеля в процесі установлення нагрівального ковпака, на стенді печі та його наступного видалення з стенду, що в кінцевому підсумку дозволить підвищити не тільки надійність печі, але й її продуктивність та економічність. Для розв'язання поставленої задачі в електрогазовій ковпаковій печі, що містить футерований нагрівальний ковпак з пальниковими пристроями та ежектором для відводу продуктів горіння, жароміцний муфель з центральним глухим каналом, в порожнині якого розміщено центральний електронагрівач опору, що закріплений через підвіску до склепіння ковпака, стенд з циркуляційним вентилятором і напрямним апаратом, ущільнювальний вузол у вигляді кільцевого ножа, який закріплено на підвіску коаксіально до центрального електронагрівача опору, та кільцевого жолобу з ущільнювальним матеріалом, який розташовано на зовнішній поверхні муфеля, згідно із винаходом підвіска виконана у вигляді кульової опори, що жорстко прикріплена та допомогою порожнистою стержня до проміжної плити, яку закріплено на склепінні ковпака на опорній плиті, та захвату, що вільно охоплює кульову опору та виконаний з кришки та підп'ятника, при цьому підп'ятник жорстко з'єднано з верхнім торцем центрального електронагрівача опору, до того ж кульова опора, проміжна та опорна плити розміщені на одній осі з електронагрівачем. Вільне закріплення центрального електронагрівача опору на склепінні ковпака з використанням сферичної підвіски, яку виконано у вигляді кульової опори, що жорстко прикріплена за допомогою порожнистого стержня до проміжної плити, яку укріплено на склепінні ковпака на опорній плиті, та захвату, що вільно охоплює кульову опору, та виконаний з кришки та підп'ятника, забезпечує можливість легкого відхилення осі центрального електронагрівача опору від вертикального положення відповідно до зміщення осі футерованого нагрівального ковпака від осі центрального глухого каналу муфеля як в процесі установлення нагрівального ковпака на стенді печі, так і його наступного видалення з стенду, що підвищує продуктивність та економічність печі, а також надійність роботи. Винахід, який заявлено, пояснюється кресленнями: на фіг. 1 наведено поздовжній розріз запропонованої електрогазової ковпакової печі, на фіг. 2 - повний розріз підвіски центрального електронагрівача опору. Запропонована електрогазова ковпакова піч має футерований нагрівальний ковпак 1 з пальниковими пристроями 2 та ежектором 3 для відводу продуктів згоряння, центральний електронагрівач опору 4, що вільно закріплений на склепінні ковпака 1, жаротривкий муфель 5 з центральним глухим каналом 6, у порожнині якого розміщено електронагрівач опору 4, стенд 7 з циркуляційним вентилятором 8, що приводигься електродвигуном 9 і напрямним апаратом 10, ущільнювальний вузол у вигляді кільцевого ножа 11 та кільцевого жолобу 12 з ущільнювальним матеріалом 1З. Кільцевий ніж 11 закріплено на підвісці коаксіально до електронагрівача опору 4, а кільцевий жолоб 12 з ущільнювальним матеріалом 13 розміщено на зовнішній поверхні муфеля 5. Верхню торцеву частину електронагрівача опору 4 жорстко приєднано до захвату 14, який вільно закріплений на кульовій опорі 15 коаксіально до кільцевого ножа 11 ущільнювального вузла. Захват 14 виконано у вигляді кришки 16, яку жорстко з'єднано з підп'ятником 17. Кульову опору 15 жорстко приєднано до стержня 18 з осьовим отвором, який жорстко прикріплено до проміжної плити 19, що укріплена на склепінні ковпака 1 на опорній плиті 21. При цьому кульову опору 15, проміжну 19 та опорну 21 плити розміщено співвісно до центрального електронагрівача 4. Запропонована електрогазова ковпакова піч працює таким чином. На стенді 7 установлюють з дотриманням умов центрування стопу рулонів листового металу 20, що підлягає термічній обробці, та накривають зверху муфелем 5. При цьому центральний глухий канал 6 муфеля 5 входить у внутрішню порожнину стопи рулонів 20. Здійснюють холодне продування підмуфельного простору захисним газом. Вмикають циркуляційний вентилятор 8 і на стенді установлюють футерований нагрівальний ковпак 1. При цьому центральний електронагрівач опору 4 розташовується строго вертикально у внутрішній порожнині центрального глухого каналу 6 муфеля 5. У випадку зміщення осі центрального глухого каналу 6 муфеля 5 відносно її вертикального розташування центральний електронагрівач 4 завдяки вільному закріпленню захвата 14 на кульовій опорі 15 займає в порожнині глухого каналу 6 муфеля 5 нове положення, яке відповідає зміщенню осі муфеля 5. Це дозволяє знизити до мінімуму можливість порушення цілісності різних ділянок нагрівальних елементів і руйнування корпусу центрального електронагрівача опору 4. Кільцевий ніж 11 входить до ущільнювального матеріалу 13 кільцевого жолобу 12 на кришці муфеля 5. Після цього до ежектора 3 подають під тиском повітря та у відсмоктувальній трубі створюється розрідження. На нагрівальному ковпаку 1 розпалюють пальникові пристрої 2 та вмикають у мережу центральний електронагрівач 4. Після закінчення процесу нагрівання центральний електронагрівач 4 вільно видаляють з порожнини центрального глухого каналу 6 муфеля 5 та нагрівальний ковпак 1 переносять до іншого стенду. Охолоджування стопи рулонів 20 листового металу виконують як звичайно. 2 32813 Закріплення центрального електронагрівача опору на склепінні нагрівального ковпака за допомогою сферичної підвіски, виконаної у вигляді кульової опори, яку жорстко приєднано порожнистим стержнем до проміжної плити, яку укріплено на склепінні ковпака на опорній плиті, та захвату, що вільно охоплює кульову опору, та виконаний з кришки та підп'ятника, при розміщенні кульової опори, проміжної та опорної плит на одній осі з центральним електронагрівачем опору дозволяє покращити в порівнянні з прототипом такі показники: - підвищити надійність роботи печі у випадках перекосу муфеля та ковпака за рахунок запобігання руйнуванню нагрівальних елементів і корпусу центрального електронагрівача опору в процесі установлення нагрівального ковпака на стенді, а також його видалення з стенду; - скоротити простій печі за рахунок уникання можливості аварійного охолоджування нагрівального ковпака та наступної заміни центрального електронагрівача опору, - зменшити додаткові витрати електроенергії за рахунок уникання етапу розігріву нагрівального ковпака після його аварійного охолоджування. 3 32813 Фіг 1 4 32813 Фіг 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 5
