Роторозширювач для проведення остеосинтезу суглобового відростка нижньої щелепи внутрішньоротовим способом під ендоскопічним контролем
Номер патенту: 62375
Опубліковано: 25.08.2011
Автори: Шаповалов Ігор Георгійович, Ільницький Ярослав Миронович, Погранична Христина Романівна, Огоновський Роман Зіновійович
Формула / Реферат
1. Роторозширювач для проведення остеосинтезу суглобового відростка нижньої щелепи внутрішньоротовим способом під ендоскопічним контролем, що містить дугу з опорою для верхніх зубів, шпатель з рукояткою, каретку зі стопорним механізмом, який відрізняється тим, що містить виконані знімними дві (ліву і праву) дуги з опорою для верхніх зубів, нижній кінець кожної з яких містить паз для фіксатора та напрямну, а каретка зі стопорним механізмом додатково містить паз для входження напрямної, в якому утримується фіксатором дуга з опорою для верхніх зубів.
2. Роторозширювач за п. 1, який відрізняється тим, що стопорний механізм з протилежного кінця стопора має язичок, який виконує роль фіксатора дуги.
Текст

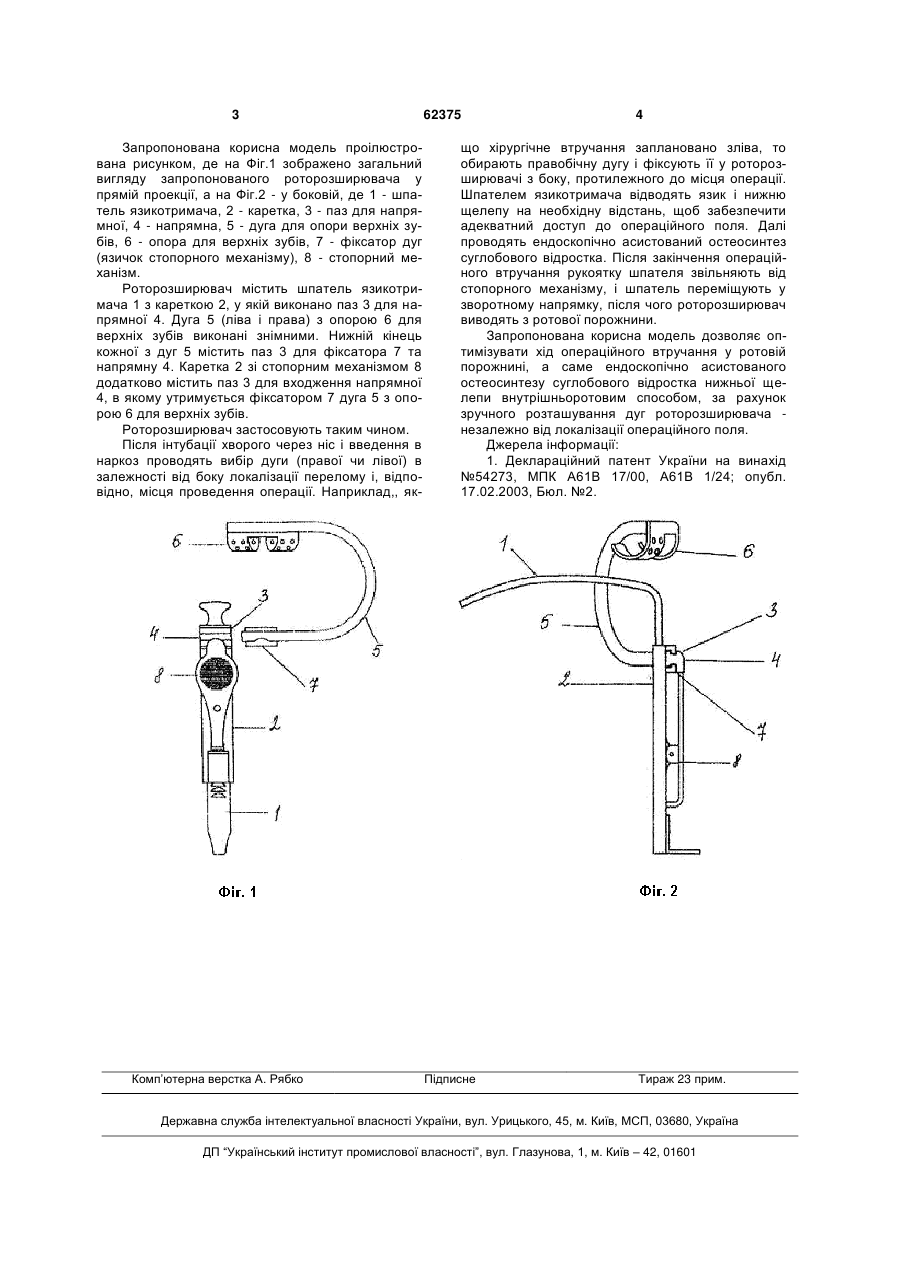

1. Роторозширювач для проведення остеосинтезу суглобового відростка нижньої щелепи внут 3 Запропонована корисна модель проілюстрована рисунком, де на Фіг.1 зображено загальний вигляду запропонованого роторозширювача у прямій проекції, а на Фіг.2 - у боковій, де 1 - шпатель язикотримача, 2 - каретка, 3 - паз для напрямної, 4 - напрямна, 5 - дуга для опори верхніх зубів, 6 - опора для верхніх зубів, 7 - фіксатор дуг (язичок стопорного механізму), 8 - стопорний механізм. Роторозширювач містить шпатель язикотримача 1 з кареткою 2, у якій виконано паз 3 для напрямної 4. Дуга 5 (ліва і права) з опорою 6 для верхніх зубів виконані знімними. Нижній кінець кожної з дуг 5 містить паз 3 для фіксатора 7 та напрямну 4. Каретка 2 зі стопорним механізмом 8 додатково містить паз 3 для входження напрямної 4, в якому утримується фіксатором 7 дуга 5 з опорою 6 для верхніх зубів. Роторозширювач застосовують таким чином. Після інтубації хворого через ніс і введення в наркоз проводять вибір дуги (правої чи лівої) в залежності від боку локалізації перелому і, відповідно, місця проведення операції. Наприклад,, як Комп’ютерна верстка А. Рябко 62375 4 що хірургічне втручання заплановано зліва, то обирають правобічну дугу і фіксують її у роторозширювачі з боку, протилежного до місця операції. Шпателем язикотримача відводять язик і нижню щелепу на необхідну відстань, щоб забезпечити адекватний доступ до операційного поля. Далі проводять ендоскопічно асистований остеосинтез суглобового відростка. Після закінчення операційного втручання рукоятку шпателя звільняють від стопорного механізму, і шпатель переміщують у зворотному напрямку, після чого роторозширювач виводять з ротової порожнини. Запропонована корисна модель дозволяє оптимізувати хід операційного втручання у ротовій порожнині, а саме ендоскопічно асистованого остеосинтезу суглобового відростка нижньої щелепи внутрішньоротовим способом, за рахунок зручного розташування дуг роторозширювача незалежно від локалізації операційного поля. Джерела інформації: 1. Деклараційний патент України на винахід №54273, МПК А61В 17/00, А61В 1/24; опубл. 17.02.2003, Бюл. №2. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOral opener for osteosynthesis of articular process of mandible intraorally under endoscopic control
Автори англійськоюPohranychna Khrystyna Romanivna, Ohonovskyi Roman Zinoviiovych, Ilnytskyi Yaroslav Myronovych, Shapovalov Ihor Heorhiiovych
Назва патенту російськоюРоторасширитель для проведения остеосинтеза суставного отростка нижней челюсти внутриротовым способом под эндоскопическим контролем
Автори російськоюПограничная Христина Романовна, Огоновский Роман Зиновьевич, Ильницький Ярослав Миронович, Шаповалов Игорь Георгиевич
МПК / Мітки
МПК: A61B 1/24, A61B 17/24
Мітки: контролем, остеосинтезу, нижньої, щелепи, роторозширювач, ендоскопічним, внутрішньоротовим, суглобового, способом, проведення, відростка
