Пристрій для викопування коренеплодів та інших клубнів
Номер патенту: 62377
Опубліковано: 25.08.2011
Автори: Ванін Володимир Володимирович, Воронцов Микола Євгенович, Юрчук Володимир Петрович, Грубич Марія Володимирівна, Голова Ольга Олександрівна
Формула / Реферат
1. Пристрій для викопування коренеплодів та інших клубнів, який містить вилковий копач у вигляді двох спарених роторів, між носками та основою яких розміщені конічні прутки, який відрізняється тим, що осі конічних прутків мають форму гвинтової лінії зі змінним кроком.
2. Пристрій за п. 1, який відрізняється тим, що крок гвинтової осьової лінії кожного з прутків збільшується від носка до основи ротора.
Текст

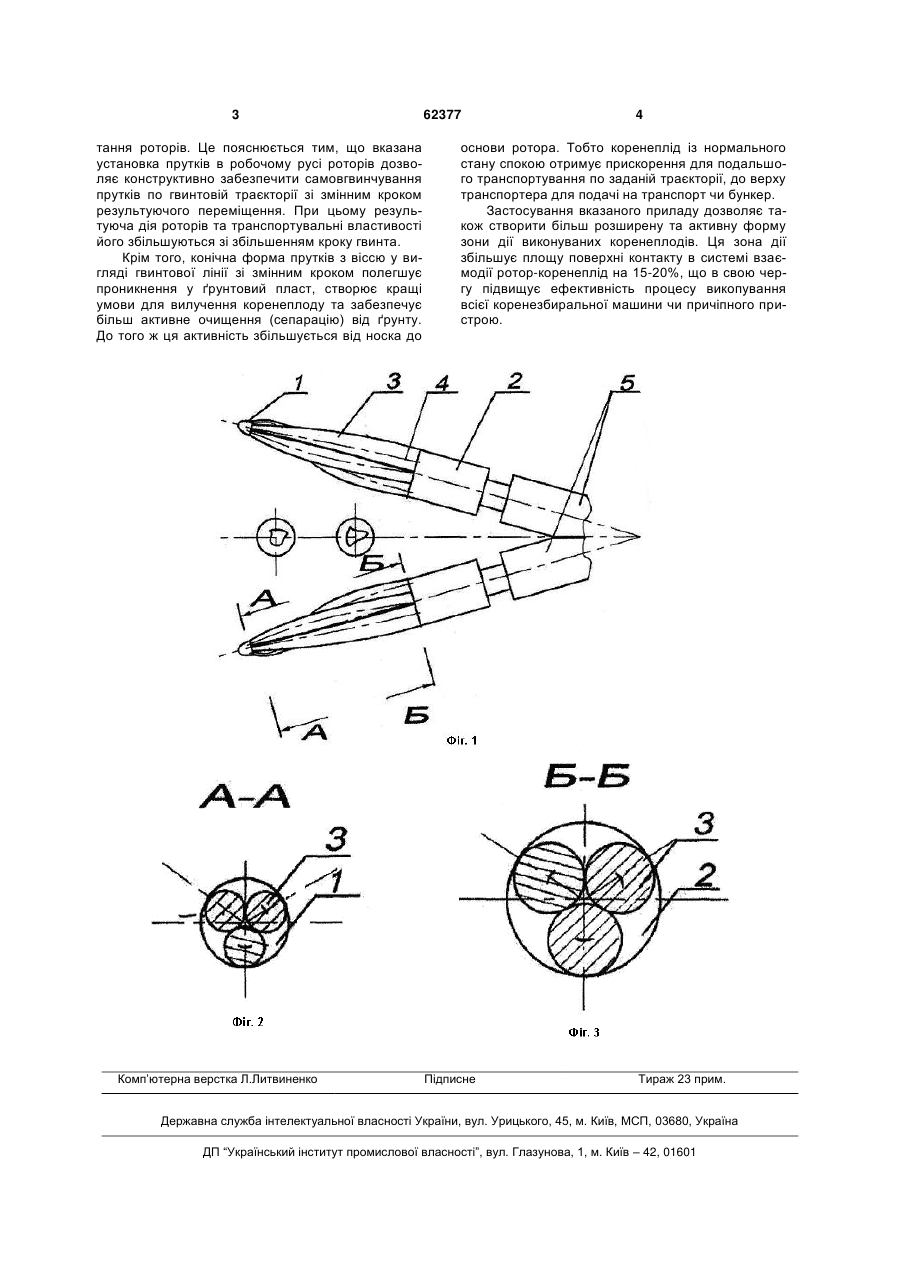

1. Пристрій для викопування коренеплодів та інших клубнів, який містить вилковий копач у вигляді двох спарених роторів, між носками та основою яких розміщені конічні прутки, який відрізняється тим, що осі конічних прутків мають форму гвинтової лінії зі змінним кроком. 2. Пристрій за п. 1, який відрізняється тим, що крок гвинтової осьової лінії кожного з прутків збільшується від носка до основи ротора. (19) (21) u201101427 (22) 08.02.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ВАНІН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ГОЛОВА ОЛЬГА ОЛЕКСАНДРІВНА, ГРУБИЧ МАРІЯ ВОЛОДИМИРІВНА, ВОРОНЦОВ МИКОЛА ЄВГЕНОВИЧ (73) ВАНІН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ГОЛОВА ОЛЬГА ОЛЕКСАНДРІВНА, ГРУБИЧ МАРІЯ ВОЛОДИМИРІВНА, ВОРОНЦОВ МИКОЛА ЄВГЕНОВИЧ 3 тання роторів. Це пояснюється тим, що вказана установка прутків в робочому русі роторів дозволяє конструктивно забезпечити самовгвинчування прутків по гвинтовій траєкторії зі змінним кроком результуючого переміщення. При цьому результуюча дія роторів та транспортувальні властивості його збільшуються зі збільшенням кроку гвинта. Крім того, конічна форма прутків з віссю у вигляді гвинтової лінії зі змінним кроком полегшує проникнення у ґрунтовий пласт, створює кращі умови для вилучення коренеплоду та забезпечує більш активне очищення (сепарацію) від ґрунту. До того ж ця активність збільшується від носка до Комп’ютерна верстка Л.Литвиненко 62377 4 основи ротора. Тобто коренеплід із нормального стану спокою отримує прискорення для подальшого транспортування по заданій траєкторії, до верху транспортера для подачі на транспорт чи бункер. Застосування вказаного приладу дозволяє також створити більш розширену та активну форму зони дії виконуваних коренеплодів. Ця зона дії збільшує площу поверхні контакту в системі взаємодії ротор-коренеплід на 15-20%, що в свою чергу підвищує ефективність процесу викопування всієї коренезбиральної машини чи причіпного пристрою. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for digging roots and other tubers
Автори англійськоюVanin Volodymyr Volodymyrovych, Yurchuk Volodymyr Petrovych, Holova Olha Oleksandrivna, Hrubych Maria Volodymyrivna, Vorontsov Mykola Yevhenovich
Назва патенту російськоюУстройство для выкопки корнеплодов и других клубней
Автори російськоюВанин Владимир Владимирович, Юрчук Владимир Петрович, Голова Ольга Александровна, Грубич Мария Владимировна, Воронцов Николай Евгениевич
МПК / Мітки
МПК: A01D 25/04
Мітки: викопування, коренеплодів, інших, пристрій, клубнів
