Пристрій для викопування коренеплодів
Номер патенту: 44747
Опубліковано: 12.10.2009
Автори: Паньків Марія Романівна, Барановський Віктор Миколайович, Рамш Василь Юрійович, Герасимчук Галина Андріївна
Формула / Реферат
Пристрій для викопування коренеплодів, який містить односторонній сферичний диск, встановлений під кутом до осі рядка, в передній зоні робочої кромки якого і над нею перпендикулярно напрямку робочої швидкості руху встановлено горизонтальний приводний вал, на якому закріплено фланці, які утворюють барабан, а між фланцями барабана по його колу встановлено паралельні осі, на яких шарнірно закріплені еластичні доочисні елементи, які утворюють бітер, який відрізняється тим, що осі, на яких закріплено еластичні доочисні елементи, встановлено паралельно осі горизонтального приводного вала.
Текст

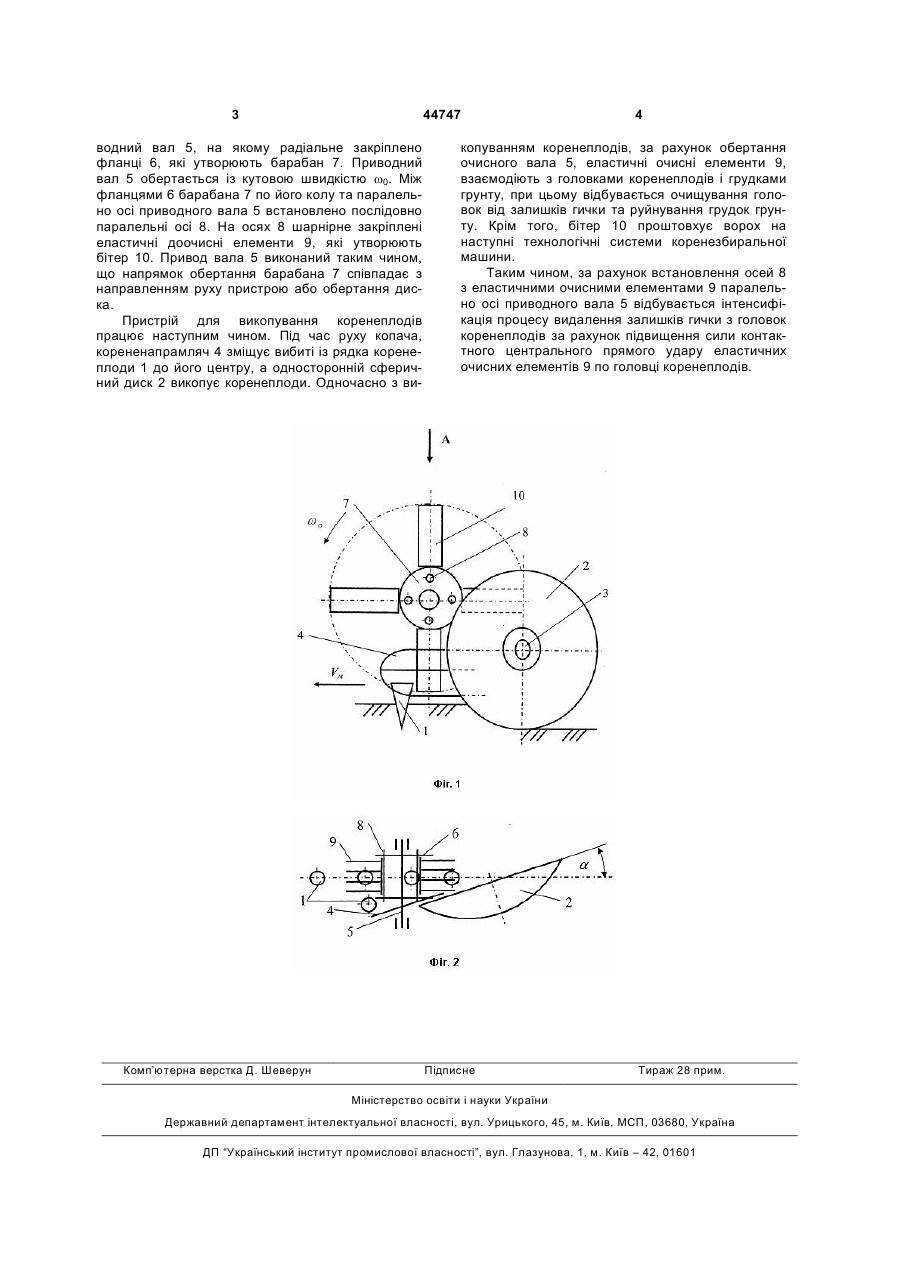

Пристрій для викопування коренеплодів, який містить односторонній сферичний диск, встанов 3 44747 водний вал 5, на якому радіальне закріплено фланці 6, які утворюють барабан 7. Приводний вал 5 обертається із кутовою швидкістю w0. Між фланцями 6 барабана 7 по його колу та паралельно осі приводного вала 5 встановлено послідовно паралельні осі 8. На осях 8 шарнірне закріплені еластичні доочисні елементи 9, які утворюють бітер 10. Привод вала 5 виконаний таким чином, що напрямок обертання барабана 7 співпадає з направленням руху пристрою або обертання диска. Пристрій для викопування коренеплодів працює наступним чином. Під час руху копача, корененапрамляч 4 зміщує вибиті із рядка коренеплоди 1 до його центру, а односторонній сферичний диск 2 викопує коренеплоди. Одночасно з ви Комп’ютерна верстка Д. Шеверун 4 копуванням коренеплодів, за рахунок обертання очисного вала 5, еластичні очисні елементи 9, взаємодіють з головками коренеплодів і грудками грунту, при цьому відбувається очищування головок від залишків гички та руйнування грудок грунту. Крім того, бітер 10 проштовхує ворох на наступні технологічні системи коренезбиральної машини. Таким чином, за рахунок встановлення осей 8 з еластичними очисними елементами 9 паралельно осі приводного вала 5 відбувається інтенсифікація процесу видалення залишків гички з головок коренеплодів за рахунок підвищення сили контактного центрального прямого удару еластичних очисних елементів 9 по головці коренеплодів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for digging-out tuberous roots
Автори англійськоюPankiv Mariia Romanivna, Herasymchuk Halyna Andriivna, Baranovskyi Viktor Mykolaiovych, Ramsh Vasyl Yuriiovych
Назва патенту російськоюУстройство для выкопки корнеплодов
Автори російськоюПанькив Мария Романовна, Герасимчук Галина Андреевна, Барановский Виктор Николаевич, Рамш Василий Юрьевич
МПК / Мітки
МПК: A01D 25/04
Мітки: коренеплодів, пристрій, викопування
