Ізолююча штанга

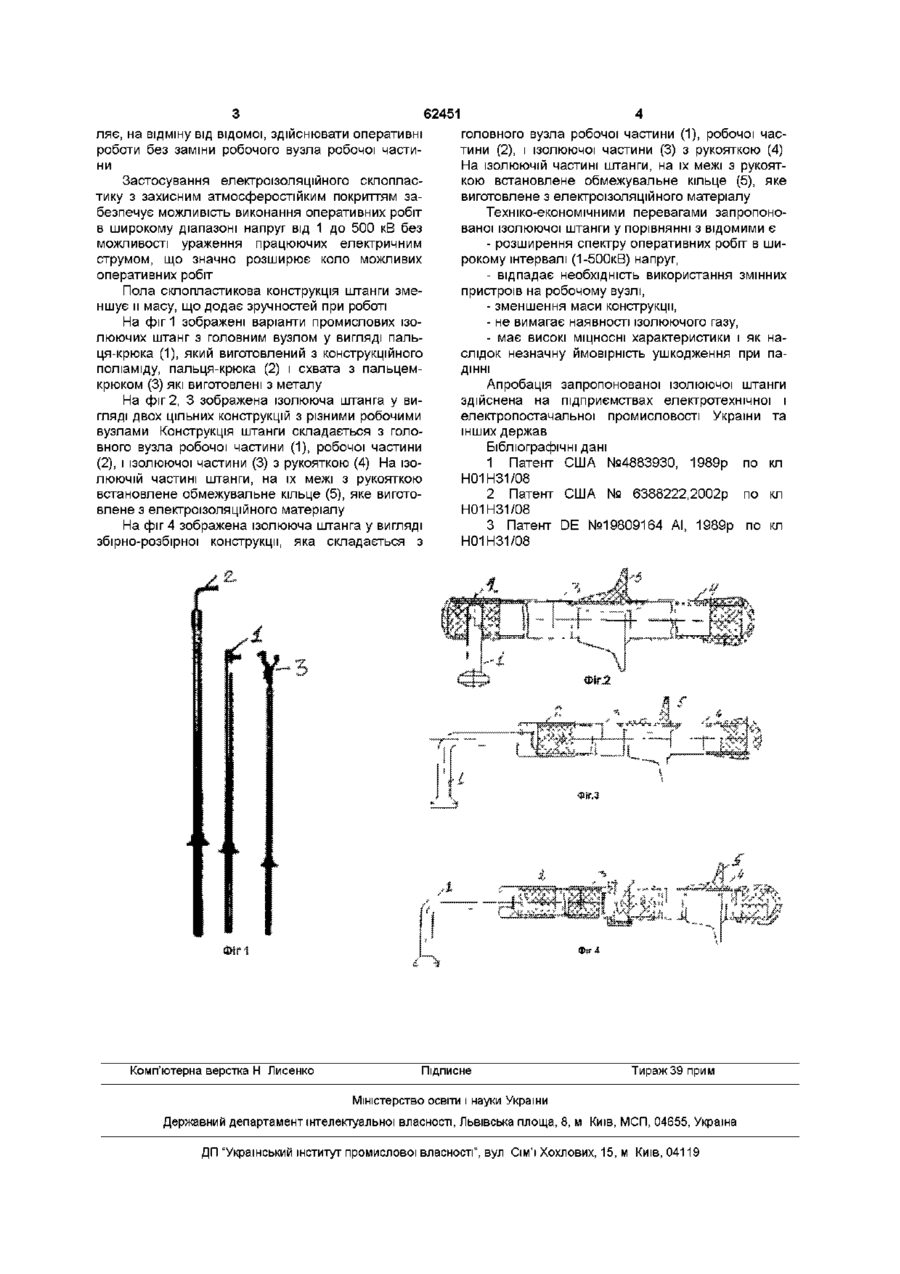

1 Ізолююча штанга, що складається з робочої і ізолюючої частини з рукояткою, обмежувального Винахід відноситься до електротехнічних пристроїв і може бути використаний для оперативних переключень, перевірки з'єднань на ЛІНІЯХ електропередач і підстанціях, установки деталей, розрядників, а також для заміни трубчастих запобіжників, управління роз'єднувачами при роботі під напругою від 1 до 500кВ в електроустановках постійного і перемінного струму промислової частоти ВІДОМІ ІЗОЛЮЮЧІ штанги, які складаються - з вимикача, трубчастого фіксованого і рухомого контактів, ричага, ІЗОЛЯЦІЙНОГО прута, штирів У внутрішній частині штанги знаходиться ізолюючий газ [1], - з двух частин, виконаних з кераміки або керамічного композита, фланця, прута вимикача, механізму вимикача, ричага, рухомого стрижня [2] ВІДОМІ ІЗОЛЮЮЧИ штанги дозволяють проводи ти оперативні роботи на ЛІНІЯХ електропередач і в електроустановках, але їм властиві такі недоліки - ізолююча штанга [1] має обмеження в застосуванні в залежності від напруги, має складну конструкцію і потребує наявності ізолюючого газу, - ізолююча штанга [2] виготовлена з кераміки і має недостатню надійність при падінні, з-за крихкості кераміки вона може бути пошкоджена і вийти зі строю Відома також ізолююча штанга [3] яка є найбільш близькою до заявленої за призначенням, яка складається - з ізоляційної трубки, обмежувального диску, рукоятки, упорної ручки, підшипника шпинделя, кільця, яка відрізняється тим, що головний вузол робочої частини виконаний у вигляді пальця-гака або КЛІЩІВ з пальцем-гаком, а корпус робочої і ізолюючої частини з рукояткою виконаний цільним або збірно-розбірним у вигляді трубки з склопластика, на поверхню якої нанесено захисне атмосферостійке покриття 2 Ізолююча штанга за п 1, яка відрізняється тим, що палець-гак виготовлений з конструкційного поліаміду або з металу, а КЛІЩІ З пальцем-гаком - з металу ізолятора, пробки зі змінною робочою головкою Відома ізолююча штанга - прототип дозволяє проводити оперативні роботи на ЛІНІЯХ електропередач, в підстанціях і електроустановках, але їй властиві такі недоліки - обмежений спектр оперативних робіт при визначеній робочій головці, - вимагає використання змінних пристроїв (головки) при виконанні оперативних робіт, - велика маса яка обумовлена наявністю підшипника, пробки та ш Задачею даного винаходу є розширення спектру оперативних робіт при напрузі від 1 до 500кВ без використання змінних пристроїв на робочому вузлі, а також зменшення маси конструкції Поставлена задача досягається тим, що у ізолюючої штанги, яка складається з робочої і ізолюючої частини з рукояткою, обмежувального диску, головний вузол робочої частини виконаний у вигляді пальця-крюка, або схвата з пальцем-крюком, а корпус робочої і ізолюючої частини з рукояткою може бути виконаний цільним, або збірнорозбірним у вигляді трубки з склопластику на поверхню якої нанесено захисне атмосферостійке покриття Крім того, палець-крюк виготовляється з конструкційного поліаміду, або з металу, а схват з пальцем-крюком - з металу Принциповою ВІДМІНОЮ запропонованої ізо люючої штанги від відомої є універсальна конструкція робочого вузла штанги у вигляді пальцякрюка, або схвата з пальцем-крюком, що дозво ю (О 62451 ляє, на відміну від відомої, здійснювати оперативні роботи без заміни робочого вузла робочої частини Застосування електроізоляційного склопластику з захисним атмосферостійким покриттям забезпечує можливість виконання оперативних робіт в широкому діапазоні напруг від 1 до 500 кВ без можливості ураження працюючих електричним струмом, що значно розширює коло можливих оперативних робіт Пола склопластикова конструкція штанги зменшує и масу, що додає зручностей при роботі На фіг 1 зображені варіанти промислових ізолюючих штанг з головним вузлом у вигляді пальця-крюка (1), який виготовлений з конструкційного поліаміду, пальця-крюка (2) і схвата з пальцемкрюком (3) які виготовлені з металу На фіг 2, 3 зображена ізолююча штанга у вигляді двох цільних конструкцій з різними робочими вузлами Конструкція штанги складається з головного вузла робочої частини (1), робочої частини (2), і ізолюючої частини (3) з рукояткою (4) На ІЗОЛЮЮЧІЙ частині штанги, на їх межі з рукояткою встановлене обмежувальне кільце (5), яке виготовлене з електроізоляційного матеріалу На фіг 4 зображена ізолююча штанга у вигляді збірно-розбірної конструкції, яка складається з Комп'ютерна верстка Н Лисенко головного вузла робочої частини (1), робочої частини (2), і ізолюючої частини (3) з рукояткою (4) На ІЗОЛЮЮЧІЙ частині штанги, на їх межі з рукояткою встановлене обмежувальне кільце (5), яке виготовлене з електроізоляційного матеріалу Техніко-економічними перевагами запропонованої ізолюючої штанги у порівнянні з відомими є - розширення спектру оперативних робіт в широкому інтервалі (1-500кВ) напруг, - відпадає необхідність використання змінних пристроїв на робочому вузлі, - зменшення маси конструкції, - не вимагає наявності ізолюючого газу, - має високі МІЦНОСНІ характеристики і як на слідок незначну ймовірність ушкодження при падінні Апробація запропонованої ізолюючої штанги здійснена на підприємствах електротехнічної і електропостачальної промисловості України та інших держав Бібліографічні дані 1 Патент США №4883930, 1989р по кл Н01Н31/08 2 Патент США № 6388222,2002р по кл Н01Н31/08 3 Патент DE №19809164 АІ, 1989р по кл Н01Н31/08 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
