Штанга обприскувача

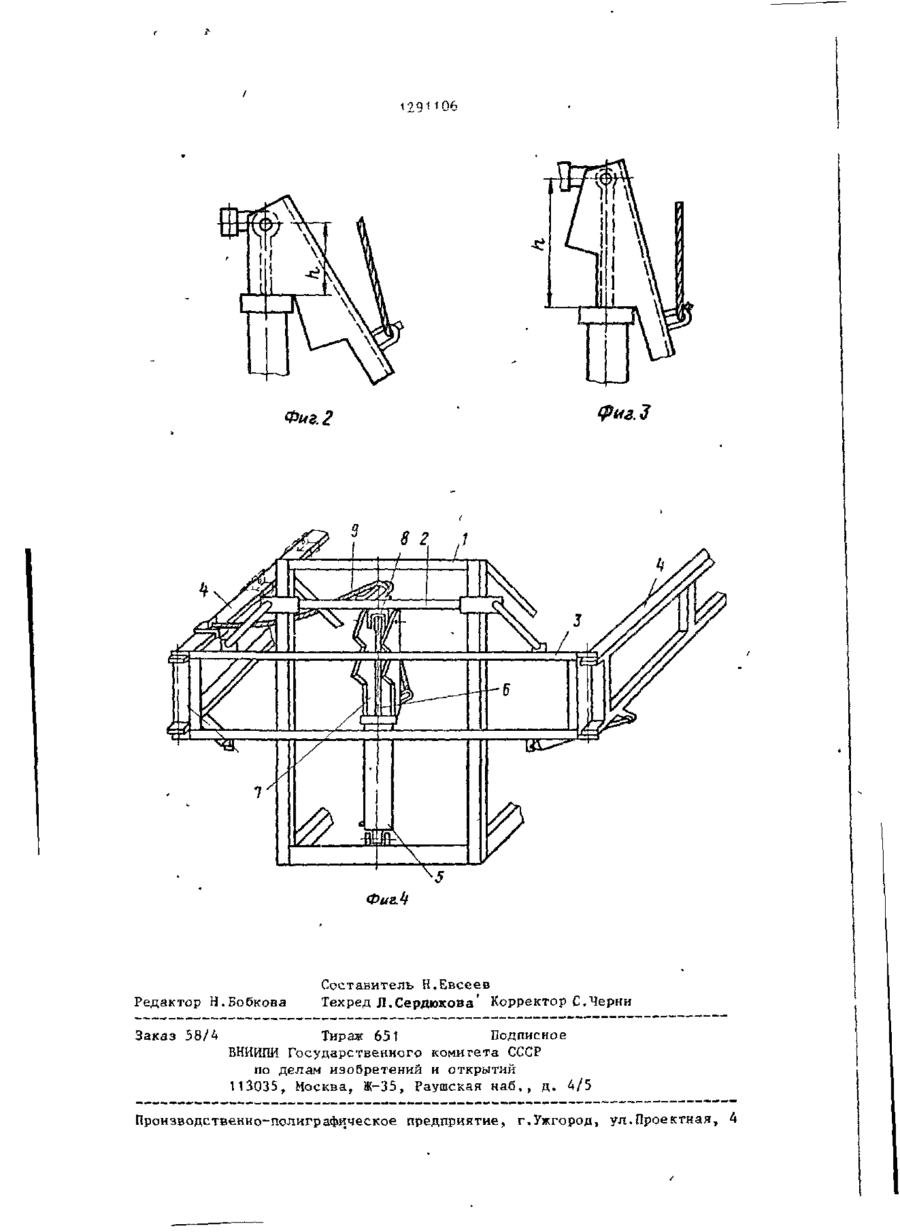

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5D4 А 01 М 7/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ABU Сі (21) 3964112/30-15 * ' (22) 09.10.85 (46) 23.02.8/. Бюл. № 7 (71) Головное специализированное конструкторско-технологическое бюро "Сельхозхиммаш" (72) М.И.Удуд, Г.Я.Мысак, С.А.Мачуга. М.И.Незбрнцкий и М.И.Лелесчишин (53) 631.347.3(088.8) (56) Техническое описание и инструкция по эксплуатации прицепього штангового опрыскивателя 3411090 (0IDU-15). Львоз, П 8 ^ . Авторское свидетельство СССР № 1138093, кл. А 01 М 7/00, 1983. ( 5 4 ) ШТАНГА ОПРЫСКИВАТЕЛЯ (5 7) Изобретение относится к области сельскохозяйственного машиностроения, в частности к машинам для защиты растений и вынесения жидких удобрений. Целью изобретения чвляется упрощение конструкции штанги. Штанга опрыскивателя содержит несущую раму 1, подвижную рамку 2, цент1 ральную секцию 3 и боковые секции 4. Шток 6 гидроцилиндра 5 подъема штанги закреплен на подвижной рамке 2 на оси 8. Фиксирующее устройство штанги содержит упор 7, шарнирно закрепленный на оси 8. Боковые секции 4 штанг связаны с упором гибкой связью 9. При опускании штаьги упор 7 взаимодействует с корпусом гидроцилиндра 5 и фиксирует штангу в заданном положении. Для работы на меньшей высоте гибкую связь 9 закрепляют на боковой секции 4 дальше от ее оси поворота, а для работы на большей высоте - ближе. Для перевода штанги из рабочего положения в транспортное гидроцилиндром 5 поднимают штангу и складывают. При этом гибкая связь 9 ослабевает, а упор 7 под собственным весом занимает вертикальное положение и упирается в корпус гидроцилиндра 5. Тем самым штанга фиксируется в транспортном положении. 1 з.п. ф-лы, 4 ил. ffi 1291106 2 1 Изобретение относится л сельскоПри опускании штанги vnop 7 взаихозяйственному машиностроению, в модействует определенной ступенью с частности к машинам для защиты растекорпусом гндроцилиндра 5 и фиксирует ний и внесения жидких удобрений. штангу в заданном рабочем положении, Цель изобретения - упрощение конобусловленном местом закрепления гибструкции штанги, а также повышение кой связи 9 на боковой секции 4. качества обработки путем фиксации Для работы опрыскивателя на меньштанги на заданной высоте. шей высоте гибкую связь 9 закрепляют На фиг. 1 изображена штанга опрысна боковой секции 4 дальше от ее оси кивателя с устройством фиксации в о*д- W поворота,, а для работы на большей выном из рабочих положений; на фиг.I соте - ближе. и 3 - варианты положений упора; на При переводе штанги из рабочего фиг, 4 - штанга опрыскивателя с устположения в транспортное ее подниройством фиксации в транспортном мают вверх до отказа и складывают. положении. При этом гибкая связь 9 ослабляется, Штанга опрыскивателя состоит из а упор 7 занимает вертикальное полонесущей рамы 1, установленной на ней жение и упирается нижней ступенью в подвижной рамки 2, шарнирно соединенкорпус гидроцилиндра 5 и тем самым ной с центральной секцией 3 шганги, фиксирует транспортное положение 20 штанги. боковых секций 4, гидроцилиндра 5 подъема и опускания штанги, шток 6 В дальнейшем процесс раскладывакоторого закреплен на подвижной рамния-складывания и фиксации штанги ке 2, и фиксирующего устройства, соповторяется. держащего ступенчатый упор 7, шарнир25 но установленный на оси 8 крепления Ф о р м у л а и з о б р е т е н и я штока 6 гидроцилиндра 5, и гибкую связь 9 (например, канат, трос, цепь 1. Штанга опрыскивателя, содержаи т.п.), закрепленную одним концом щая несущую раму, установленную на на упоре 7, а другим - на боковой ней подрижную рамку, шарнирно соедисекции 4 посредством герестазного хоненную с центральной секцией штанги, мута 10. Крепление гибкой связи 9 на боковые секции штанги, гидроцилиндр боковой секции 4 может осуществляться подъема-опускания штанги, шток котои другими известными способами. рого посредством оси закреплен на подвижной рамке, и фиксирующее устрой Количество положений переставного хомута 10 на боковой секции 4 соответ-35 ство, имеющее упор и элемент взаимоствует количеству ступеней на уподействия упор с боковой секцией штанре 7, которые определяют высоту расги, о т л и ч а ю щ а я с я тем, положения штанги в зависимости от вида что, с целью упрощения конструкции обрабатываемых культур и фиксируют штанги, упор фиксирующего устройстштангу на заданной высоте. 40 ва установлен' на оси крепления штока Штанга работает следующим образом. гидроцилиндра и взаимодействует с его При переводе штанги из транспорткорпусом, а элемент взаимодействия ного положения в рабочее (фиг. 1) упора с боковой секцией штанги выполее поднимают гидроцилиндром 5 в крайнен в видегиокой связи. нее верхнее положение, при этом упор 2. Штанга по п. 1, о т л и ч а юосвобождается, а затем отклоняется щ а я с я тем, что, с целью повышепосредством гибкой связи 9, которая ния качества обработки путем фиксации натягивается при раскладывании боштанги на заданной высоте, упор выполковых секций 4 штанги. нен ступенчатым. 1 9 Q1 1Q6 Фиг. 2 Фиг.4 Редактор Н.Бобкова Заказ 58/4 Составитель Н.Евсеев Техред Л.Сердюкова' Корректор С.Черни Тираж 651 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий И 3 0 3 5 , Москва, Ж-35, Раушская н а б , , д . 4/5 Производственно-полиграфнческое предприятие, г.Ужгород, ул.Проектная, 4
