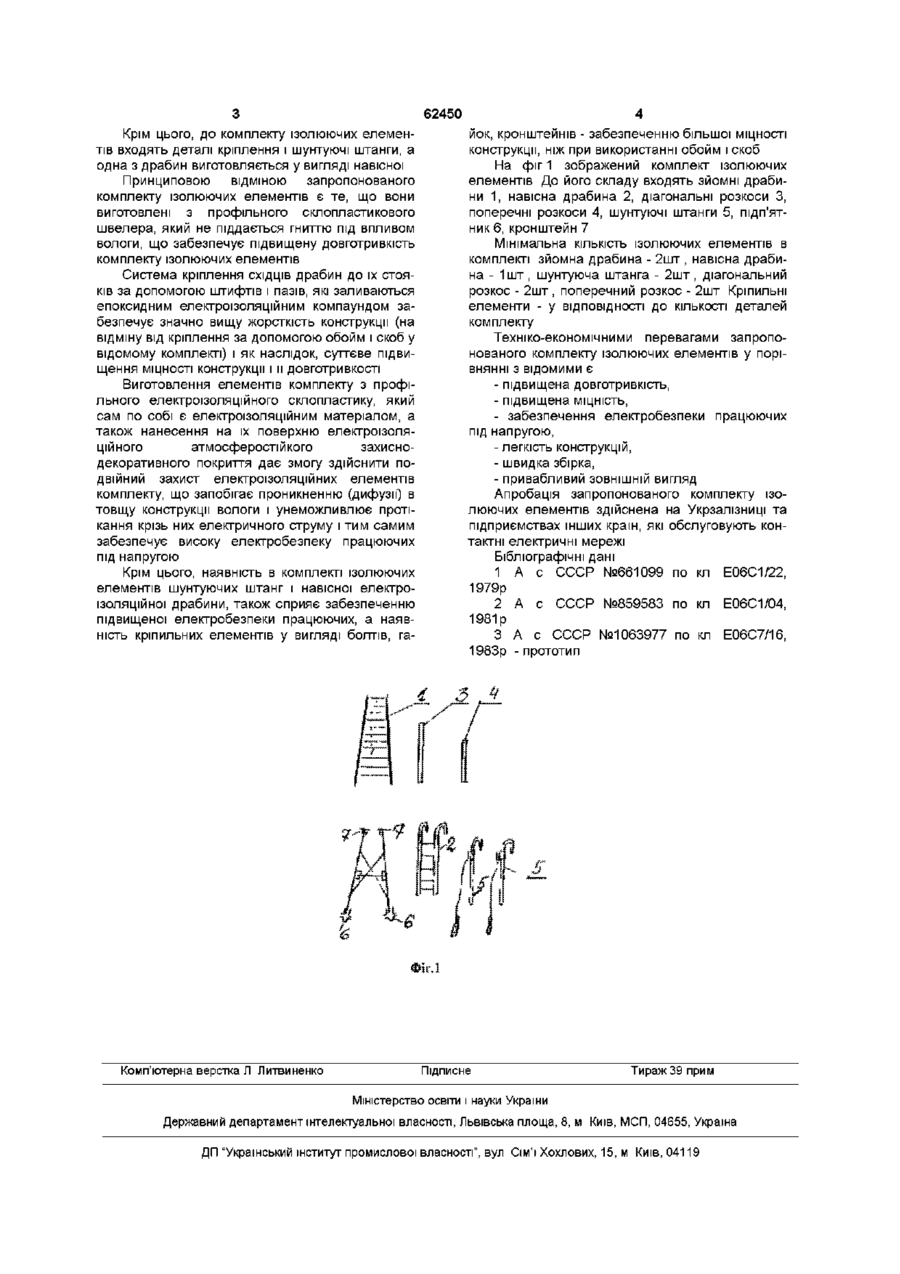

Комплект ізолюючих елементів

1 Комплект ізолюючих елементів, що включає драбини, який відрізняється тим, що додатково містить діагональні і поперечні розкоси, причому Винахід відноситься до конструкцій драбин і може бути використаний для швидкої збірки стаціонарних або зйомних пересувних монтажних ізолюючих вишок, з яких здійснюється технічне обслуговування пристроїв контактної мережі електрифікованих залізниць під напругою З.ЗкВ постійного струму і 27,5кВ перемінного струму частотою 50Гц без відключення струму ВІДОМІ елементи, які призначені для збірки стаціонарних або зйомних пересувних монтажних вишок, які складаються - з драбини, робочої площадки і загороди [1], - з труб, опірної кришки, напівхомута, опірних площадок [2] Недоліком вказаних елементів [1, 2] являється те, що вони не можуть використовуватися для збірки стаціонарних і пересувних монтажних вишок, які призначені для роботи під напругою, тому, що легко проводять електричний струм, що може привести до ураження ним працюючих Крім того, при експлуатації таких вишок на відкритому повітрі, вони зазнають корозії і потребують постійного догляду за ними ВІДОМІ також елементи, які можуть виконувати роль ізолюючих і являються найбільш близькими до заявляємих за суттю [3] ВІДОМІ ІЗОЛЮЮЧІ елементи - включають - драбину, яка виготовляється з деревини, робочу площадку, перильні елементи, рухому ланку, стопорні пристрої, поєднувальні пластини Кріплення елементів здійснюється за рахунок обойм, скоб, карабінів, крюків стояки і СХІДЦІ драбин, а також розкоси виготовлені з електроізоляційного склопластикового швелера, поверхня якого має електроізоляційне атмосферостійке захисно-декоративне покриття, а в конструкції драбин кріплення СХІДЦІВ ДО СТОЯКІВ здійснено за рахунок штифтів і пазів, які залиті епоксидним електроізоляційним компаундом 2 Комплект ізолюючих елементів за п 1, який відрізняється тим, що в комплект входять деталі кріплення і шунтувальні штанги, а одна з драбин виготовлена у вигляді навісної БІЛЬШІСТЬ З ЦИХ елементів виготовляється з деревини і вони можуть бути застосовані для збірки стаціонарних або зйомних пересувних монтажних ізолюючих вишок Недоліком відомих ізолюючих елементів з деревини являються - низька довготривкість, яка обумовлена тим, що при роботі на відкритому повітрі вони підвержені впливу вологи і зазнають гниття, - низька МІЦНІСТЬ конструкції, за рахунок того, що збірні елементи кріпляться за допомогою цвяхів і сама деревина може загнивати, - електронебезпечність при роботі під напругою, тому що при експлуатації на відкритому повітрі вони можуть поглинати вологу і становитись електропровідними Задачею даного винаходу є підвищення довготривкості і МІЦНОСТІ ізолюючих елементів і забезпечення електробезпеки працюючих під напругою Поставлена задача досягається тим, що комплект ізолюючих елементів, який включає драбини, додатково вміщує діагональні і поперечні розкоси, причому стояки і СХІДЦІ драбин, а також розкоси виготовлені з електроізоляційного склопластикового швелера, поверхня якого має електроізоляційне атмосферостійке захиснодекоративне покриття, а в конструкції драбин кріплення СХІДЦІВ до стояків здійснюється за рахунок штифтів і пазів, які заливаються епоксидним електроізоляційним компаундом О ю (О 62450 Крім цього, до комплеісгу ізолюючих елементів входять деталі кріплення і шунтуючі штанги, а одна з драбин виготовляється у вигляді навісної Принциповою ВІДМІНОЮ запропонованого комплекту ізолюючих елементів є те, що вони виготовлені з профільного склопластикового швелера, який не піддається гниттю під впливом вологи, що забезпечує підвищену довготривкість комплекту ізолюючих елементів Система кріплення СХІДЦІВ драбин до їх стояків за допомогою штифтів і пазів, які заливаються епоксидним електроізоляційним компаундом забезпечує значно вищу жорсткість конструкції (на відміну від кріплення за допомогою обойм і скоб у відомому комплекті) і як наслідок, суттєве підвищення МІЦНОСТІ конструкції і и довготривкості Виготовлення елементів комплекту з профільного електроізоляційного склопластику, який сам по собі є електроізоляційним матеріалом, а також нанесення на їх поверхню електроізоляційного атмосферостійкого захиснодекоративного покриття дає змогу здійснити подвійний захист електроізоляційних елементів комплекту, що запобігає проникненню (дифузії) в товщу конструкції вологи і унеможливлює протікання крізь них електричного струму і тим самим забезпечує високу електробезпеку працюючих під напругою Крім цього, наявність в комплекті ізолюючих елементів шунтуючих штанг і навісної електроізоляційної драбини, також сприяє забезпеченню підвищеної електробезпеки працюючих, а наявність кріпильних елементів у вигляді болтів, га Комп'ютерна верстка Л Литвиненко йок, кронштейнів - забезпеченню більшої МІЦНОСТІ конструкції, ніж при використанні обойм і скоб На фіг 1 зображений комплект ізолюючих елементів До його складу входять зйомні драбини 1, навісна драбина 2, діагональні розкоси З, поперечні розкоси 4, шунтуючі штанги 5, підп'ятник 6, кронштейн 7 Мінімальна КІЛЬКІСТЬ ІЗОЛЮЮЧИХ елементів в комплекті зйомна драбина - 2шт , навісна драбина - 1шт, шунтуюча штанга - 2шт, діагональний розкос - 2шт , поперечний розкос - 2шт Кріпильні елементи - у ВІДПОВІДНОСТІ до КІЛЬКОСТІ деталей комплекту Техніко-економічними перевагами запропонованого комплекту ізолюючих елементів у порівнянні З ВІДОМИМИ Є - підвищена довготривкість, - підвищена МІЦНІСТЬ, - забезпечення електробезпеки працюючих під напругою, - легкість конструкцій, - швидка збірка, - привабливий ЗОВНІШНІЙ вигляд Апробація запропонованого комплекту ізолюючих елементів здійснена на Укрзалізниці та підприємствах інших країн, які обслуговують контактні електричні мережі Бібліографічні дані 1 А с СССР №661099 по кл Е06С1/22, 1979р 2 А с СССР №859583 по кл Е06С1/04, 1981р 3 А с СССР №1063977 по кл Е06С7/16, 1983р - прототип Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
