Одностороння драбинка

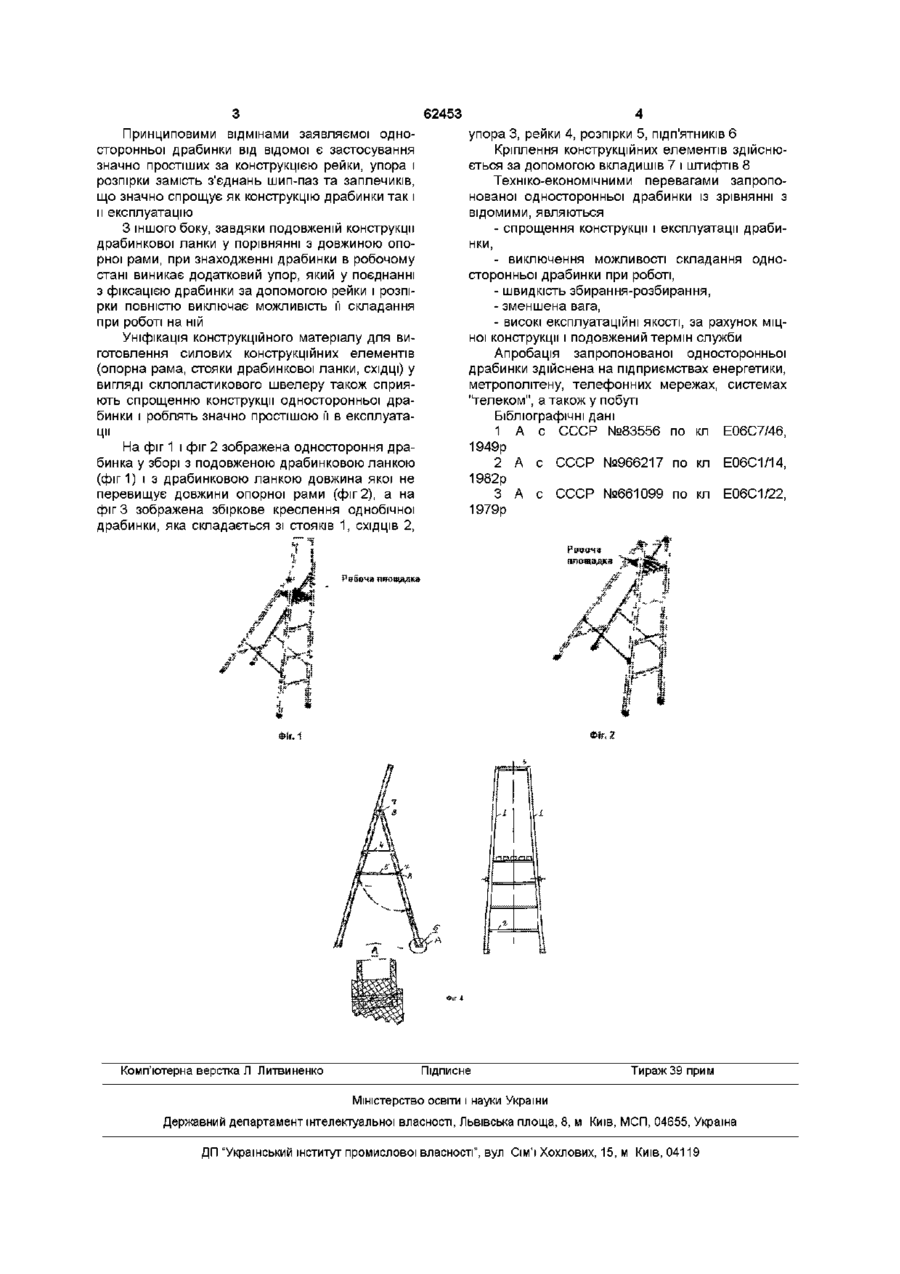

1 Одностороння драбинка, яка включає драбинкову ланку з фіксатором, робочу площадку, яка відрізняється тим, що додатково містить рейку, розпірку і упор і складається з опорної рами і однієї драбинкової ланки, які скріплені між собою за допомогою вкладиша зі штифтом, причому довжина драбинкової ланки може перевищувати довжину опорної рами 2 Одностороння драбинка за п 1 , яка відрізняється тим, що всі силові конструкційні елементи (опорна рама, стояки драбинкової ланки, СХІДЦІ) виготовлені з профільного склопластика з поперечним перерізом у вигляді швелера, поверхня якого має захисне атмосферостійке покриття Винахід відноситься до конструкцій драбинок, які використовуються при будівельних, монтажних і ремонтно-експлуатаційних роботах на підприємствах енергетики, метрополітену, телефонних мережах системи "телеком", а також для роботи в промислових і адміністративних спорудах у приміщеннях і на відкритому повітрі ВІДОМІ конструкції односторонніх драбинок, які складаються - з драбинкової секції, шарнірно поєднаної з нею опірної рами, жорстких горизонтальних опор з виконаними в них гніздами, при цьому опори зв'язані крізь шарнір з драбинковою секцією, а крізь гнізда - з опорною рамою Опори прилаштовані присосами і вакуумним ричажним насосом [1], - зі стояків у вигляді трубчастих елементів, які послідовно поєднуються між собою за допомогою втулок СХІДЦІ жорстко поєднані зі втулками У верхній частині знаходяться парні кронштейни, гнучкі сектори, перекладини, пластини, які жорстко кріпляться на перекладинах [2] Відомим конструкціям односторонніх драбинок властиві таки недоліки - складна конструкція [1, 2], - незручність транспортування і монтажу [2], - довгий час монтажу [1], Відома також одностороння драбинка, яка являється найбільш близьким до заявляємої за суттю [3] Драбинка - прототип включає - шарнірно поєднані драбинкові ланки з фіксатором, робочу площадку, яка шарнірно закріп лена на одній з драбинкових ланок і теж закріпленою фіксатором, загороди у вигляді рамки Драбинкові ланки зафіксовані від розходження в горизонтальній площині спеціальною тягою з шарніром Недоліками відомої односторонньої драбинки являються - ускладнення конструкції і експлуатації драбинки за рахунок застосування фіксатора для робочої площадки і шарніра для фіксації драбинкових ланок, - можливість складання драбинки при роботі на ній тому, що тяга з шарніром для драбинкових ланок може працювати тільки на розтягування При роботі можливий поштовх драбинки в горизонтальному напрямку, за рахунок чого драбинкові ланки можуть скластися і драбинка падає Задачею даного винаходу є спрощення конструкції і експлуатації драбинки, а також виключення можливості її складання при роботі - Поставлена задача досягається тим, що одностороння драбинка, яка включає драбинкову ланку з фіксатором, робочу площадку, додатково вміщує рейку, розпірку і упор і складається з опорної рами і однієї драбинкової ланки, які кріпляться між собою за допомогою вкладиша зі штифтом, причому драбинкова ланка за довжиною може перевищувати довжину опорної рами Всі СИЛОВІ конструкційні елементи (опорна рама, стояки драбинкової ланки, СХІДЦІ) виготовлені з профільного склопластику з поперечним перерізом у вигляді швелера, поверхня якого має захисне атмосферостійке покриття СО Ю (О 62453 Принциповими відмінами заявляємої односторонньої драбинки від відомої є застосування значно простіших за конструкцією рейки, упора і розпірки замість з'єднань шип-паз та заплечиків, що значно спрощує як конструкцію драбинки так і и експлуатацію З іншого боку, завдяки подовженій конструкції драбинкової ланки у порівнянні з довжиною опорної рами, при знаходженні драбинки в робочому стані виникає додатковий упор, який у поєднанні з фіксацією драбинки за допомогою рейки і розпірки повністю виключає можливість її складання при роботі на ній Уніфікація конструкційного матеріалу для виготовлення силових конструкційних елементів (опорна рама, стояки драбинкової ланки, СХІДЦІ) у вигляді склопластикового швелеру також сприяють спрощенню конструкції односторонньої драбинки і роблять значно простішою її в експлуатації На фіг 1 і фіг 2 зображена одностороння драбинка у зборі з подовженою драбинковою ланкою (фиг 1) і з драбинковою ланкою довжина якої не перевищує довжини опорної рами (фіг 2), а на фіг 3 зображена збіркове креслення однобічної драбинки, яка складається зі стояків 1, СХІДЦІВ 2, Комп'ютерна верстка Л Литвиненко упора 3, рейки 4, розпірки 5, ПІДП'ЯТНИКІВ6 Кріплення конструкційних елементів здійснюється за допомогою вкладишів 7 і штифтів 8 Техніко-економічними перевагами запропонованої односторонньої драбинки із зрівнянні з ВІДОМИМИ, ЯВЛЯЮТЬСЯ нки, - спрощення конструкції і експлуатації драби - виключення можливості складання односторонньої драбинки при роботі, - швидкість збирання-розбирання, - зменшена вага, - високі експлуатаційні якості, за рахунок міцної конструкції і подовжений термін служби Апробація запропонованої односторонньої драбинки здійснена на підприємствах енергетики, метрополітену, телефонних мережах, системах "телеком", а також у побуті Бібліографічні дані 1 А с СССР №83556 по кл Е06С7/46, 1949р 2 А с СССР №966217 по кл Е06С1/14, 1982р 3 А с СССР №661099 по кл Е06С1/22, 1979р Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
