Пристрій для профілактики та лікування постмастектомічного синдрому

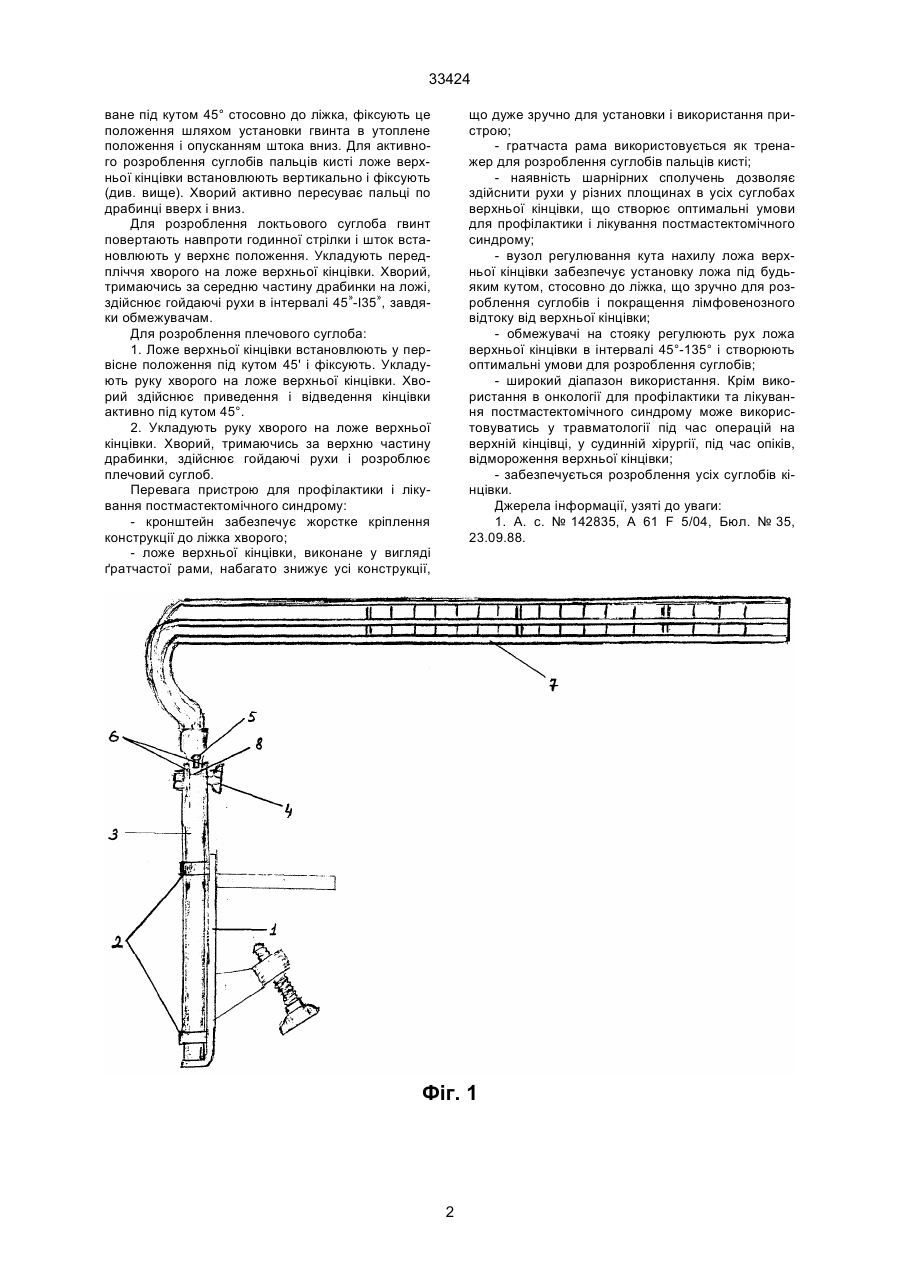

Пристрій для профілактики і лікування постмастектомічного синдрому, який містить стояк з шарнірно пов'язаним з ним ложем верхньої кінцівки, вузол регулювання кута нахилу ложа верхньої кінцівки, що відрізняється тим, що він має кронштейн з кільцями для закріплення в них стояка, ложе верхньої кінцівки виконане у вигляді гратчастої рами, вузол регулювання кута нахилу ложа, що складається з розташованих в основі ложа верхньої кінцівки обмежувачів та гвинта, розташованого на стояку. (19) (21) 99021009 (22) 23.02.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Крюков Микола Васильович, Шепляков Михайло Миколайович, Сидюк Андрій Володимирович, Мусаєв Артур Станіславович, Крюков Олексій Миколайович (73) Крюков Микола Васильович, Шепляков Михайло Миколайович, Сидюк Андрій Володимирович, Мусаєв Артур Станіславович, Крюков Олексій 33424 ване під кутом 45° стосовно до ліжка, фіксують це положення шляхом установки гвинта в утоплене положення і опусканням штока вниз. Для активного розроблення суглобів пальців кисті ложе верхньої кінцівки встановлюють вертикально і фіксують (див. вище). Хворий активно пересуває пальці по драбинці вверх і вниз. Для розроблення локтьового суглоба гвинт повертають навпроти годинної стрілки і шток встановлюють у верхнє положення. Укладують передпліччя хворого на ложе верхньої кінцівки. Хворий, тримаючись за середню частину драбинки на ложі, здійснює гойдаючі рухи в інтервалі 45»-I35», завдяки обмежувачам. Для розроблення плечового суглоба: 1. Ложе верхньої кінцівки встановлюють у первісне положення під кутом 45' і фіксують. Укладують руку хворого на ложе верхньої кінцівки. Хворий здійснює приведення і відведення кінцівки активно під кутом 45°. 2. Укладують руку хворого на ложе верхньої кінцівки. Хворий, тримаючись за верхню частину драбинки, здійснює гойдаючі рухи і розроблює плечовий суглоб. Перевага пристрою для профілактики і лікування постмастектомічного синдрому: - кронштейн забезпечує жорстке кріплення конструкції до ліжка хворого; - ложе верхньої кінцівки, виконане у вигляді ґратчастої рами, набагато знижує усі конструкції, що дуже зручно для установки і використання пристрою; - гратчаста рама використовується як тренажер для розроблення суглобів пальців кисті; - наявність шарнірних сполучень дозволяє здійснити рухи у різних площинах в усіх суглобах верхньої кінцівки, що створює оптимальні умови для профілактики і лікування постмастектомічного синдрому; - вузол регулювання кута нахилу ложа верхньої кінцівки забезпечує установку ложа під будьяким кутом, стосовно до ліжка, що зручно для розроблення суглобів і покращення лімфовенозного відтоку від верхньої кінцівки; - обмежувачі на стояку регулюють рух ложа верхньої кінцівки в інтервалі 45°-135° і створюють оптимальні умови для розроблення суглобів; - широкий діапазон використання. Крім використання в онкології для профілактики та лікування постмастектомічного синдрому може використовуватись у травматології під час операцій на верхній кінцівці, у судинній хірургії, під час опіків, відмороження верхньої кінцівки; - забезпечується розроблення усіх суглобів кінцівки. Джерела інформації, узяті до уваги: 1. А. с. № 142835, А 61 F 5/04, Бюл. № 35, 23.09.88. Фіг. 1 2 33424 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
