Пристрій для кріплення меблевих ніжок

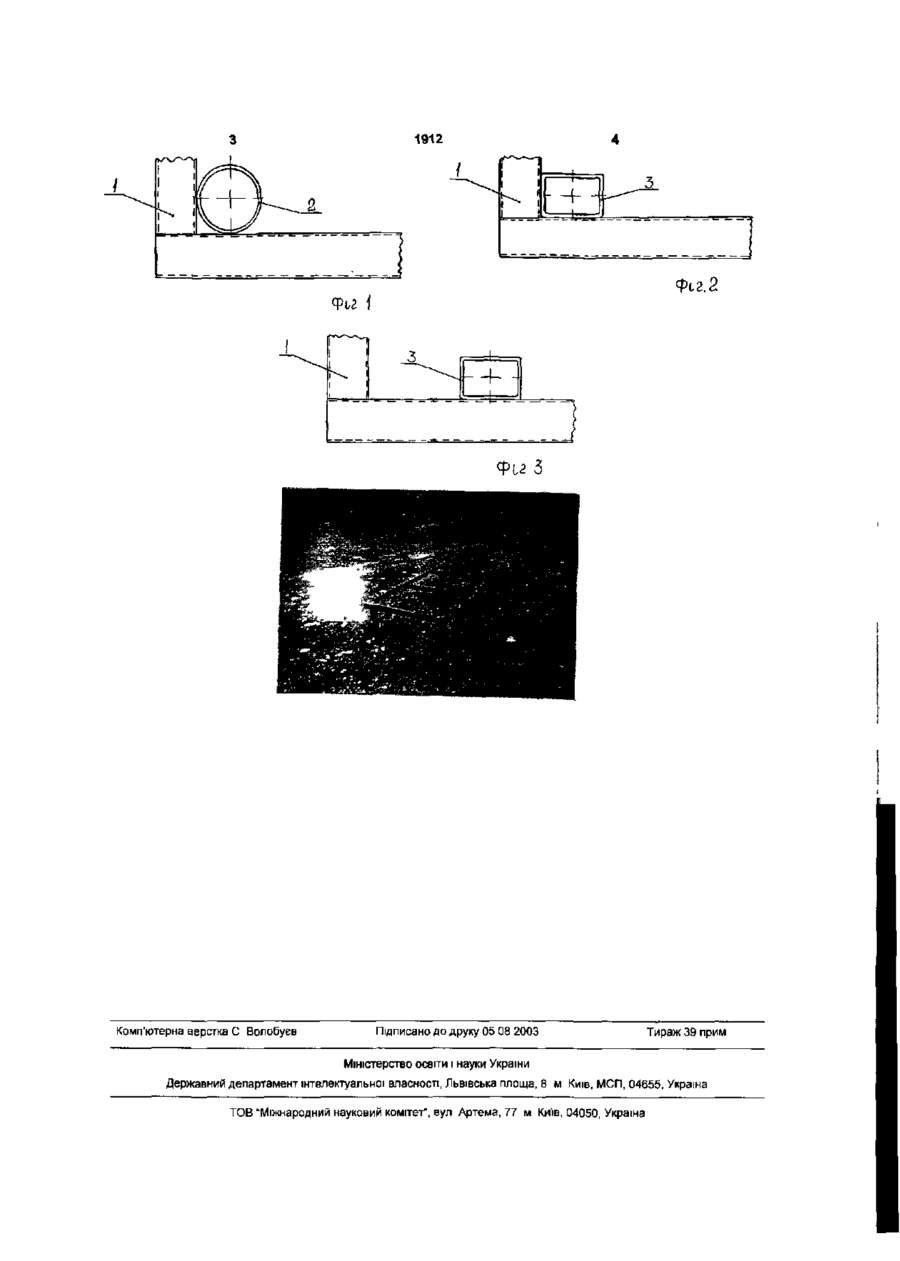

1 Пристрій для кріплення дерев'яних меблевих ніжок до опорної рами із металевої прямокутної труби при виготовленні меблевих виробів, який відрізняється тим, що в кутах металевої опорної рами приварені металеві втулки циліндричної форми, в які запресовують верхньою частиною дерев'яні меблеві ніжки 2 Пристрій по п 1 , який відрізняється тим що втулки мають прямокутну форму 3 Пристрій по п 2, який відрізняється тим, що втулки приварені на відстані від кутів опорної рами Пристрій для кріплення меблевих ніжок призначений для кріплення дерев'яних меблевих ні меблевих виробів Поставлене завдання досягається тим що в кутах зварної опорної рами меблевих виробів встановлені і приварені металеві втулки, в які запресовуються дерев'яні меблеві ніжки Металеві втулки можуть бути циліндричної чи прямокутної форми Втулки можуть розташовуватись як у кутах опорної рами, так і на відстані від кута Сутність пристрою для кріплення меблевих ніжок проілюстрована 1 Графічним матеріалом, де зображені на фіг 1 - вид зверху на циліндричну втулку 2, приварену у куті опорної металевої рами 1, на фіг 2 - вид зверху на прямокутну втулку З, приварену у куті опорної металевої рами 1, на фіг 3 - вид зверху на прямокутну втулку З, приварену на відстані від кута опорної металевої рами 1, 2 Фотографією загального виду у зборі металевої опорної рами з циліндричними втулками і запресованими у втулки дерев'яними меблевими ніжками При експлуатації меблевих виробів, у випадку розхитування меблевих ніжок, їх закріплення (ремонт, проводять шляхом забивання клину у верхню частину меблевих ніжок, яка знаходиться у металевій втулці При відсутності підручних матеріалів і інструменту, ремонт розхитанних меблевих ніжок проводиться заливкою води на верх ніжки у втулку, чим досягається ефект розбухання ніжки у втулці і ґі укріплення жок до опорної рами із металевої прямокутної труби Пристрій для кріплення меблевих ніжок застосовується при виготовленні меблевих виробів ліжко, кушетка, тахта стіл, табуретка, банкетка ІТІ ВІДОМІ такі пристрої для кріплення дерев'яних меблевих ніжок до опорної рами меблевих виробів з допомогою застосування кріплень стяжок, болтів, гвинтів (Конструирование столярно-мебельных изделий ПДБобинов Изд Высшая школа 1984) Недоліками таких відомих пристроїв для кріплення меблевих ніжок являється недостатня МІЦНІСТЬ жорсткість і ДОВГОВІЧНІСТЬ кріплення дерев'я них меблевих ніжок до опорних рам меблевих виробів, особливо меблевих виробів для лежання, а також при пересуванні меблевих виробів по ПІДЛОЗІ чи транспортуванні В основу винаходу покладене технічне завдання збільшити МІЦНІСТЬ і ДОВГОВІЧНІСТЬ кріплення дерев'яних меблевих ніжок до опорних рам меблевих виробів, спростувати технологічну остнастку для кріплення дерев'яних меблевих ніжок до опорних рам меблевих виробів, застосування мінімальної кількості комплектуючих виробів при кріпленні дерев'яних меблевих ніжок до опорної рами меблевих виробів, спрощення ремонту меблевих виробів в місцях з'єднання меблевих ніжок з опорною рамою CM О) 1912 Ф(,2.2 I I I I I I Фи З Комп'ютерна верстка С Волобуєв Підписано до друку 05 08 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8 м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77 м Київ, 04050, Україна
