Ущільнення вала насоса

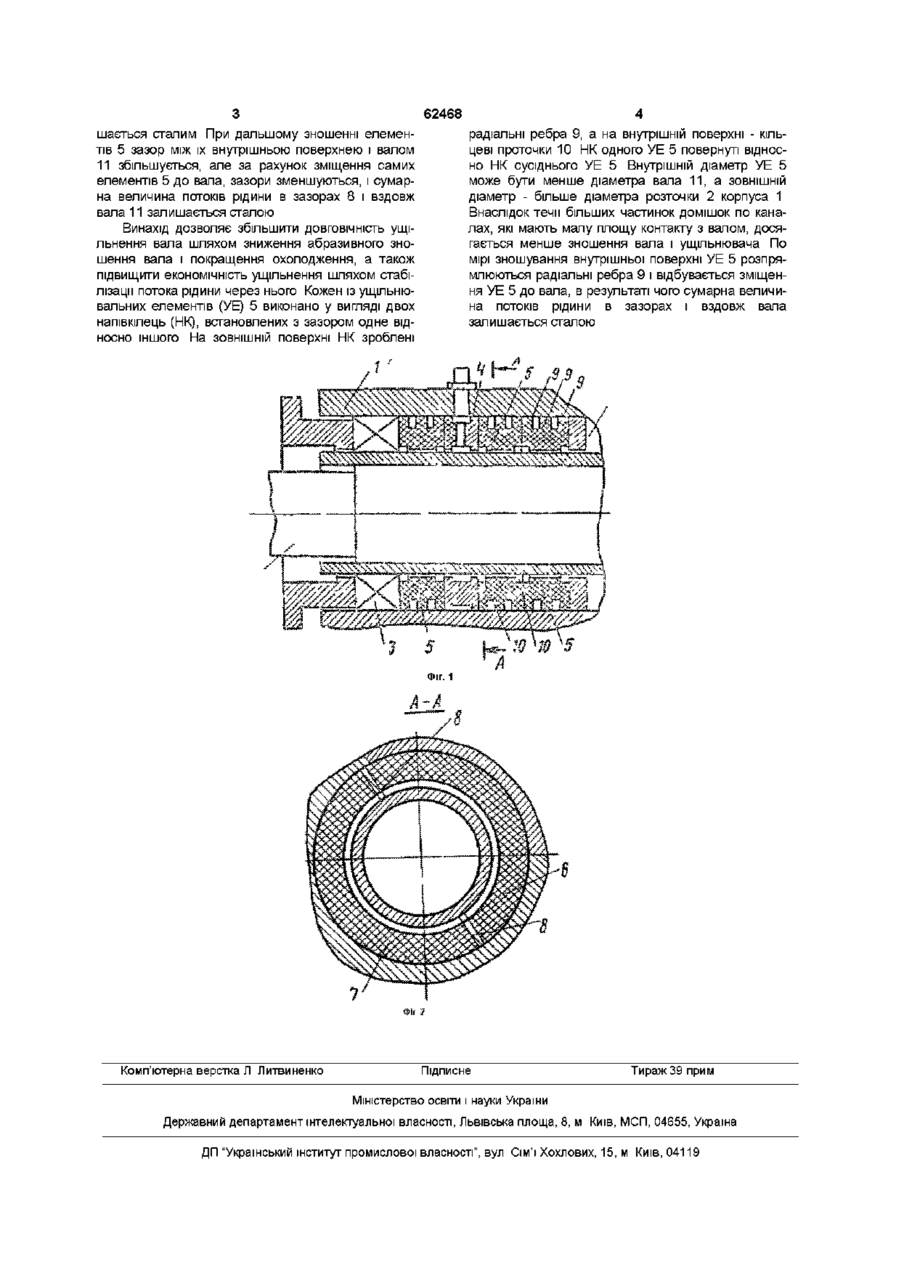

1 Ущільнення вала насоса, що має корпус і встановлене в його розточці сальникове ущільнення, грундбуксу і еластичні ущільнювальні елементи, при цьому грундбукса сполучена з областю нагнггання насоса, яке відрізняється тим, що кожен з ущільнювальних елементів виконаний у вигляді двох півкілець, встановлених із зазором одне відносно одного, на ЗОВНІШНІЙ поверхні останніх виконані радіальні ребра, а на внутрішній поверхні - кільцеві проточки, при цьому ПІВКІЛЬЦЯ одного ущільнювального елемента повернуті відносно півкілець сусіднього ущільнювального елемента 2 Ущільнення за п 1 , яке відрізняється тим, що внутрішній діаметр ущільнювальних елементів менший за діаметр вала, а ЗОВНІШНІЙ діаметр більший за діаметр розточки корпусу Винахід відноситься до області гідромашинобудування, а саме, до конструкцій ущільнювачів валів насосів Відоме ущільнення вала насоса [Животковский Л С и другие Лопаточные насосы для абразивных гидросмесей - М Машиностроение, 1978, с 163], що має корпус і встановлене в його розточці сальникове ущільнення, грундбуксу та еластичні ущільнювальні елементи, при цьому грундбукса сполучена з областю нагнггання насоса Недоліком цього ущільнення є те, що повністю не вдалось виключити сальникову набивку Задача винаходу - збільшення ДОВГОВІЧНОСТІ ущільнення вала насоса Задача вирішується тим, що кожний з ущільнювальних елементів виконано у вигляді двох напівкілець, встановлених із зазором одне відносно іншого, на ЗОВНІШНІЙ поверхні останніх виконані радіальні ребра, а на внутрішній поверхні - кільцеві проточки, при цьому напівкільця одного ущільнювального елемента повернуті відносно напівкілець сусіднього ущільнювального елемента, внутрішній діаметр ущільнюючих елементів має менший діаметр вала, а ЗОВНІШНІЙ діаметр - більший за діаметр розточки корпуса Суть винаходу пояснюється слідуючим графічним матеріалом на фіг 1 схематично представлене ущільнення, поздовжній переріз, на фіг 2 - також поперечний переріз Ущільнення вала насоса має корпус 1 і встановлені в його розточці 2 сальникові ущільнення З, грундбуксу 4, та еластичні ущільнюючі елементи 5, при цьому грундбукса 4 сполучена з областю нагні тання насоса (не показана), кожен з ущільнюючих елементів 5 виконано у вигляді двох напівкілець 6 і 7 (фіг 2), встановлених з зазором 8 одне відносно другого, на ЗОВНІШНІЙ поверхні останніх виконані радіальні ребра 9, а на внутрішній поверхні - кільцеві проточки 10 Напівкільця 6 і 7 одного ущільнювального елемента 5 повернуті відносно напівкілець 6 і 7 сусіднього ущільнюючого елемента 5 Внутрішній діаметр ущільнюючих елементів 5 може бути зроблено менше ніж діаметр вала 11, а ЗОВНІШНІЙ діаметр - більше діаметра розточки 2 корпуса 1 Ущільнення працює наступним чином Після запуску насоса частина рідини із області нагнітання насоса під тиском подається в грундбукси 4 і поступає до валу 11 При цьому завдяки існуванню зазорів 8 між напівкільцями 6 і 7 і кільцевих проточок 10, охолоджувана рідина рухається двома потоками, один з яких йде в зазорі між валом 11 і елементом 5, а другий - по зазорах 8 із однієї кільцевої проточки 10 в другу В результаті сепарації твердих домішок з першим потоком у всмоктуючу частину насоса проходять дуже малі мінеральні частинки, а з другим - більші За рахунок течи більших частинок домішки по каналах, які мають малу площу контакту з валом 11 насоса, досягається менше зношення вала 11 і самого ущільнювача Контакт охолоджуючої рідини з елементами 5 по всій їх висоті сприяє кращому охолодженню По мірі зношення внутрішньої поверхні елементів 5 розпрямляються радіальні ребра 9 на ЗОВНІШНІЙ їх поверхні, внаслідок чого зазор між валом 11 насоса і внутрішньою поверхнею елементів 5 зали 00 (О (О 62468 шається сталим При дальшому зношенні елементів 5 зазор між їх внутрішньою поверхнею і валом 11 збільшується, але за рахунок зміщення самих елементів 5 до вала, зазори зменшуються, і сумарна величина потоків рідини в зазорах 8 і вздовж вала 11 залишається сталою Винахід дозволяє збільшити ДОВГОВІЧНІСТЬ ущільнення вала шляхом зниження абразивного зношення вала і покращення охолодження, а також підвищити економічність ущільнення шляхом стабілізації потока рідини через нього Кожен із ущільнювальних елементів (УЕ) 5 виконано у вигляді двох напівкілець (НК), встановлених з зазором одне відносно іншого На ЗОВНІШНІЙ поверхні НК зроблені Комп'ютерна верстка Л Литвиненко радіальні ребра 9, а на внутрішній поверхні - кільцеві проточки 10 НК одного УЕ 5 повернуті відносно НК сусіднього УЕ 5 Внутрішній діаметр УЕ 5 може бути менше діаметра вала 11, а ЗОВНІШНІЙ діаметр - більше діаметра розточки 2 корпуса 1 Внаслідок течи більших частинок домішок по каналах, які мають малу площу контакту з валом, досягається менше зношення вала і ущільнювача По мірі зношування внутрішньої поверхні УЕ 5 розпрямлюються радіальні ребра 9 і відбувається зміщення УЕ 5 до вала, в результаті чого сумарна величина потоків рідини в зазорах і вздовж вала залишається сталою Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
