Ущільнення вала відцентрового насоса

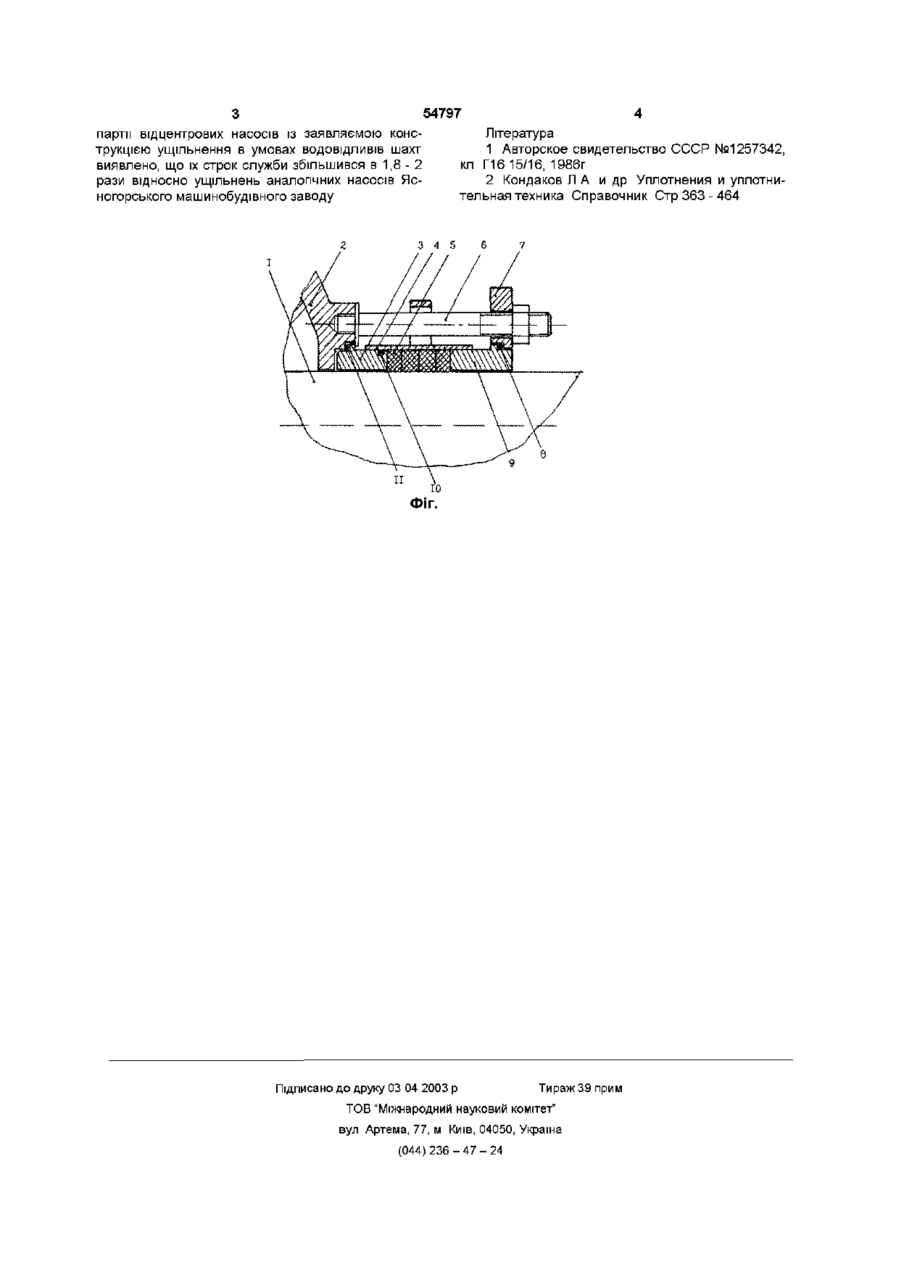

1 Ущільнення вала відцентрового насоса, що містить натискний пристрій, сальникову набивку, вторинні ущільнення, сальникову коробку, викона ну у вигляді гільзи, охоплюючої ущільнення, яке відрізняється тим, що на валу з обох боків сальникової набивки під сальниковою коробкою розташовані натискні рухомі циліндричні втулки, які гнучко фіксуються ущільнюючими кільцями в упорах корпусу та фланця натискного пристрою 2 Ущільнення за п 1, яке відрізняється тим, що натискна втулка з боку ущільнюваного середовища в сальниковій коробці ущільнена ущільнюючим кільцем Винахід відноситься до конструкцій ущільнюючих пристроїв обертових валів відцентрових насосів ВІДОМІ різні конструкції ущільнення валів, найближчим аналогом із яких може бути ущільнення валу сальникового типу [1], яке складається з натискного пристрою, фіксованої від прокручування сальникової коробки, розміщеної в корпусі, та утворюючу з ним радіальну кільцеву камеру, вторинні ущільнення у вигляді натискних кілець з торцевими поясками, утворюючими радіально рухомі контактні пари з поверхнями корпусу та натискного пристрою, а сальникова коробка утворена у вигляді гільзи, охоплююча набивку та натискні кільця з можливістю їх осьового переміщення, при цьому натискні кільця поверхнями без поясків контактують із сальниковою набивкою, та на натискних кільцях зроблені центрові пояски, сполучені з валом натискними кільцями, а часткове утримання гільзою натискних кілець по довжині їх переміщення сприяє нерівномірному зношенню поверхонь та недовговічності ущільнення Ціль винаходу - підвищення надійності та ДОВГОВІЧНОСТІ конструкції ущільнення у важких умовах експлуатації На кресленні (фіг) в розрізі приведене розроблене ущільнення валу На валу 1 розміщені в утримуваній від прокручування сальниковій коробці 4 сальникова набивка 5, натискні циліндричні втулки 3 і 9, до корпусу 2 закріплений натискний пристрій 6, гнучко фіксовані натискні втулки 3 і 9 в упорах корпусу та фланця натискного пристрою Натискна втулка 11 в сальниковій коробці ущільнена ущільнюючим кільцем 10 Натяжка сальникової набивки виконується переміщенням натискним пристроєм 7 втулки 9 в сальниковій коробці в напрямку до втулки З Сила тертя переміщення набивки відносно сальникової коробки та валу направлені в протилежні сторони, завдяки чому зменшується нерівномірність розподілу контактного тиску між набивкою та валом, що сприяє підвищенню ЗНОСОСТІЙКОСТІ та герметичності ущільнення [2] Мінімальний гарантований зазор між поверхнями обертового валу та натискних втулок, визначений допусками на виготовлення, сприяє виводу ущільненою рідиною ВІДХОДІВ зношення ущільнення, а також охолодженню В наслідок проведених випробувань дослідної Крім цього, на торцевому пояску натискного кільця з боку ущільнювального середовища зроблені пази, з'єднуючі її з радіально кільцевою камерою, для охолодження вузла ущільнюючою рідиною, а кільцевою проточкою на внутрішній поверхні натискного кільця та свердлінням отвору можлива сполука радіальної кільцевої камери із системою промивки для виводу абразивных частиною із зони ущільнюючою рідиною Але досягти ефективності такої конструкції ущільнення складно, так як потрібно забезпечити жорсткі допуски по механічній обробці поверхонь корпуса та натискного пристрою, контактуючих з 1 ю 54797 партії відцентрових насосів із заявляемою конструкцією ущільнення в умовах ВОДОВІДЛИВІВ шахт виявлено, що їх строк служби збільшився в 1,8 - 2 рази відносно ущільнень аналогічних насосів Ясногорського машинобудівного заводу Література 1 Авторское свидетельство СССР №1257342, кл П 6 15/16, 1986г 2 Кондаков Л А и др Уплотнения и уплотнительная техника Справочник Стр 363 - 464 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
