Глинорізка

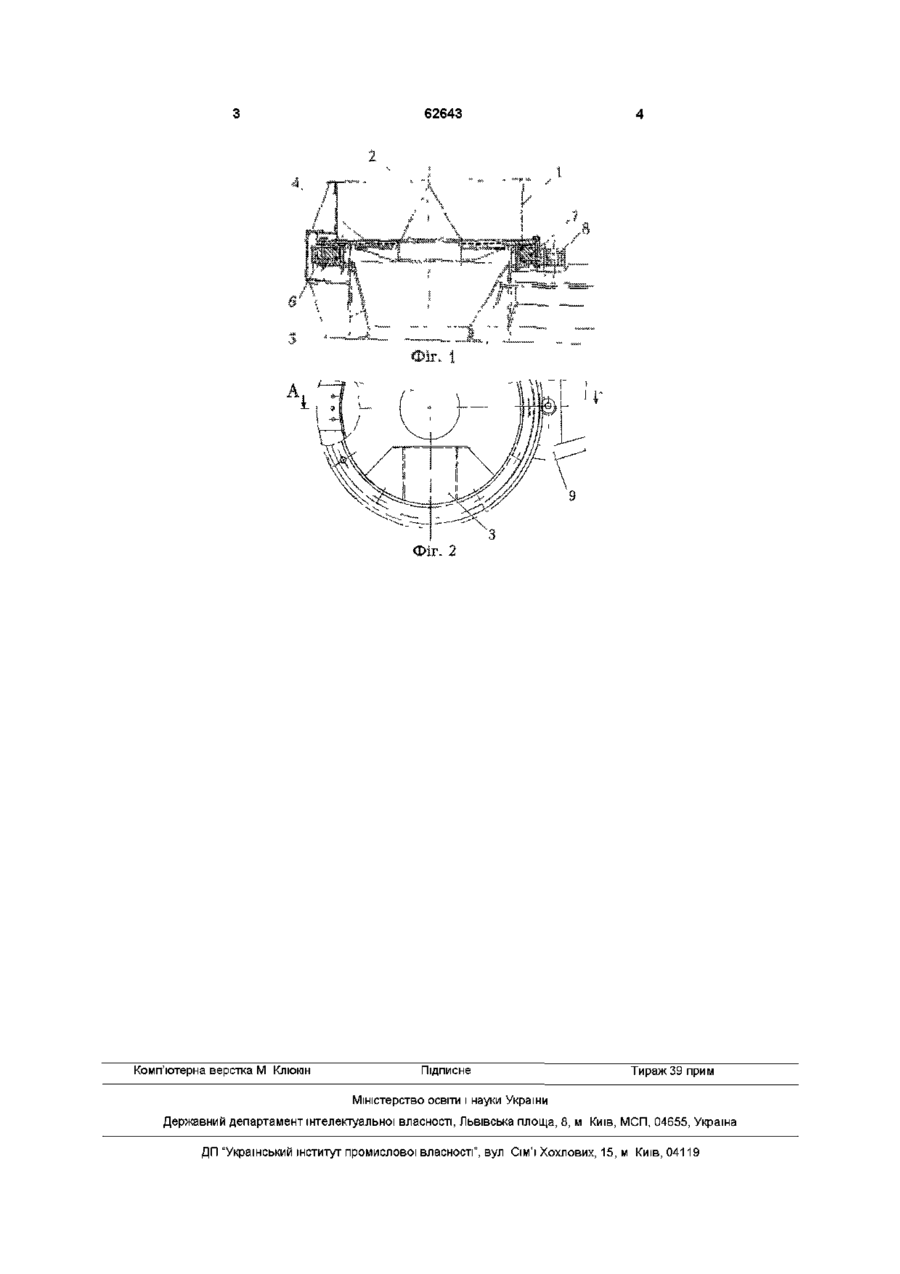

Глинорізка, що містить завантажувальний бункер з центральною конічною головкою і вікнами Винахід належить до галузі будівельної індустрії, а саме машин для підготовки сировинних матеріалів Відома глинорізка [1], прототип, що містить завантажувальний бункер з центральною конічною головкою і вікнами в дні, ріжучий диск із змінними ножами, який сидить на одному валі з конічним зубчатим колесом, і привод Така конструкція має недоліки важкі умови роботи опори вала конічного зубчатого колеса в зоні розвантаження, завади розвантаженню подрібненого матеріалу В основу винаходу поставлено задачу глинорізку шляхом закріплення зубчатого вінця і ріжучого диску до зовнішньої поворотної частини опорного кулькового кола забезпечити простотою конструкції, зручністю розвантаження і надійністю в роботі Суттєва ознака, що характеризує винахід - закріплення зубчатого вінця і ріжучого диску до зовнішньої поворотної частини опорного кулькового кола Ця ознака відмінна від прототипу, вона необхідна і достатня для здійснення даного винаходу На фіг 1 зображена фронтальна проекція з в дні, розвантажувальний стік, різальний диск із змінними ножами між ними, зубчатий вінець, що зачіплюється із вихідною шестірнею редуктора приводу, яка відрізняється тим, що зубчатий вінець і різальний диск прикріплено до зовнішньої поворотної частини опорного кола перетином фіг 2 по А-А, на фіг 2 вигляд в плані глинорізки Пристрій містить бункер 1 з конічною центральною голівкою 2 і вікнами 3 в дні Під бункером 1 розміщується ріжучий диск 4 і розвантажувальний стік 5 Диск 4 і зубчатий вінець 6 прикріплено до зовнішньої поворотної частини опорного кола 7 Зубчатий вінець 6 зачіплюється з вихідною шестернею 8 редуктора приводу 9 глинорізки Робота пристрою Сировинний матеріал (глина) завантажується в бункер 1 у вигляді шматків, нижні частини яких потрапляють у вікна 3 Ріжучий диск 4 відлізає частини матеріалу, які без перешкод провалюються у стік 5 Обертовий рух ріжучого диску 4 здійснюється шляхом зачеплення зубчатого вінця 6 з вихідною шестернею 8 редуктора приводу 9 глинорізки Таким чином забезпечується простота конструкції, зручність розвантаження і надійність в роботі Джерело інформації 1 И Г Дудеров, Г М Матвеев, В Б Суханова Общая технология силикатов Москва Стройиздат 1987, с 260-262 ГО (О (О 62643 Фіг. 2 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
