Формула / Реферат

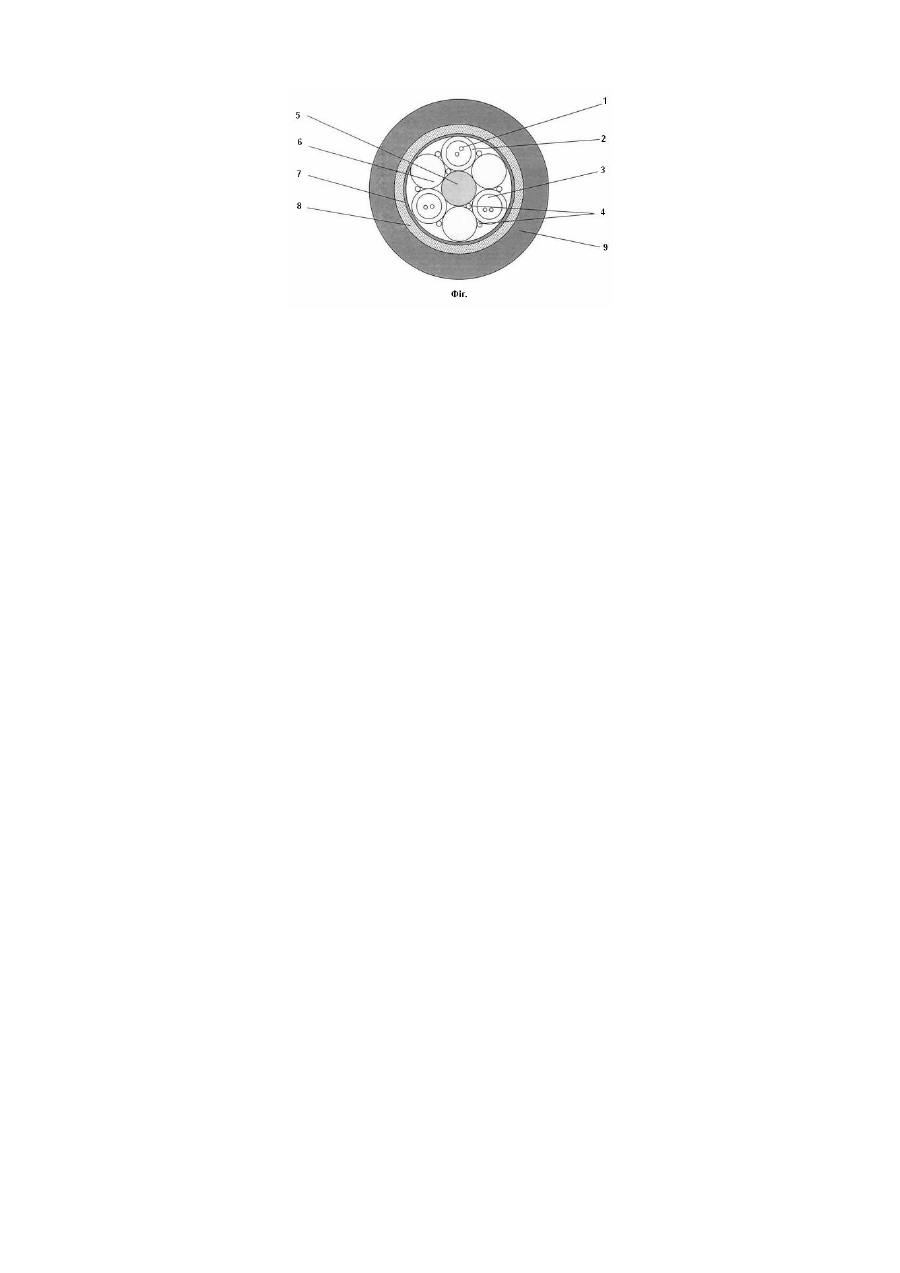

1. Кабель волоконно-оптичний польовий, що включає скручені в осердя навколо центрального силового елемента з склопластику принаймні один оптичний модуль, заповнювальні елементи, наповнювач, що скріплює елемент, зовнішній силовий елемент з арамідних ниток і захисну полімерну оболонку, який відрізняється тим, що наповнювач виконаний з синтетичних гідрофільних ниток, накладених у вигляді обмотки на силовий елемент і/або подовжньо в проміжках між елементами осердя, скрученого різноспрямованою скруткою, спірально скріпленого гідрофільними синтетичними нитками, поверх яких накладена з перекриттям подовжньо або обмоткою гідрофільна стрічка.

2. Кабель за п. 1, який відрізняється тим, що зовнішній силовий елемент виконаний з арамідних гідрофільних ниток.

3. Кабель за п. 1, який відрізняється тим, що центральний силовий елемент виконаний з склопластикового стержня, покритого гідрофільним шаром.

4. Кабель за будь-якими з пп.1-3, який відрізняється тим, що захисна оболонка виконана з полімеру, що не розповсюджує горіння.

Текст

Корисна модель відноситься до області електротехніки, а саме до конструкцій волоконно-оптичних польових кабелів з одномодовими і багатомодовими волокнами для польових мереж зв'язку. Прототипом є кабель польовий оптичний, що містить навперемінно розташовані заповнюючі елементи у вигляді корделей і оптичні модулі (оптичне волокно в полімерній оболонці), зовнішній силовий елемент з арамідних ниток і зовнішню оболонку з поліетилену. Кабель відрізняється тим, що забезпечений центральним силовим елементом з склопластикового прутка, навколо якого скручені оптичні модулі і корделі, і укладеної понад них скріпляючою обмоткою з поліетилентерефталатної стрічки, внутрішньомодульний та міжмодульний простір заповнений гідрофобним наповнювачем, а корделі виконані з полімерного матеріалу. [Корисна модель РФ №26347 від 10.06.2002р.]. Однак у вказаному кабелі наявність гідрофобного наповнювача в міжмодульному просторі декілька обважнює кабель і ускладнює технологію його виготовлення. Із-за відсутністі наповнювача у зовнішньому силовому елементі з арамідних ниток можливе проникнення вологи вздовж кабеля. У основу справжньої корисної моделі поставлена задача створити такий кабель оптичний польовий, в якому нові конструктивні елементи, нове їх розташування і поєднання забезпечили б кабелю зниження ваги, спрощення технології, підвищило б його надійність. Поставлена задача вирішується тим, що в кабелі волоконно-оптичному польовому, що включає скручені в осердя навколо центрального силового елемента з склопластика, принаймні, один оптичний модуль, заповнюючі елементи, наповнювач, що скріплює елемент, зовнішній силовий елемент з арамідних ниток і захисну полімерну оболонку, згідно з корисною моделлю наповнювач виконаний з синтетичних гідрофільних ниток, накладених у вигляді обмотки на силовий елемент і/або подовжньо в проміжках між елементами осердя, скрученого різноспрямованою скруткою, спірально скріпленого гідрофільними синтетичними нитками, понад яких накладена з перекриттям подовжньо або обмоткою гідрофільна стрічка. Завдяки виконанню наповнювача з синтетичних ниток, накладених у вигляді обмотки на силовий елемент і/або подовжньо в проміжках між елементами осердя, зменшується масо-габаритні параметри, вага кабеля, оскільки виключається гідрофобний наповнювач, який заповнює 25% повітряних проміжків осердя кабеля, в той час як синтетичні гидрофільні нитки мають невелику вагу, але при випадковому попаданні вологи збільшуються в об'ємі. При цьому спрощується технологія виготовлення кабеля, цьому ж сприяє і різноспрямована скрутка. Виконання скріпляючого елемента у вигляді спіральної обмотки гідрофільними синтетичними нитками і гідрофільною стрічкою виключає подовжнє протікання води. Зовнішній силовий елемент може бути виконаний з арамідних гідрофільних ниток, що виключає проникнення вологи вздовж кабеля. Центральний силовий елемент може бути виконаний з склопластикового стержня, покритого гідрофільним шаром, що виключає проникнення вологи вздовж склопластикового стержня. Захисна оболонка може бути виконана з полімеру, що не розповсюджує горіння, що знижує пожеженебезпечність і збільшує надійність роботи кабелю. Кабель, що пропонується схематично представлений у поперечному перетині на Фіг, на якій містить три оптичних модулі, де 1 - оптичне волокно, 2 - оптичний модуль, 3 - гідрофобний наповнювач, 4 - гідрофільні синтетичні нитки, 5 - центральний силовий елемент, 6 - заповнюючий елемент, 7 - гідрофільна стрічка, 8 арамідні гідрофільні нитки, 9 - захисна полімерна оболонка. Кабель оптичний польовий містить скручені в осердя навколо центрального силового елемента 5 з стеклопластику, принаймні, один оптичний модуль 2, що заповнюють елементи 6, наповнювач 4, що скріпляє елемент 7, зовнішній силовий елемент 8 з арамідних ниток, захисну полімерну оболонку 9. У кабелі наповнювач 4 виконаний з синтетичних гідрофільних ниток, накладених у вигляді обмотки на силовий елемент 5 і/або подовжньо в проміжках між елементами осердя, скрученого різноспрямованою скруткою. Осердя спірально скріплене гідрофільними синтетичними нитками (на Фіг. умовно не показані), понад яких накладена з перекриттям подовжньо або обмоткою гідрофільна стрічка 7. Приклад Кабель волоконно-оптичний польовий (Фіг.) містить центральний силовий елемент 5 з склопластикового стержня, покритого гідрофільним шаром. Навколо стержня 5 скручені три оптичних модулі 2, що мають по два багатомодових оптичних волокна 1 з гідрофобним наповнювачем 3, і три заповнюючих елемента 6, що чергуються з ними у вигляді корделів з поліетилену. Наповнювач з поліестерних гідрофільних ниток 4 накладений заздалегідь у вигляді обмотки на силовий елемент 5 і подовжньо при скрутці осердя в проміжках між оптичними модулями 2 і заповнюючими елементами 6. Сердечник скручений різноспрямованою скруткою на лінії SZ скрутки і спіральне скріплений гідрофільними нитками з поліестеру (на Фіг. умовно не показані) і гідрофільною стрічкою 7, накладеною з перекриттям подовжньо або обмоткою. Нитеобмотчик і стрічкообмотчик встановлені після пристрою SZ скрутки. Гідрофільна стрічка 7 виконана трьохшаровою: між пористими шарами поліестеру і поліакрилу розташований порошок суперабсорбенту, який при випадковому попаданні вологи набухає, збільшуючись в об'ємі і запобігаючи розповсюдженню вологи уздовж кабелю. Понад стрічки 7 накладений зовнішній силовий елемент 8 з арамідних гідрофільних ниток, які накладені в два різноспрямованих повива (щоб скомпінсувати крутячі моменти, діючі на кабель). Оптичні модулі 2, корделі 6 заздалегідь виготовляють на екструдерах. Захисна полімерна оболонка 9 виконана з поліетилену, що не розповсюджує горіння, і накладена екструзією.

Дивитися

Додаткова інформація

Назва патенту англійською

Army fiber cable

Автори англійською

Yorhachov Dmytro Vasyliovch, Morozov Ihor Oleksandrovych, Morozova Olena Viktorivna

Назва патенту російською

Полевой волоконноптический кабель

Автори російською

Иоргачев Дмитрий Васильевич, Морозов Игорь Александрович, Морозова Елена Викторовна

МПК / Мітки

МПК: H01B 7/04, G02B 6/44

Мітки: волоконно-оптичний, кабель, польовий
