Полотно стрічкової пили

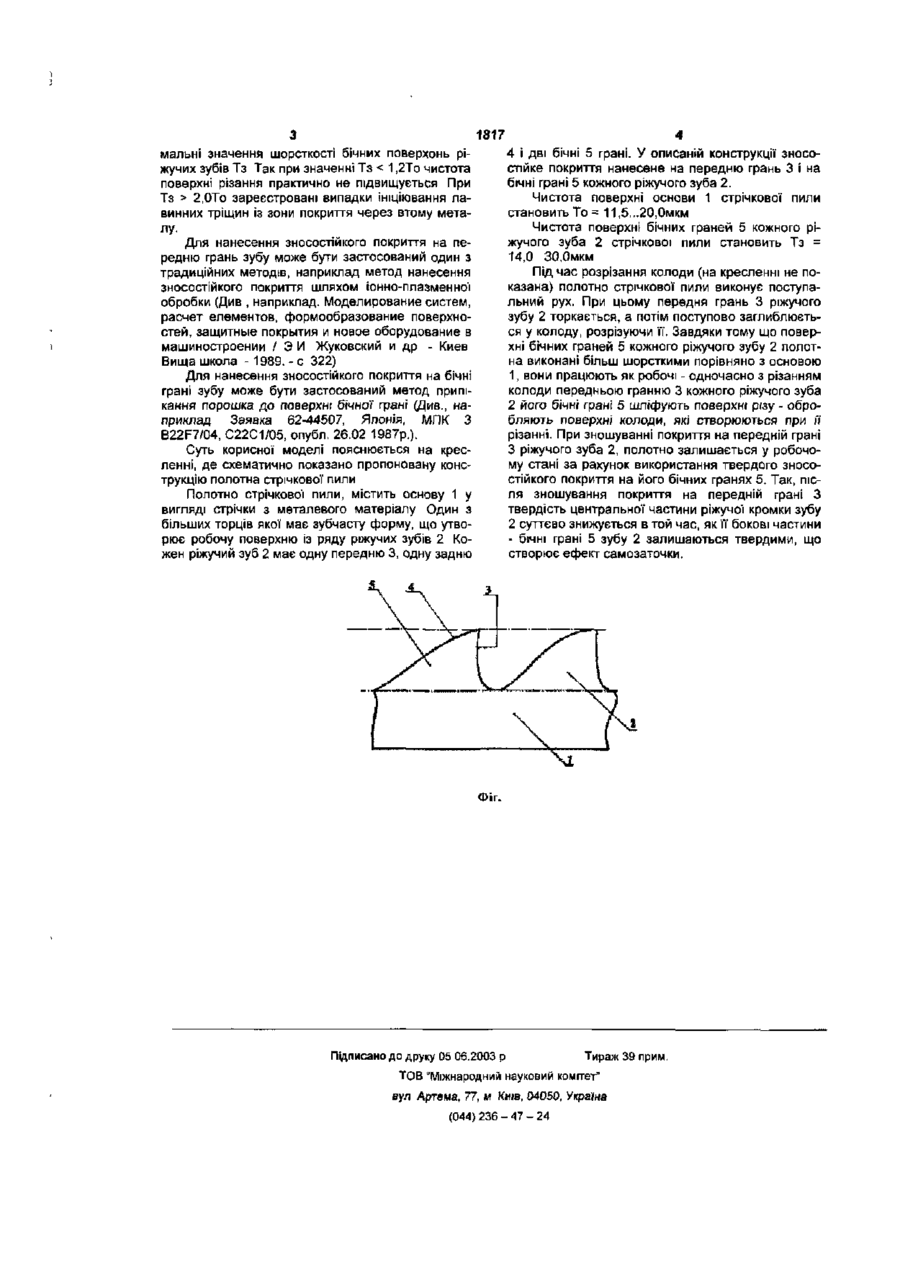

1 Полотно стрічкової пили, що містить основу у вигляді стрічки з металевого матеріалу, один з більших торців якої" - робочий - має зубчасту форму, кожен різальний зуб якої" має одну передню, одну задню, дві бічні грані і різальну кромку, утворену передньою й задньою гранями різального зуба та призначену для контактування з оброблюваним матеріалом, а його передня грань забезпечена зносостійким покриттям, яке відрізняється тим, що зносостійке покриття нанесене і на бічні грані кожного різального зуба 2. Полотно стрічкової пили за п 1, яке відрізняється тим, що шорсткість поверхні бічної грані різального зуба Т3 визначена виразом Тз = (1,2-2,0)То, де То - значення шорсткості основи полотна стрічкової пили. Пропонована корисна модель відноситься до конструкцій стрічкових пил, призначених, зокрема, для обробки і розпиловування дерев'яних колод на дошки Відоме полотно стрічкової пили, яке містить основу у вигляді стрічки з металевого матеріалу, один з більших торців якої - робочий - має зубчасту форму, кожен ріжучий зуб якої має одну передню, одну задню, дві бічні грані і ріжучу кромку, утворену передньою і задньою гранями ріжучого зубу і призначену для контактування з оброблюваним матеріалом, а його передня грань забезпечена зносостійким покриттям (Струцинский А.В., Рутковский А.В. Стойкость полотен ленточнопильных станков - В сб Мир техники и технологии № 6, 2002 - С 34 - 35) Недолік описаної конструкції - недостатня якість обробленої поверхні деревини, особливо деревини малої густини, наприклад сосни або берези, через велику шорсткість одержаної поверхні У основу пропонованої конструкцій покладена задача створення такого полотна стрічкової пили, яке б могло знизити шорсткість одержаної поверхні деревини. Поставлена задача вирішується при застосуванні полотна пропонованої конструкції, яке, як і відоме полотно стрічкової пили, містить основу у вигляді стрічки з металевого матеріалу, один з більших торців якої" - робочий - має зубчасту форму, кожен ріжучий зуб якої має одну передню, одну задню, дві бічні грані і ріжучу кромку, утворену пе редньою і задньою гранями ріжучого зубу і призначену для контактування з оброблюваним матеріалом, а його передня грань забезпечена зносостійким покриттям, а, відповідно до пропозиції, зносостійке покриття нанесене і на бічні грані кожного ріжучого зуба Особливістю полотна пропонованої конструкції є і те, що шорсткість поверхні бічної" грані ріжучого зубу Тз визначена виразом Тз = (1,2 - 2,0)То, де То - значення шорсткості основи полотна стрічкової пили Завдяки тому що поверхні бічних граней ріжучого зубу полотна виконані більш шорсткими порівняно з основою, вони працюють як робочі - одночасно з різанням колоди передньою гранню кожного ріжучого зуба його бічні грані шліфують поверхні різу - обробляють поверхні колоди, які створюються при її різанні. Ще одною перевагою полотна пропонованої" конструкції є і те, що навіть при зношуванні покриття на передній грані ріжучого зуба, полотно залишається у робочому стані Завдяки зносостійкому покриттю на його бічних гранях, останні залишаються твердими протягом всього ресурсу роботи полотна (до зносу ріжучих зубів) Тобто, після зношування покриття на передній грані твердість центральної частини ріжучої кромки зубу суттєво знижується в той час, як її бокові частини бічні грані зубу залишаються твердими, що створює ефект самозаточки. Авторами експериментально виявлені опти 00 1817 мальні значення шорсткості бічних поверхонь ріжучих зубів Тз Так при значенні Тз 2,0То зареєстровані випадки ініціювання лавинних тріщин із зони покриття через втому металу. Для нанесення зносостійкого покриття на передню грань зубу може бути застосований один з традиційних методів, наприклад метод нанесення зносостійкого покриття шляхом іонно-плазменної обробки (Див , наприклад. Моделирование систем, расчет елементов, формообразование поверхностей, защитные покрытия и новое оборудование в машиностроении / Э И Жуковский и др - Киев Вища школа -1989.-е 322) Для нанесення зносостійкого покриття на бічні грані зубу може бути застосований метод припікання порошка до поверхні бічної грані (Див., наприклад Заявка 62-44507, Японія, МПК З B22F7/04, С22С1/05, опубл. 26.02 1987р.). Суть корисної моделі пояснюється на кресленні, де схематично показано пропоновану конструкцію полотна стрічкової пили Полотно стрічкової пили, містить основу 1 у вигляді стрічки з металевого матеріалу Один з більших торців якої має зубчасту форму, що утворює робочу поверхню із ряду ріжучих зубів 2 Кожен ріжучий зуб 2 має одну передню 3, одну задню 4 і дві бічні 5 грані. У описаній конструкції зносостійке покриття нанесене на передню грань 3 і на бічні грані 5 кожного ріжучого зуба 2. Чистота поверхні основи 1 стрічкової пили становить То = 11,5...20,0мкм Чистота поверхні бічних граней 5 кожного ріжучого зуба 2 стрічкової пили становить Тз = 14,0 30,0мкм Під час розрізання колоди (на кресленні не показана) полотно стрічкової пили виконує поступальний рух. При цьому передня грань 3 ріжучого зубу 2 торкається, а потім поступово заглиблюється у колоду, розрізуючи її. Завдяки тому що поверхні бічних граней 5 кожного ріжучого зубу 2 полотна виконані більш шорсткими порівняно з основою 1, вони працюють як робочі - одночасно з різанням колоди передньою гранню 3 кожного ріжучого зуба 2 його бічні грані 5 шліфують поверхні різу - обробляють поверхні колоди, які створюються при і'і різанні. При зношуванні покриття на передній грані 3 ріжучого зуба 2, полотно залишається у робочому стані за рахунок використання твердого зносостійкого покриття на його бічних гранях 5. Так, після зношування покриття на передній грані З твердість центральної частини ріжучої кромки зубу 2 суттєво знижується в той час, як її бокові частини - бічні грані 5 зубу 2 залишаються твердими, що створює ефект самозаточки. \і Фіг. Підписано до друку 05 06.2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04D50, Україна (044)236 - 47 - 24
