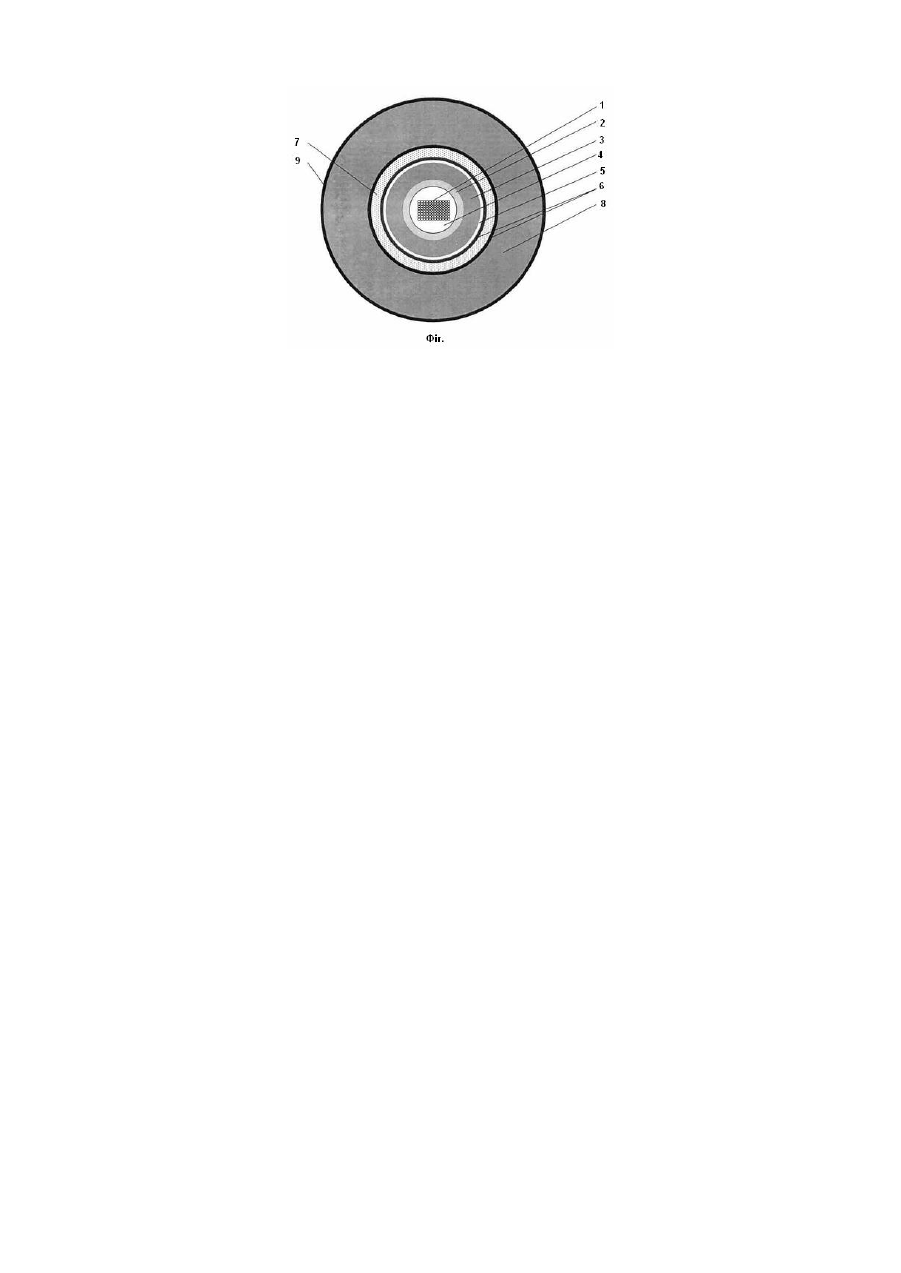

Кабель волоконно-оптичний пожежостійкий

Корисна модель відноситься до області електротехніки, а саме до конструкцій кабелів оптичних пожежостійких з одномодовими і багатомодовими волокнами для магістральних, зонових і міських мереж зв'язку. Одним з основних показників пожежостійкості, що характеризують поведінку оптичного кабеля при впливі вогню або високої температури, є вогнестійкість - здатність кабеля передавати інформацію під час пожежі. Відомий пожежостійкий волоконно-оптичний кабель, який містить зовнішню і внутрішню металеві трубки з антикорозійного металу, наприклад неіржавіючої сталі або титана, простір між якими заповнений гелем. У внутрішній трубці прокладене оптичне волокно. У якості геля використовуються водовідштовхуючі синтетичні смоли, наприклад, кремнийорганичний каучук [Заявка Японії № 2992191 В2 7218780А від 28.01.94 м. опубліковано 20.12.99р.]. Однак вказаний кабель дорого коштує, оскільки в ньому використовуються неіржавіюча сталь або титан, і має знижену гн учкість. Його можна використати тільки всередині приміщень. Прототипом є оптичний кабель, в якому оптичні модулі розміщені в центральній трубці з гідрофобним наповнювачем. Силовий елемент виконаний у вигляді обмотки склонитками або арамідними нитками. Кабель захищений полімерною оболонкою, що не розповсюджує горіння. [Друкарський каталог, Fibre Optic Cables, с.15, 2003p.] Основним нестачам вказаного оптичного кабеля є те, що він не забезпечує вимоги вогнестійкості. У основу справжньої корисної моделі поставлена задача створити такий кабель оптичний пожежостійкий, в якому нові конструктивні елементи, нове їх розташування і поєднання забезпечили б кабелю високу пожежестійкість. Поставлена задача вирішується тим, що в кабелі волоконно-оптичному пожежостійкому, що включає центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і захисну полімерну оболонку, згідно з корисною моделлю центральна трубка додатково покрита послідовно накладеними у вигляді обмотки гідрофильними склонитками і склослюденитовою стрічкою, накладеною з перекриттям. Завдяки тому, що центральна трубка покрита обмоткою гідрофильними склонитками, поліпшується подовжня водонепроникність кабеля, оскільки виключається протікання води вздовж центральної трубки, а склослюденитова стрічка підвищує вогнестійкість кабеля. Силовий елемент може бути виконаний з арамідних ниток або склониток, підвищуючи розтягуючи з усилля кабеля. Кабель може додатково містити понад внутрішньої полімерної оболонки зовнішній силовий елемент з повиву стержнів з склопластику або сталевих дротів, що значно збільшує механічну міцність на роздавлення і на розтягуючі зусилля, і, крім того, є додатковим вогнестійким бар'єром. Кабель може додатково містити броню, яка виконана в вигляді подовжньо накладеної з перекриттям гофрованої сталевої ламінованої стрічки з гідрофільним шаром, що робить кабель більш стійким до вигинів і є хорошим захистом від гризунів. Полімерний шар ламінату при накладенні оболонки зварюється з нею і броня стає герметичною в місці перекриття від радіального проникнення води. Гідрофільний шар на стрічці захищає від подовжнього проникнення води і спрощує монтажні роботи. Кабель може додатково містити обмотку склослюденитовою стрічкою, накладеною з перекриттям, яка додатково посилює вогнестійкість кабеля. Обмотка склослюденитовою стрічкою може бути покрита кремнийорганичним каучуком, що збільшує подовжню вологонепроникність кабеля на всій будівельній довжині і додатково підвищує вогнестійкість кабеля. Оболонка оптичного модуля, внутрішня і захисна полімерні оболонки виконані з полімерів, що не розповсюджують горіння, безгалогенних, низькодимних, що підвищує пожежестійкість і надійність роботи кабеля. Захисна оболонка може мати зовнішній шар з вогнестійкого покриття, що збільшує вогнестійкість кабеля особливо в початковій стадії пожежі. Кабель, що пропонується схематично представлений в поперечному перерізі на фігурі, де 1 - оптичне волокно, 2 - внутрішній шар центральної трубки, 3 - зовнішній шар центральної трубки, 4 - гідрофобний наповнювач, 5 - гідрофильні склонитки, 6 - склослюденитова стрічка, 7 - силовий елемент (арамідні нитки або склонитки), 8 - захисна полімерна оболонка, 9 – вогнестійке покриття. Кабель волоконно-оптичний пожежостійкий містить центральну трубку з оптичними волокнами 1 і гідрофобним наповнювачем 4, силовий елемент 7 і захисну полімерну оболонку 8, що не розповсюджує горіння. В кабелі центральна трубка додатково покрита послідовно накладеними у вигляді обмотки гідрофильними склонитками 5 і склослюденитовою стрічкою 6, накладеною з перекриттям. Силовий елемент 7 може бути виконаний з арамідних ниток або склониток. Приклад. Кабель волоконно-оптичний пожежостійкий (фігура) містить центральну трубку, що складається з двох шарів: вн утрішній шар 2 з поліамиду і зовнішній шар 3 з полібутилентерефталату. У центральній трубці розміщено вісім стрічок оптичних волокон 1 по дванадцять оптичних волокон 1 в кожній (всього 96 оптичних волокон) з гідрофобним наповнювачем 4. Всі оптичні волокна склеєні між собою в стрічки, які для підвищення гнучкості кабеля скручені з визначеним кроком. Понад центральної трубки, виготовленої на екструдері, накладений шар гідрофильних склониток 5 у вигляді обмотки і шар склослюденитової стрічки 6, накладеної з перекриттям. Понад стрічки 6 накладений зовнішній силовий елемент 7 з арамідних ниток, які накладені у два різноспрямованих повива з однаковими кроками скрутки (щоб рівномірно передавати тягнуче зусилля і компенсувати крутячі моменти, діючі на кабель). Нитеобмотчик і стрічкообмотчик встановлені на вході крутильної машини. Понад арамідних ниток 7 накладена у вигляді обмотки з перекриттям додаткова склослюденитова стрічка 6 на стрічкообмотчику, розташованому на виході крутильної машини. Захисна полімерна оболонка 8 виконана з компаунду, що не розповсюджує горіння, безгалогенного, низькодимносо-накладена екструзією. Зовнішній шар з вогнестійкого покриття 9 накладеним спіьно з екструзією оболонки 8.
