Роз’ємне з’єднання ніпеля з рукавом високого тиску

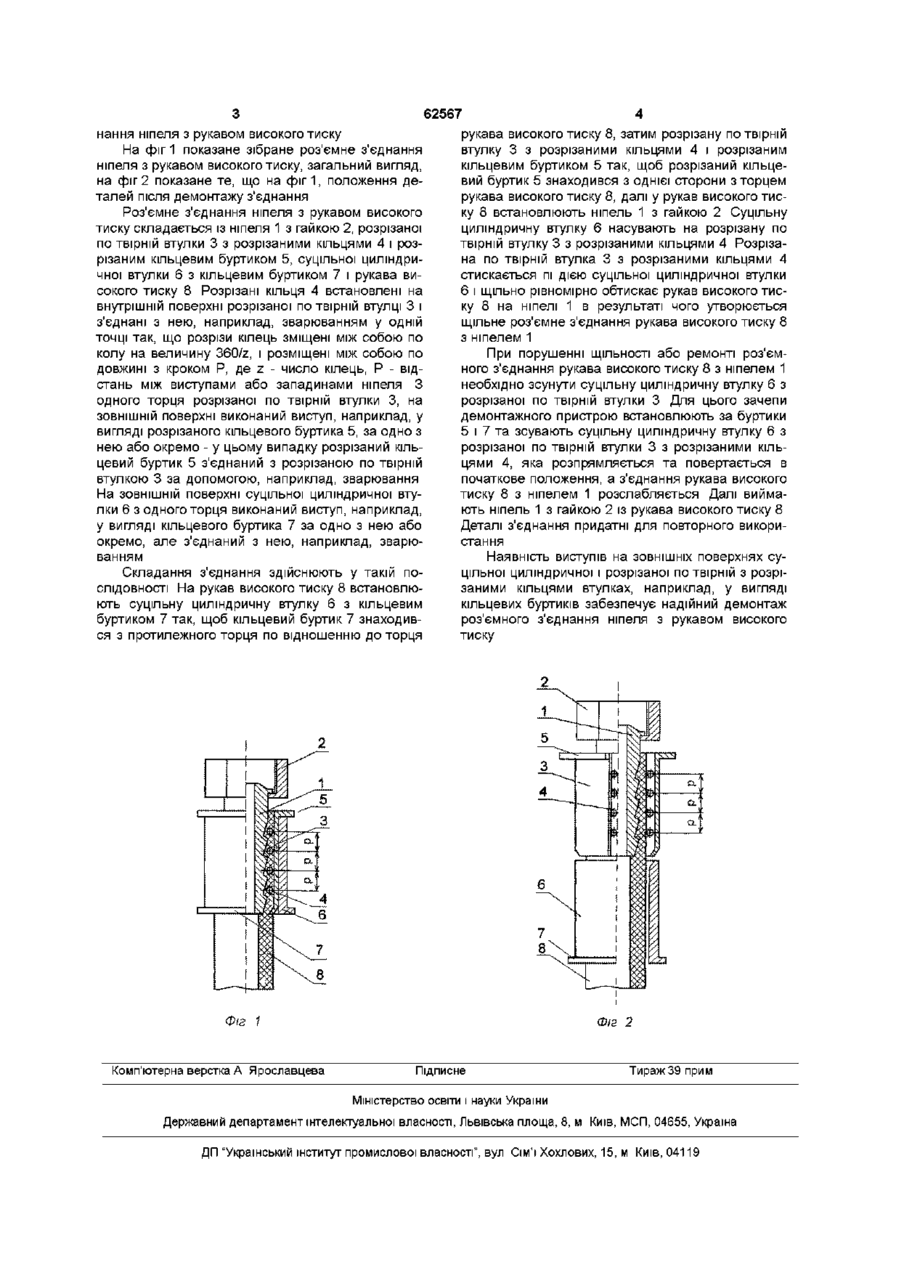

Роз'ємне з'єднання ніпеля з рукавом високого тиску, яке містить ніпель з гайкою і рукав високого тиску, суцільну і розрізану втулки, яке відрізняється тим, що на ЗОВНІШНІХ циліндричних поверхнях суцільної циліндричної та розрізаної по твірній з розрізаними кільцями втулок з одного торця виконані виступи, наприклад, у вигляді кільцевих бортиків, суцільного і розрізаного, ВІДПОВІДНО ми З'єднують ніпель з рукавом високого тиску так на рукав високого тиску встановлюють суцільну і розрізану вздовж твірної з розрізаними кільцями втулки, затим у рукав високого тиску встановлюють ніпель з гайкою, далі суцільну циліндричну втулку насувають на розрізану втулку з розрізаними кільцями, остання стискається під дією суцільної циліндричної втулки і розрізані кільця щільно обтискають рукав високого тиску з ніпелем Основним недоліком відомого роз'ємного з'єднання ніпеля з рукавом високого тиску є те, що в ньому відсутні засоби для зсування суцільної циліндричної втулки з розрізаної по твірній втулки, а це затрудняє демонтаж роз'ємного з'єднання ніпеля з рукавом високого тиску В основу винаходу поставлена задача у роз'ємному з'єднанні ніпеля з рукавом високого тиску шляхом удосконалення суцільної циліндричної втулки і розрізаної по твірній втулки з розрізаними кільцями забезпечити надійний демонтаж роз'ємного з'єднання ніпеля з рукавом високого тиску Технічний результат досягається тим, що у роз'ємному з'єднанні ніпеля з рукавом високого тиску на ЗОВНІШНІХ циліндричних поверхнях суцільної циліндричної та розрізаної по твірній з розрізаними кільцями втулках з одного торця виконані виступи, наприклад, у вигляді кільцевих буртиків, ВІДПОВІДНО - суцільного та розрізаного Така конструкція суцільної циліндричної втулки та розрізаної по твірній втулки з розрізаними кільцями з виступами на ЗОВНІШНІХ циліндричних поверхнях, наприклад, у вигляді кільцевих буртиків забезпечує надійний демонтаж роз'ємного з'єд 1 (О ю (О 62567 нання ніпеля з рукавом високого тиску На фіг 1 показане зібране роз'ємне з'єднання ніпеля з рукавом високого тиску, загальний вигляд, на фіг 2 показане те, що на ф і г 1 , положення деталей після демонтажу з'єднання Роз'ємне з'єднання ніпеля з рукавом високого тиску складається із ніпеля 1 з гайкою 2, розрізаної по твірній втулки 3 з розрізаними кільцями 4 і розрізаним кільцевим буртиком 5, суцільної циліндричної втулки 6 з кільцевим буртиком 7 і рукава високого тиску 8 Розрізані кільця 4 встановлені на внутрішній поверхні розрізаної по твірній втулці 3 і з'єднані з нею, наприклад, зварюванням у одній точці так, що розрізи кілець зміщені між собою по колу на величину 360/z, і розміщені між собою по довжині з кроком Р, де z - число кілець, Р - відстань між виступами або западинами ніпеля З одного торця розрізаної по твірній втулки 3, на ЗОВНІШНІЙ поверхні виконаний виступ, наприклад, у вигляді розрізаного кільцевого буртика 5, за одно з нею або окремо - у цьому випадку розрізаний кільцевий буртик 5 з'єднаний з розрізаною по твірній втулкою 3 за допомогою, наприклад, зварювання На ЗОВНІШНІЙ поверхні суцільної циліндричної втулки 6 з одного торця виконаний виступ, наприклад, у вигляді кільцевого буртика 7 за одно з нею або окремо, але з'єднаний з нею, наприклад, зварюванням Складання з'єднання здійснюють у такій ПОСЛІДОВНОСТІ На рукав високого тиску 8 встановлюють суцільну циліндричну втулку 6 з кільцевим буртиком 7 так, щоб кільцевий буртик 7 знаходився з протилежного торця по відношенню до торця Фіг рукава високого тиску 8, затим розрізану по твірній втулку 3 з розрізаними кільцями 4 і розрізаним кільцевим буртиком 5 так, щоб розрізаний кільцевий буртик 5 знаходився з однієї сторони з торцем рукава високого тиску 8, далі у рукав високого тиску 8 встановлюють ніпель 1 з гайкою 2 Суцільну циліндричну втулку 6 насувають на розрізану по твірній втулку 3 з розрізаними кільцями 4 Розрізана по твірній втулка 3 з розрізаними кільцями 4 стискається пі дією суцільної циліндричної втулки 6 і щільно рівномірно обтискає рукав високого тиску 8 на ніпелі 1 в результаті чого утворюється щільне роз'ємне з'єднання рукава високого тиску 8 з ніпелем 1 При порушенні ЩІЛЬНОСТІ або ремонті роз'ємного з'єднання рукава високого тиску 8 з ніпелем 1 необхідно зсунути суцільну циліндричну втулку 6 з розрізаної по твірній втулки 3 Для цього зачепи демонтажного пристрою встановлюють за буртики 5 і 7 та зсувають суцільну циліндричну втулку 6 з розрізаної по твірній втулки 3 з розрізаними кільцями 4, яка розпрямляється та повертається в початкове положення, а з'єднання рукава високого тиску 8 з ніпелем 1 розслабляється Далі виймають ніпель 1 з гайкою 2 із рукава високого тиску 8 Деталі з'єднання придатні для повторного використання Наявність виступів на ЗОВНІШНІХ поверхнях суцільної циліндричної і розрізаної по твірній з розрізаними кільцями втулках, наприклад, у вигляді кільцевих буртиків забезпечує надійний демонтаж роз'ємного з'єднання ніпеля з рукавом високого тиску 1 Комп'ютерна верстка А Ярославцева Фіг Підписне 2 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
