Роз’ємне з’єднання ніпеля з рукавом високого тиску

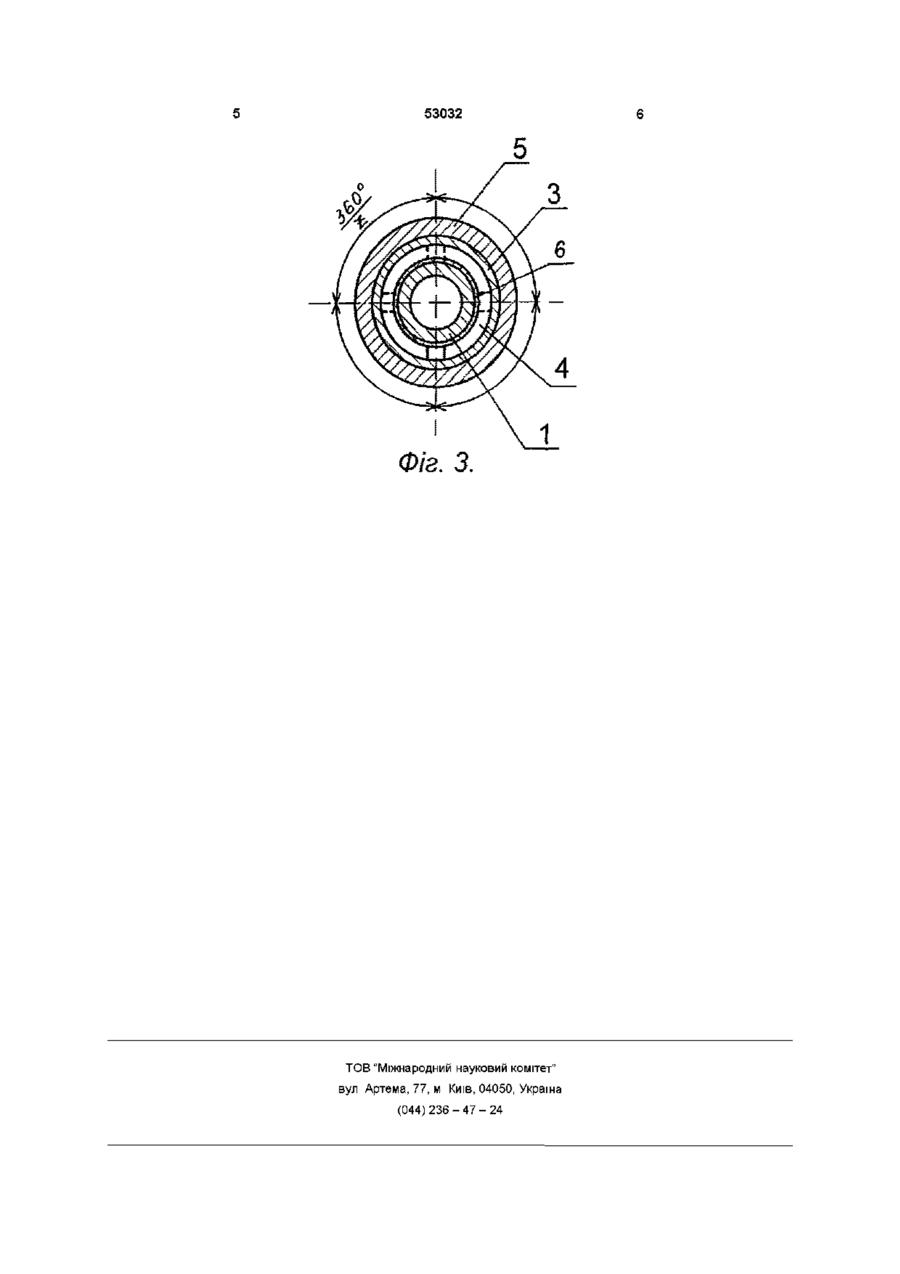

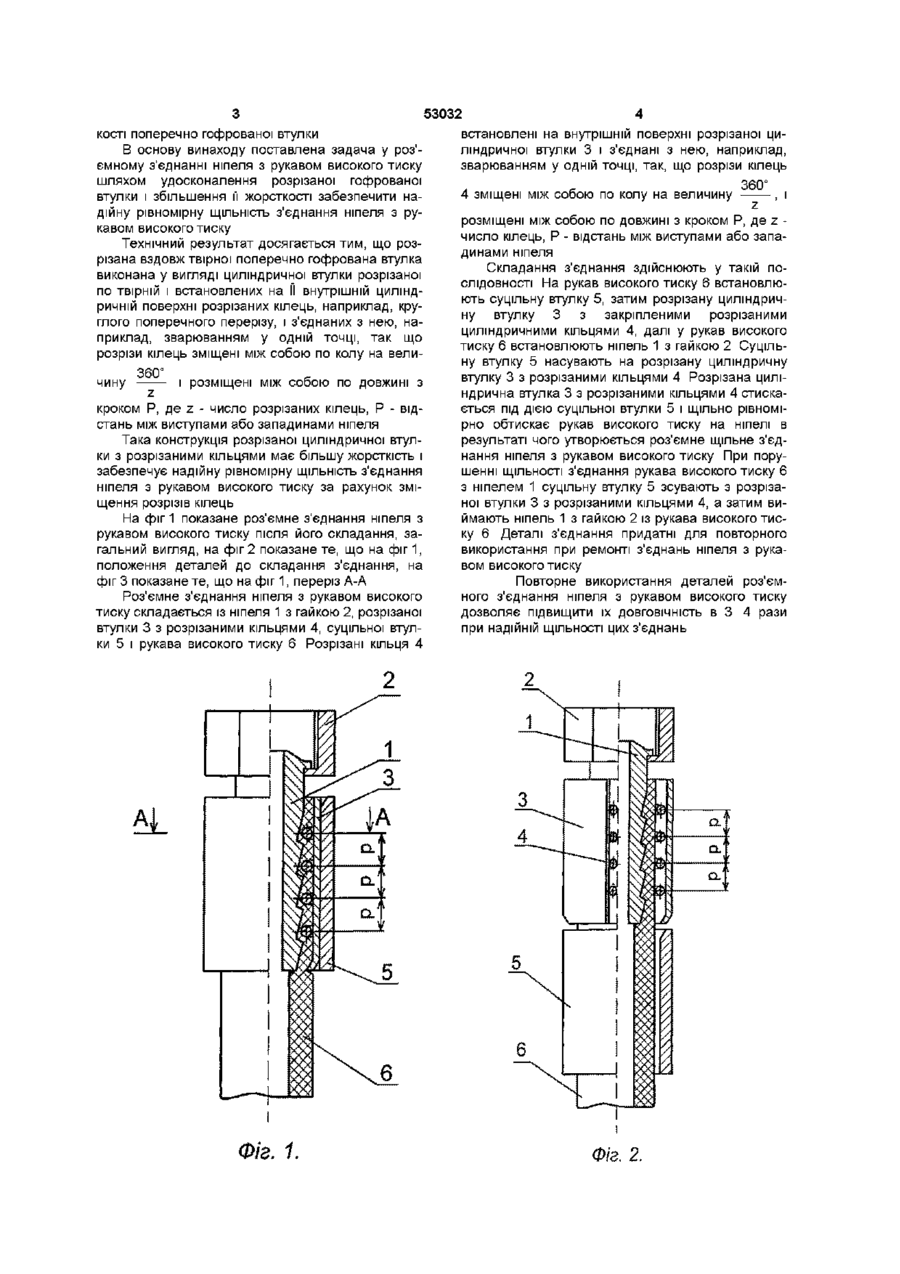

Роз'ємне з'єднання ніпеля з рукавом високого тиску, яке містить ніпель з гайкою і рукав високого тиску, суцільну і розрізану гофровану втулки, яке відрізняється тим, що розрізана гофрована втул Винахід відноситься до машинобудування і може бути використаний для з'єднання ніпеля з рукавом високого тиску Відоме роз'ємне з'єднання трубки з виступом з шлангом (див патент Німеччини № 696917, кл 47f, 17/01 від 1940р) яке складається з трубки з виступом, шланга, який натягнутий на згадану трубку, і трьох циліндричних втулок внутрішньої розрізаної по твірній під кутом, для стискання шланга на трубці з виступом, внутрішньої суцільної - з зовнішньою різьбою і зовнішньої суцільної з внутрішньою різьбою При згвинчуванні внутрішньої і зовнішньої суцільних втулок - внутрішня суцільна втулка насувається на внутрішню розрізану втулку і стискає м, а та стискає шланг на трубці з виступом - утворюється з'єднання трубки з шлангом Основним недоліком відомого роз'ємного з'єднання трубки з виступом з шлангом є недостатня ЩІЛЬНІСТЬ по лінії розрізу втулки і висока вартість з'єднання із-за складності виготовлення його деталей Відоме роз'ємне з'єднання ніпеля з рукавом (див патент США № 228092 по кл 285-243 від 1942р) яке складається із ніпеля, рукава, проміжних елементів із листового матеріалу з поперечним гофром, внутрішньої з зовнішньою різьбою і зовнішньої з внутрішньою різьбою втулок В такому з'єднанні проміжний складений із листового матеріалу з поперечним гофром елемент стиска ка виконана у вигляді циліндричної втулки, розрізаної по твірній, і розрізаних кілець, встановлених на и внутрішній циліндричній поверхні і з'єднаних з нею, наприклад зварюванням в одній точці так, що розрізи згаданих розрізаних кілець зміщені по колу між собою на величину 360 о розміщені по довжині з кроком Р, де z - число розрізаних кілець, Р - відстань між виступами або западинами ніпеля ється під дією зовнішньої втулки яка насувається на нього при згвинчуванні з внутрішньою втулкою і щільно обтискає рукав Основним недоліком відомого роз'ємного з'єднання ніпеля з рукавом є недостатня ЩІЛЬНІСТЬ вздовж повздовжніх розрізів проміжного, складеного із листового матеріалу з поперечним гофром, елемента і висока вартість з'єднання із-за складності виготовлення його деталей Відоме роз'ємне з'єднання ніпеля з рукавом високого тиску (див Периодический научнопроизводственный сборник „Технология и организация производства" № 2, Киев, 1983 - с 56) найбільш близьке за своею технічною суттю ' до запропонованого винаходу, яке складається із ніпеля з гайкою, рукава високого тиску, суцільної циліндричної втулки і розрізаної по твірній, поперечно гофрованої втулки З'єднують ніпель з рукавом високого тиску так на рукав високого тиску встановлюють суцільну і, розрізану вздовж твірної, поперечно гофровану втулки, затим в рукав високого тиску встановлюють ніпель з гайкою, далі суцільну втулку насувають на розрізану поперечно гофровану втулку, остання стискається під дією зовнішньої втулки і щільно обтискає рукав високого тиску на ніпелі Основним недоліком відомого роз'ємного з'єднання ніпеля з рукавом високого тиску є те, що в такому з'єднанні не забезпечується достатня ЩІЛЬНІСТЬ вздовж розрізу із-за недостатньої жорст со о со ю 53032 кості поперечно гофрованої втулки В основу винаходу поставлена задача у роз'ємному з'єднанні ніпеля з рукавом високого тиску шляхом удосконалення розрізаної гофрованої втулки і збільшення її жорсткості забезпечити надійну рівномірну ЩІЛЬНІСТЬ з'єднання ніпеля з рукавом високого тиску Технічний результат досягається тим, що розрізана вздовж твірної поперечно гофрована втулка виконана у вигляді циліндричної втулки розрізаної по твірній і встановлених на II внутрішній циліндричній поверхні розрізаних кілець, наприклад, круглого поперечного перерізу, і з'єднаних з нею, наприклад, зварюванням у одній точці, так що розрізи кілець зміщені між собою по колу на величину 360° і розміщені між собою по довжині з Z кроком Р, де z - число розрізаних кілець, Р - відстань між виступами або западинами ніпеля Така конструкція розрізаної циліндричної втулки з розрізаними кільцями має більшу жорсткість і забезпечує надійну рівномірну ЩІЛЬНІСТЬ з'єднання ніпеля з рукавом високого тиску за рахунок зміщення розрізів кілець На фіг 1 показане роз'ємне з'єднання ніпеля з рукавом високого тиску після його складання, загальний вигляд, на фіг 2 показане те, що на фіг 1, положення деталей до складання з'єднання, на фіг 3 показане те, що на фіг 1, переріз А-А Роз'ємне з'єднання ніпеля з рукавом високого тиску складається із ніпеля 1 з гайкою 2, розрізаної втулки 3 з розрізаними кільцями 4, суцільної втулки 5 і рукава високого тиску 6 Розрізані кільця 4 Фіг. 1. встановлені на внутрішній поверхні розрізаної циліндричної втулки 3 і з'єднані з нею, наприклад, зварюванням у одній точці, так, що розрізи 6 0 кілець 3 ° ,і 4 зміщені між собою по колу на величину розміщені між собою по довжині з кроком Р, де z число кілець, Р - відстань між виступами або западинами ніпеля Складання з'єднання здійснюють у такій ПОСЛІДОВНОСТІ На рукав високого тиску 6 встановлюють суцільну втулку 5, затим розрізану циліндричну втулку 3 з закріпленими розрізаними циліндричними кільцями 4, далі у рукав високого тиску 6 встановлюють ніпель 1 з гайкою 2 Суцільну втулку 5 насувають на розрізану циліндричну втулку 3 з розрізаними кільцями 4 Розрізана циліндрична втулка 3 з розрізаними кільцями 4 стискається під дією суцільної втулки 5 і щільно рівномірно обтискає рукав високого тиску на ніпелі в результаті чого утворюється роз'ємне щільне з'єднання ніпеля з рукавом високого тиску При порушенні ЩІЛЬНОСТІ з'єднання рукава високого тиску 6 з ніпелем 1 суцільну втулку 5 зсувають з розрізаної втулки 3 з розрізаними кільцями 4, а затим виймають ніпель 1 з гайкою 2 із рукава високого тиску 6 Деталі з'єднання придатні для повторного використання при ремонті з'єднань ніпеля з рукавом високого тиску Повторне використання деталей роз'ємного з'єднання ніпеля з рукавом високого тиску дозволяє підвищити їх ДОВГОВІЧНІСТЬ в 3 4 рази при надійній ЩІЛЬНОСТІ цих з'єднань Фіг. 2 53032 іг. 3. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
