Резервуар для робочої рідини

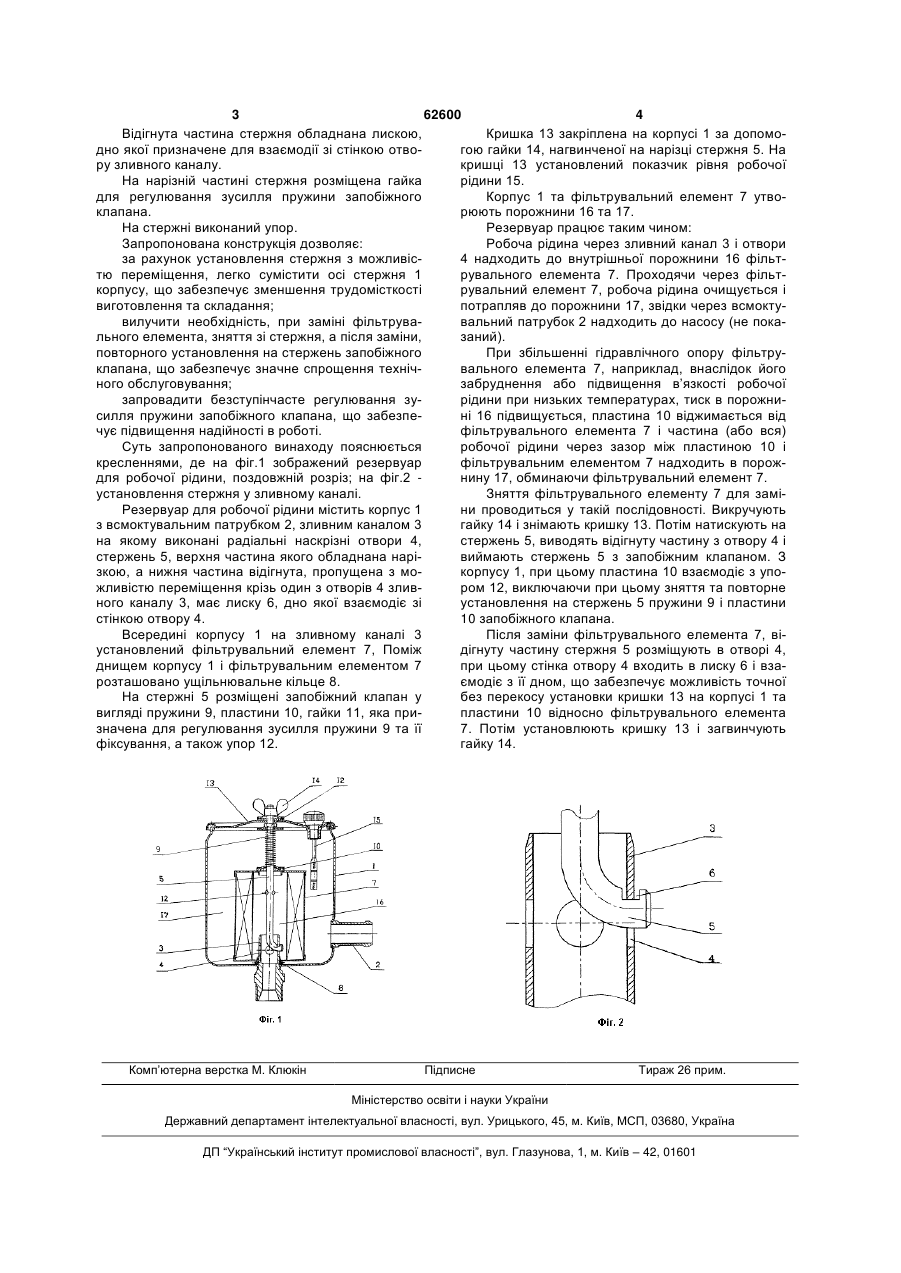

1. Резервуар для робочої рідини, що містить корпус, всмоктувальний патрубок, зливний канал з радіальними наскрізними отворами, стержень для кріплення кришки до корпусу з нарізною верхньою частиною, запобіжний клапан і фільтрувальний 3 62600 4 Відігнута частина стержня обладнана лискою, Кришка 13 закріплена на корпусі 1 за допомодно якої призначене для взаємодії зі стінкою отвогою гайки 14, нагвинченої на нарізці стержня 5. На ру зливного каналу. кришці 13 установлений показчик рівня робочої На нарізній частині стержня розміщена гайка рідини 15. для регулювання зусилля пружини запобіжного Корпус 1 та фільтрувальний елемент 7 утвоклапана. рюють порожнини 16 та 17. На стержні виконаний упор. Резервуар працює таким чином: Запропонована конструкція дозволяє: Робоча рідина через зливний канал 3 і отвори за рахунок установлення стержня з можливіс4 надходить до внутрішньої порожнини 16 фільттю переміщення, легко сумістити осі стержня 1 рувального елемента 7. Проходячи через фільткорпусу, що забезпечує зменшення трудомісткості рувальний елемент 7, робоча рідина очищується і виготовлення та складання; потрапляв до порожнини 17, звідки через всмоктувилучити необхідність, при заміні фільтрувавальний патрубок 2 надходить до насосу (не покального елемента, зняття зі стержня, а після заміни, заний). повторного установлення на стержень запобіжного При збільшенні гідравлічного опору фільтруклапана, що забезпечує значне спрощення технічвального елемента 7, наприклад, внаслідок його ного обслуговування; забруднення або підвищення в’язкості робочої запровадити безступінчасте регулювання зурідини при низьких температурах, тиск в порожнисилля пружини запобіжного клапана, що забезпені 16 підвищується, пластина 10 віджимається від чує підвищення надійності в роботі. фільтрувального елемента 7 і частина (або вся) Суть запропонованого винаходу пояснюється робочої рідини через зазор між пластиною 10 і кресленнями, де на фіг.1 зображений резервуар фільтрувальним елементом 7 надходить в порождля робочої рідини, поздовжній розріз; на фіг.2 нину 17, обминаючи фільтрувальний елемент 7. установлення стержня у зливному каналі. Зняття фільтрувального елементу 7 для заміРезервуар для робочої рідини містить корпус 1 ни проводиться у такій послідовності. Викручують з всмоктувальним патрубком 2, зливним каналом 3 гайку 14 і знімають кришку 13. Потім натискують на на якому виконані радіальні наскрізні отвори 4, стержень 5, виводять відігнуту частину з отвору 4 і стержень 5, верхня частина якого обладнана нарівиймають стержень 5 з запобіжним клапаном. З зкою, а нижня частина відігнута, пропущена з мокорпусу 1, при цьому пластина 10 взаємодіє з упожливістю переміщення крізь один з отворів 4 зливром 12, виключаючи при цьому зняття та повторне ного каналу 3, має лиску 6, дно якої взаємодіє зі установлення на стержень 5 пружини 9 і пластини стінкою отвору 4. 10 запобіжного клапана. Всередині корпусу 1 на зливному каналі 3 Після заміни фільтрувального елемента 7, віустановлений фільтрувальний елемент 7, Поміж дігнуту частину стержня 5 розміщують в отворі 4, днищем корпусу 1 і фільтрувальним елементом 7 при цьому стінка отвору 4 входить в лиску 6 і взарозташовано ущільнювальне кільце 8. ємодіє з її дном, що забезпечує можливість точної На стержні 5 розміщені запобіжний клапан у без перекосу установки кришки 13 на корпусі 1 та вигляді пружини 9, пластини 10, гайки 11, яка припластини 10 відносно фільтрувального елемента значена для регулювання зусилля пружини 9 та її 7. Потім установлюють кришку 13 і загвинчують фіксування, а також упор 12. гайку 14. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
