Кавітаційний дозатор-змішувач

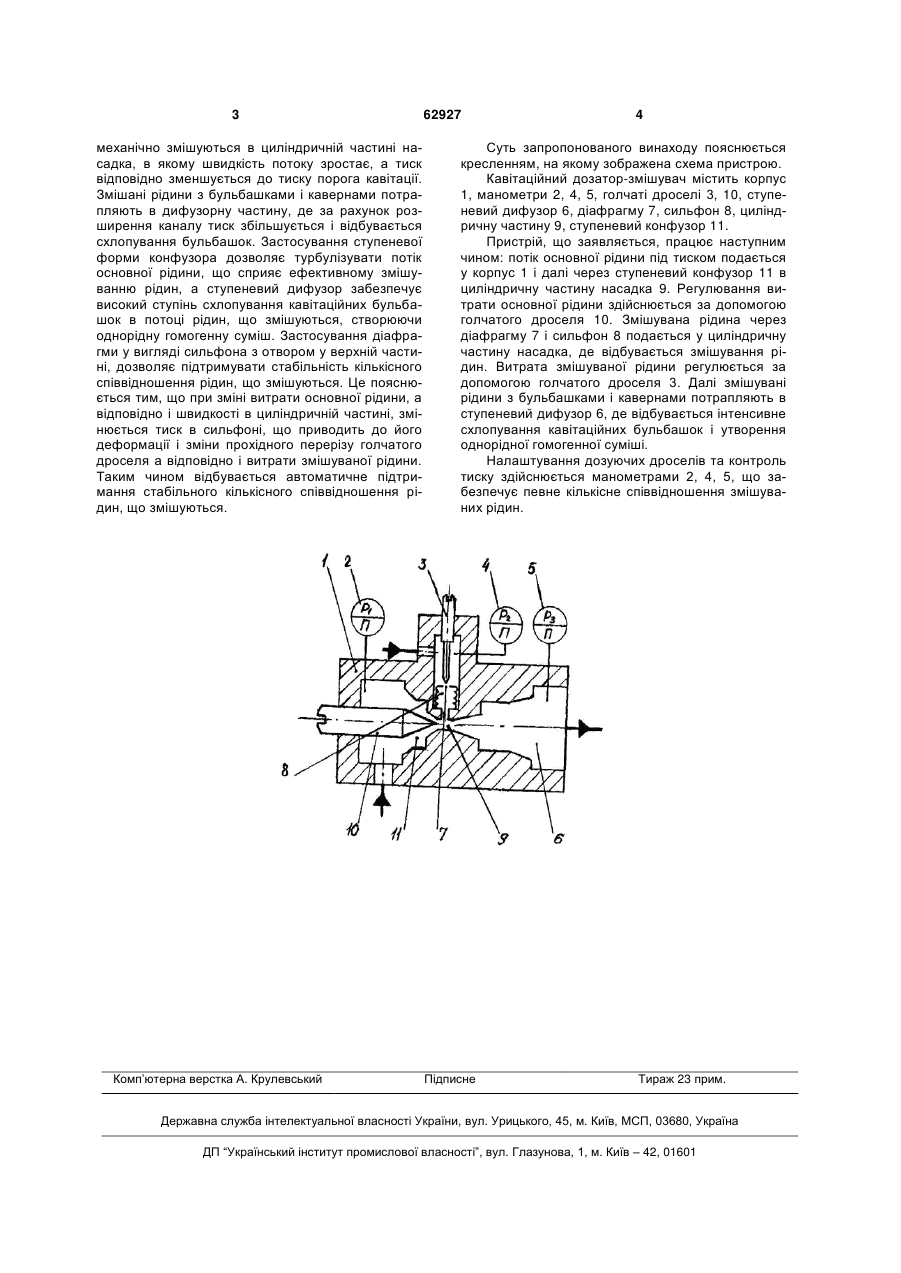

Кавітаційний дозатор-змішувач, що містить корпус, насадок конфузорно-дифузорного типу з голчатим дроселем в конфузорній частині і діафрагму з дроселем, який відрізняється тим, що насадок має ступеневий конфузор, циліндричну частину і ступеневий дифузор, а діафрагму виконано у вигляді сильфона з отвором у верхній частині. (19) (21) u201100936 (22) 28.01.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ГЛАЗКОВ МИХАЙЛО МИХАЙЛОВИЧ, БОЙЧЕНКО СЕРГІЙ ВАЛЕРІЙОВИЧ, БАДАХ ВАЛЕРІЙ МИКОЛАЙОВИЧ, ЛАНЕЦЬКИЙ ВАСИЛЬ ГРИГОРОВИЧ, НЕТРЕБА ВОЛОДИМИР ПЕТРОВИЧ (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 механічно змішуються в циліндричній частині насадка, в якому швидкість потоку зростає, а тиск відповідно зменшується до тиску порога кавітації. Змішані рідини з бульбашками і кавернами потрапляють в дифузорну частину, де за рахунок розширення каналу тиск збільшується і відбувається схлопування бульбашок. Застосування ступеневої форми конфузора дозволяє турбулізувати потік основної рідини, що сприяє ефективному змішуванню рідин, а ступеневий дифузор забезпечує високий ступінь схлопування кавітаційних бульбашок в потоці рідин, що змішуються, створюючи однорідну гомогенну суміш. Застосування діафрагми у вигляді сильфона з отвором у верхній частині, дозволяє підтримувати стабільність кількісного співвідношення рідин, що змішуються. Це пояснюється тим, що при зміні витрати основної рідини, а відповідно і швидкості в циліндричній частині, змінюється тиск в сильфоні, що приводить до його деформації і зміни прохідного перерізу голчатого дроселя а відповідно і витрати змішуваної рідини. Таким чином відбувається автоматичне підтримання стабільного кількісного співвідношення рідин, що змішуються. Комп’ютерна верстка А. Крулевський 62927 4 Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема пристрою. Кавітаційний дозатор-змішувач містить корпус 1, манометри 2, 4, 5, голчаті дроселі 3, 10, ступеневий дифузор 6, діафрагму 7, сильфон 8, циліндричну частину 9, ступеневий конфузор 11. Пристрій, що заявляється, працює наступним чином: потік основної рідини під тиском подається у корпус 1 і далі через ступеневий конфузор 11 в циліндричну частину насадка 9. Регулювання витрати основної рідини здійснюється за допомогою голчатого дроселя 10. Змішувана рідина через діафрагму 7 і сильфон 8 подається у циліндричну частину насадка, де відбувається змішування рідин. Витрата змішуваної рідини регулюється за допомогою голчатого дроселя 3. Далі змішувані рідини з бульбашками і кавернами потрапляють в ступеневий дифузор 6, де відбувається інтенсивне схлопування кавітаційних бульбашок і утворення однорідної гомогенної суміші. Налаштування дозуючих дроселів та контроль тиску здійснюється манометрами 2, 4, 5, що забезпечує певне кількісне співвідношення змішуваних рідин. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
