Кавітаційний змішувач

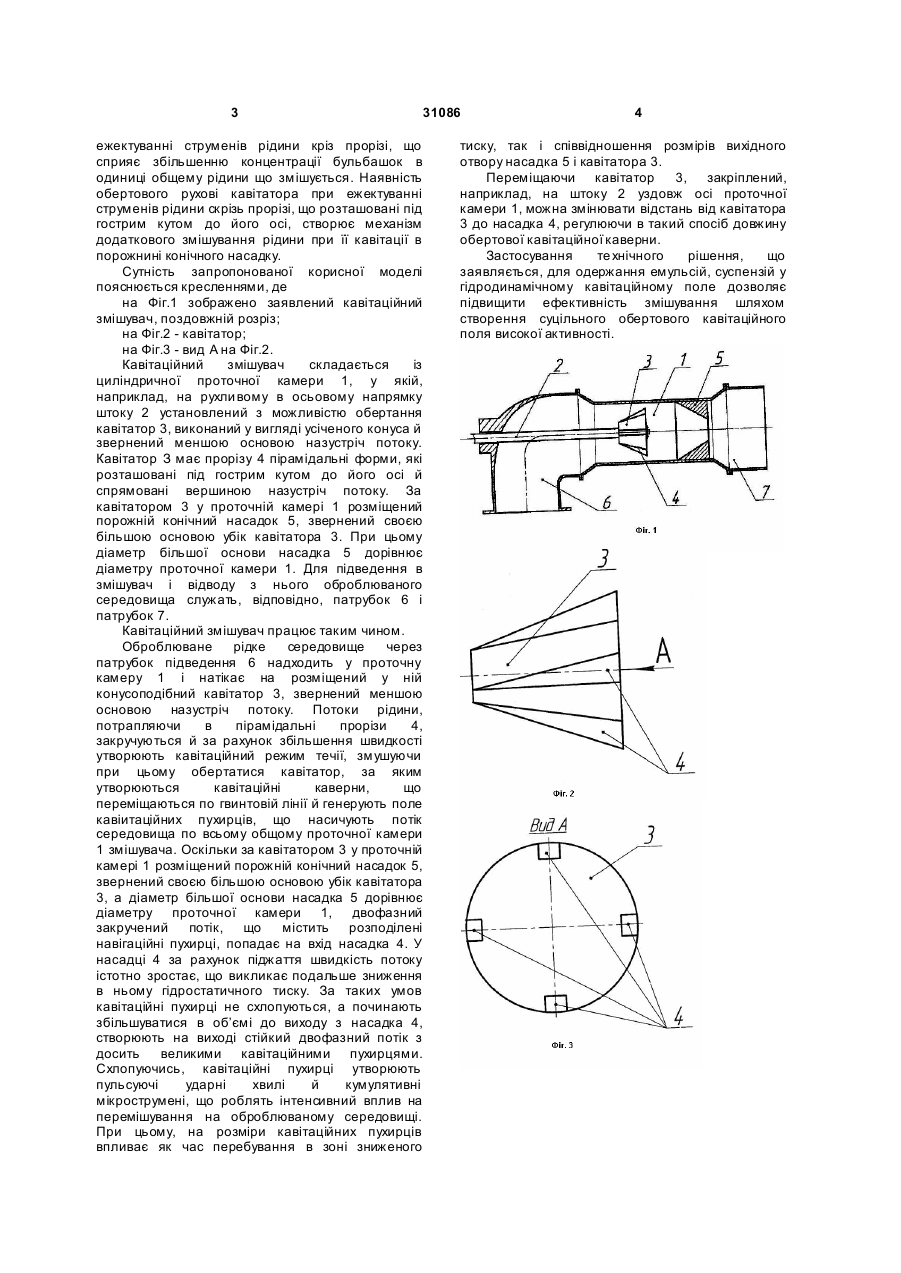

Кавітаційний змішувач, що містить патрубки підведення й відводу середовища, циліндричну 3 31086 ежектуванні струменів рідини кріз прорізі, що сприяє збільшенню концентрації бульбашок в одиниці общему рідини що змішується. Наявність обертового рухові кавітатора при ежектуванні струменів рідини скрізь прорізі, що розташовані під гострим кутом до його осі, створює механізм додаткового змішування рідини при її кавітації в порожнині конічного насадку. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображено заявлений кавітаційний змішувач, поздовжній розріз; на Фіг.2 - кавітатор; на Фіг.3 - вид А на Фіг.2. Кавітаційний змішувач складається із циліндричної проточної камери 1, у якій, наприклад, на рухли вому в осьовому напрямку штоку 2 установлений з можливістю обертання кавітатор 3, виконаний у вигляді усіченого конуса й звернений меншою основою назустріч потоку. Кавітатор З має прорізу 4 пірамідальні форми, які розташовані під гострим кутом до його осі й спрямовані вершиною назустріч потоку. За кавітатором 3 у проточній камері 1 розміщений порожній конічний насадок 5, звернений своєю більшою основою убік кавітатора 3. При цьому діаметр більшої основи насадка 5 дорівнює діаметру проточної камери 1. Для підведення в змішувач і відводу з нього оброблюваного середовища служать, відповідно, патрубок 6 і патрубок 7. Кавітаційний змішувач працює таким чином. Оброблюване рідке середовище через патрубок підведення 6 надходить у проточну камеру 1 і натікає на розміщений у ній конусоподібний кавітатор 3, звернений меншою основою назустріч потоку. Потоки рідини, потрапляючи в пірамідальні прорізи 4, закручуються й за рахунок збільшення швидкості утворюють кавітаційний режим течії, змушуючи при цьому обертатися кавітатор, за яким утворюються кавітаційні каверни, що переміщаються по гвинтовій лінії й генерують поле кавіитаційних пухирців, що насичують потік середовища по всьому общому проточної камери 1 змішувача. Оскільки за кавітатором 3 у проточній камері 1 розміщений порожній конічний насадок 5, звернений своєю більшою основою убік кавітатора 3, а діаметр більшої основи насадка 5 дорівнює діаметру проточної камери 1, двофазний закручений потік, що містить розподілені навігаційні пухирці, попадає на вхід насадка 4. У насадці 4 за рахунок піджаття швидкість потоку істотно зростає, що викликає подальше зниження в ньому гідростатичного тиску. За таких умов кавітаційні пухирці не схлопуються, а починають збільшуватися в об’ємі до виходу з насадка 4, створюють на виході стійкий двофазний потік з досить великими кавітаційними пухирцями. Схлопуючись, кавітаційні пухирці утворюють пульсуючі ударні хвилі й кумулятивні мікрострумені, що роблять інтенсивний вплив на перемішування на оброблюваному середовищі. При цьому, на розміри кавітаційних пухирців впливає як час перебування в зоні зниженого 4 тиску, так і співвідношення розмірів вихідного отвору насадка 5 і кавітатора 3. Переміщаючи кавітатор 3, закріплений, наприклад, на штоку 2 уздовж осі проточної камери 1, можна змінювати відстань від кавітатора 3 до насадка 4, регулюючи в такий спосіб довжину обертової кавітаційної каверни. Застосування те хнічного рішення, що заявляється, для одержання емульсій, суспензій у гідродинамічному кавітаційному поле дозволяє підвищити ефективність змішування шляхом створення суцільного обертового кавітаційного поля високої активності.
