Кавітаційний багатопотоковий дозатор-змішувач різнорідних рідин
Номер патенту: 40364
Опубліковано: 10.04.2009
Автори: Ланецький Василь Григорович, Глазков Михайло Михайлович, Романенко Віктор Григорович, Бадах Валерій Михайлович
Формула / Реферат
Кавітаційний багатопотоковий дозатор-змішувач різнорідних рідин, що складається з корпуса, насадка конфузорно-дифузорного типу і регулюючих дроселів голчатого типу по числу потоків змішуваних рідин, який відрізняється тим, що у конфузорній частині насадка встановлено голчатий дросель, яким регулюють витрату основного потоку, а дроселем і діафрагмою регулюють витрату змішуваної рідини.
Текст

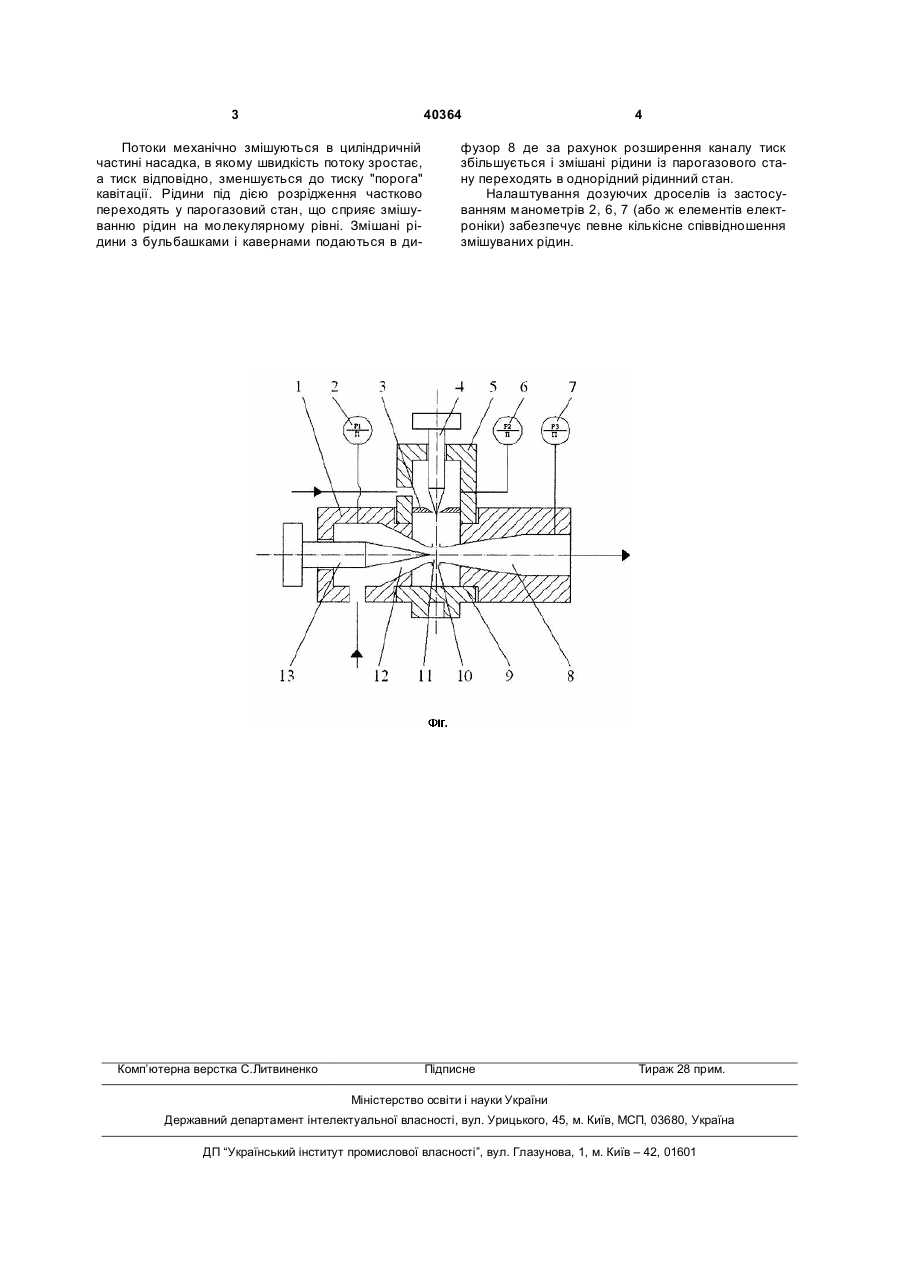

Кавітаційний багатопотоковий дозаторзмішувач різнорідних рідин, що складається з корпуса, насадка конфузорно-дифузорного типу і регулюючих дроселів голчатого типу по числу потоків змішуваних рідин, який відрізняється тим, що у конфузорній частині насадка встановлено голчатий дросель, яким регулюють витрату основного потоку, а дроселем і діафрагмою регулюють витрату змішуваної рідини. (19) (21) u200811048 (22) 10.09.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) БАДАХ ВАЛЕРІЙ МИХАЙЛОВИЧ, UA, ГЛАЗКОВ МИХАЙЛО МИХАЙЛОВИЧ, UA, ЛАНЕЦЬКИЙ ВАСИЛЬ ГРИГОРОВИЧ, UA, РОМАНЕНКО ВІКТОР ГРИГОРОВИЧ, UA (73) БАДАХ ВАЛЕРІЙ МИХАЙЛОВИЧ, UA, ГЛАЗКОВ МИХАЙЛО МИХАЙЛОВИЧ, UA, ЛАНЕЦЬКИЙ 3 40364 Потоки механічно змішуються в циліндричній частині насадка, в якому швидкість потоку зростає, а тиск відповідно, зменшується до тиску "порога" кавітації. Рідини під дією розрідження частково переходять у парогазовий стан, що сприяє змішуванню рідин на молекулярному рівні. Змішані рідини з бульбашками і кавернами подаються в ди Комп’ютерна верстка C.Литвиненко 4 фузор 8 де за рахунок розширення каналу тиск збільшується і змішані рідини із парогазового стану переходять в однорідний рідинний стан. Налаштування дозуючих дроселів із застосуванням манометрів 2, 6, 7 (або ж елементів електроніки) забезпечує певне кількісне співвідношення змішуваних рідин. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCavitation multiple-flow meter-mixer of different liquids
Автори англійськоюBadakh Valerii Mykhailovych, Hlazkov Mykhailo Mykhailovych, Lanetskyi Vasyl Hryhorovych, Romanenko Viktor Hryhorovych
Назва патенту російськоюКавитационный многопоточный дозатор-смеситель разнородных жидкостей
Автори російськоюБадах Валерий Михайлович, Глазков Михаил Михайлович, Ланецкий Василий Григорьевич, Романенко Виктор Григорьевич
МПК / Мітки
МПК: B01F 5/00
Мітки: кавітаційний, рідин, різнорідних, дозатор-змішувач, багатопотоковий
