Повітрогрійна піч-плита

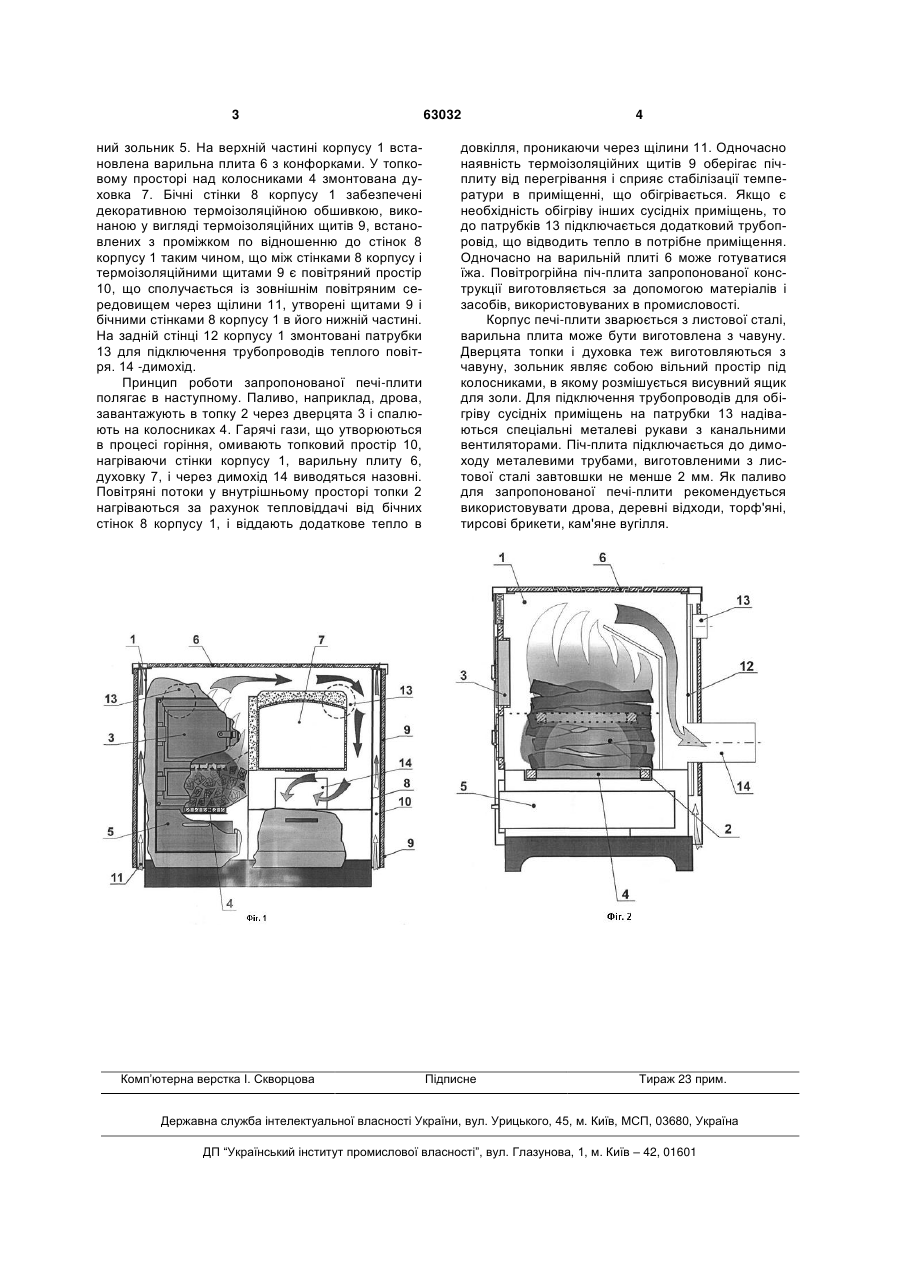

1. Повітрогрійна піч-плита, що містить корпус, в якому розміщена топка з колосниками і зольником, варильну плиту, розташовану над топкою, яка відрізняється тим, що бічні стінки корпусу постачені декоративною термоізоляційною обшивкою, 3 ний зольник 5. На верхній частині корпусу 1 встановлена варильна плита 6 з конфорками. У топковому просторі над колосниками 4 змонтована духовка 7. Бічні стінки 8 корпусу 1 забезпечені декоративною термоізоляційною обшивкою, виконаною у вигляді термоізоляційних щитів 9, встановлених з проміжком по відношенню до стінок 8 корпусу 1 таким чином, що між стінками 8 корпусу і термоізоляційними щитами 9 є повітряний простір 10, що сполучається із зовнішнім повітряним середовищем через щілини 11, утворені щитами 9 і бічними стінками 8 корпусу 1 в його нижній частині. На задній стінці 12 корпусу 1 змонтовані патрубки 13 для підключення трубопроводів теплого повітря. 14 -димохід. Принцип роботи запропонованої печі-плити полягає в наступному. Паливо, наприклад, дрова, завантажують в топку 2 через дверцята 3 і спалюють на колосниках 4. Гарячі гази, що утворюються в процесі горіння, омивають топковий простір 10, нагріваючи стінки корпусу 1, варильну плиту 6, духовку 7, і через димохід 14 виводяться назовні. Повітряні потоки у внутрішньому просторі топки 2 нагріваються за рахунок тепловіддачі від бічних стінок 8 корпусу 1, і віддають додаткове тепло в Комп’ютерна верстка І. Скворцова 63032 4 довкілля, проникаючи через щілини 11. Одночасно наявність термоізоляційних щитів 9 оберігає пічплиту від перегрівання і сприяє стабілізації температури в приміщенні, що обігрівається. Якщо є необхідність обігріву інших сусідніх приміщень, то до патрубків 13 підключається додатковий трубопровід, що відводить тепло в потрібне приміщення. Одночасно на варильній плиті 6 може готуватися їжа. Повітрогрійна піч-плита запропонованої конструкції виготовляється за допомогою матеріалів і засобів, використовуваних в промисловості. Корпус печі-плити зварюється з листової сталі, варильна плита може бути виготовлена з чавуну. Дверцята топки і духовка теж виготовляються з чавуну, зольник являє собою вільний простір під колосниками, в якому розмішується висувний ящик для золи. Для підключення трубопроводів для обігріву сусідніх приміщень на патрубки 13 надіваються спеціальні металеві рукави з канальними вентиляторами. Піч-плита підключається до димоходу металевими трубами, виготовленими з листової сталі завтовшки не менше 2 мм. Як паливо для запропонованої печі-плити рекомендується використовувати дрова, деревні відходи, торф'яні, тирсові брикети, кам'яне вугілля. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
