Розчинозмішувач

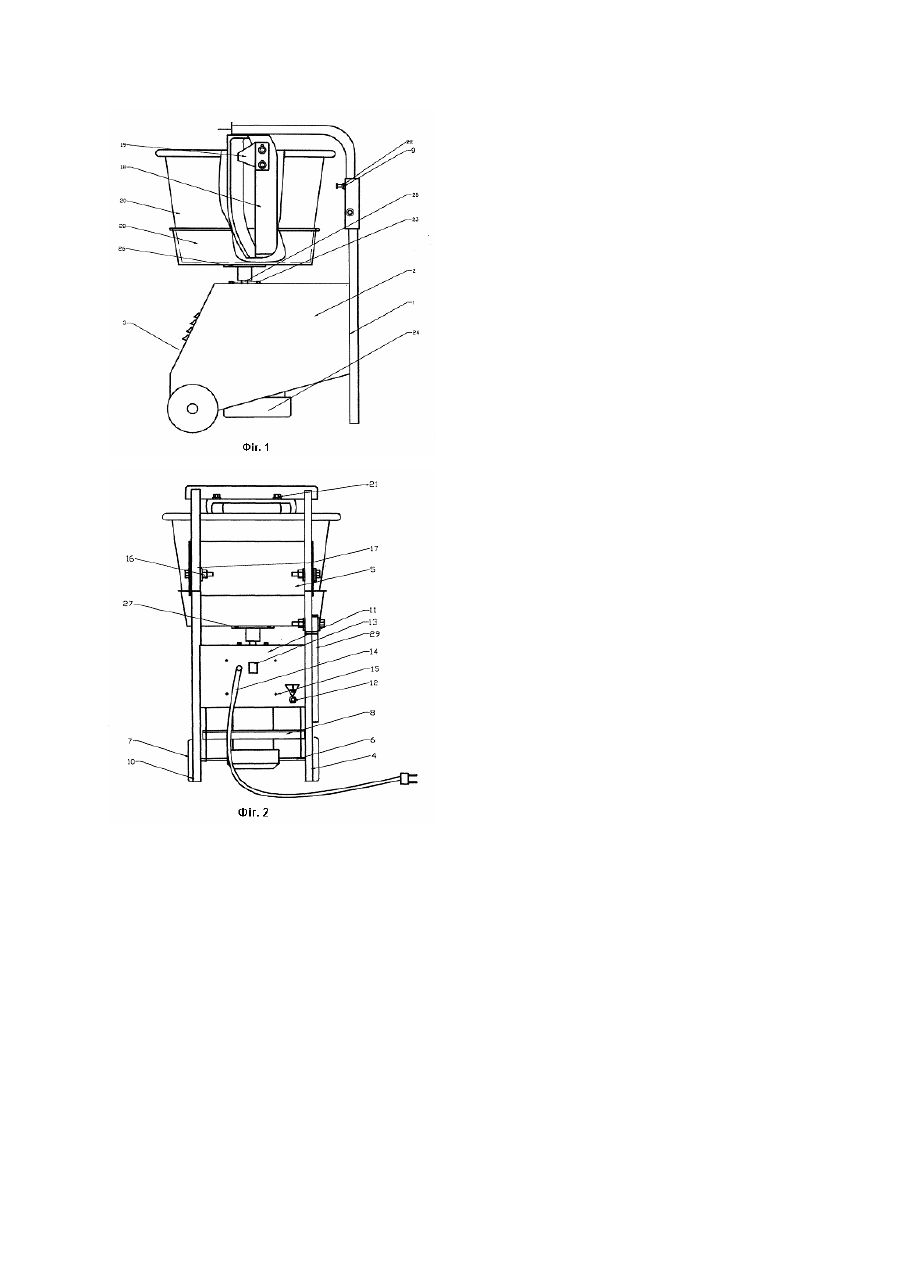

Винахід відноситься до будівництва, а саме до пристроїв для готування цементного розчину, штукатурки, клея для плитки, легкого бетону і т.п сумішей. Відомий бетонозмішувач /патент РФ № 2036797 В28С 5/00,09.06.95 Бюл № 16 / утримуючий піддон, закріплений на колісній рамі і змішувальний вузол. До недоліків варто віднести те, що піддон не знімний, а при опоряджувальних роботах потрібні маленькі порції суміші. Задачею даного винаходу е підвищення споживчих якостей шляхом зміни конструкції розчиннозмішувача у якому приготований розчин використовують без перевантаження. Поставлена задача досягається тим, що встановлюють у конусну чашу змінні баки, і вводять нерухомий ніж під кутом 90° відносно до дна баку, при цьому переміщення відбувається шляхом обертання, баків при взаємодії з нерухомим ножем. На фіг. 1 зображений розчиннозмішувач вид збоку; на фіг.2 розчиннозмішувач вид позаду. Розчиннозмішувач складається з рами (1), на якій установлений корпус (2), до нього приварена стінка передня з жалюзі (3) для охолодження двигуна. До корпуса кріпляться стійки (4), до яких приварена планка (5), до стійки внизу прикріплена ось (6), на неї встановлюються колеса (7) і фіксуються на осі шайбою і шплінтом. До нижньої частини корпуса приварена стяжка (8), для зміцнення корпуса. На планці (5) вварюються бобишки із різьбою (9), на обох стійках установлюється гумова п'ята (10), між стійками уварена стінка задня (11), на якій із внутрішньої сторони кріпиться шпилька (12) для заземлення. Маються отвори під кнопку пуск і стоп (13), під шнур (14) на 220В, і чотири отвори під кріплення електропакета (15). До стійок угорі, на двох пальцях (16) з фіксуючими шплінтами, установлюється кронштейн (17), до якого парою гвинтів кріпиться ніж (18) з алюмінієвого сплаву, із правої сторони ножа кріпляться двома гвинтами козирок (19) для запобігання вильоту суміші з бака (20). Положення ножа (18) регулюється щодо внутрішньої бічної частини і дна бака, що дозволяє додати потрібне положення ножа для здійснення якісного, перемішування. Регулювання ножа здійснюється за допомогою кріпильних (21) і регулювальних (22) вкручених в бобишки (9) болтів. Під корпусом (2), чотирма гвинтами (23) кріпиться мотор редуктор (24) (обороти двигуна 1500 у хвилину, редуктор на виході 60 об/хв., що дозволяє якісніше і швидше перемішувати суміш, у порівнянні з традиційними розчиннозмішувачами в який 30 оборотів барабана в хвилину), вал якого, через отвір у корпусі виходить наверх і на ньому за допомогою шпонки (25) установлюється диск (26), до якого п'ятьма гвинтами (27) кріпиться конусна чаша (28). У чашу встановлюється знімний пластиковий бак (20). До стійки (4) із правої сторони одним болтом прикручується ручка (29), за допомогою яких можна підняти стійки (4) для пересування розчиннозмішувача на колесах (7). Готування суміші роблять шляхом обертання бака, суміш у який, перемішується при взаємодії з нерухомим ножем. За рахунок оригінальної конструкції ножа і його регулювань, суміш у плині двох - трьох хвилин доводить про повну готовність. Особливості ножа в його формі, що не дає налипати суміші, що перемішується, до стінок і дна бака, а-також дозволяє активно перемішувати весь обсяг суміші в баці, у результаті чого готова суміш виходить якісною з рівномірною консистенцією за короткий час перемішування. Ніж виготовлений з алюмінієвого сплаву, тому не піддається корозії, що може зіпсувати суміш, що .виготовляється, а також у зв'язку з відсутністю корозії термін служби ножа досить тривалий. Роблять завантаження попередньо віддозірованих компонентів у пластиковий бак, для установки бака, ніж відкидають назад і підключають до мережі 220В, натисканням кнопки " пуск", запуска- агрегата, опускають ніж у суміш, що перемішується, і перемішують до повної готовності. Зупиняють агрегат натисканням кнопки «стоп»» піднімають ніж, витягають бак із сумішшю і встановлюють для іншого наступного циклу. У конструкції відсутні відкриті обертові деталі (крім пластикового бака), що виключає одержання виробничих травм під час роботи змішувача. Завантаження компонентів у бак, можуть вироблятися не обов'язково у встановленому в чаші бак, але й у будь-якому зручному для цього місці. Агрегат установлений спереду на два колеса, а позаду закріплена ручка для пересування агрегату, також не складає великої праці переносити агрегат на поверхи, тому що вага його не перевищує 45 кілограмів. Агрегат може обслуговувати відразу кілька бригад, по закінченню процесу готування, один з бачків знімають, переносять до місця роботи і суміш використають за призначенням, у цей же час робиться наступний заміс для наступної бригади, за допомогою іншого бачка, таким чином, забезпечують безперебійність виробництва будівельних робіт. Агрегат можна за бажанням укомплектувати будь-якою кількістю баків.
